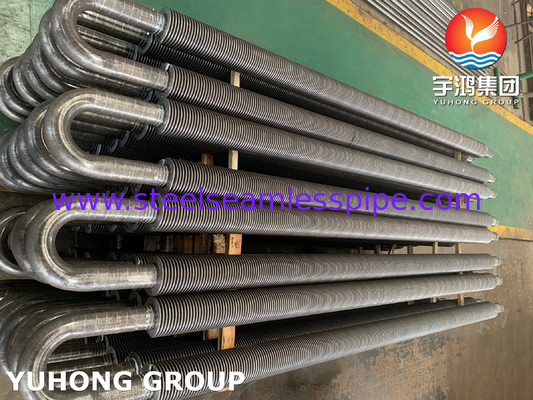

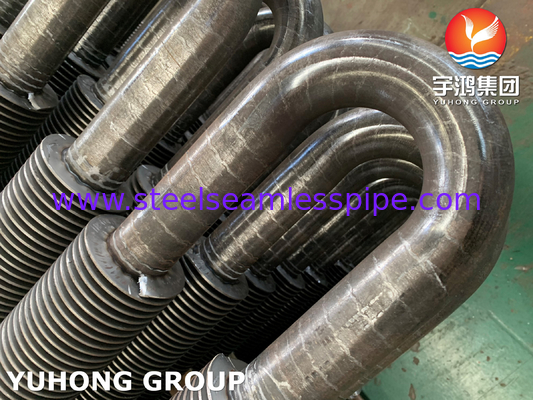

ASTM A106 HF Kaynak B Sınıfı Karbon Çelik U Bend Fin Tube For Heat Exchanger
YUHONG Group, ASTM A106 Gr. B HF kaynaklı karbon çelik U-Fin tüpü sunuyor.
Kaynak Fin tüpübirçok türü vardır: Sprial Yüksek Frekanslı Kaynaklı Fined Tube, Serrated Sprial Yüksek Frekanslı Kaynaklı Fined Tube, Studded Tube, H tipi ve Double H tipi Fined Tube
HFW Fin Tubeen yaygın kullanılan spiral kanatlı borulardan biridir ve şu anda elektrik enerjisi, metalürji, çimento endüstrileri ve petrokimyasal endüstrilerde atık ısı geri kazanımında yaygın olarak kullanılır.
Aynı zamanda katı tip kanat tüpü olarak da adlandırılır.use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or melted- Kaynaklamayı tamamlayın.Bu tür bir kanat tüpü, çıplak tüpten çok daha fazla ısı aktarma verimliliğini artırabilir.
Bu yüksek frekanslı kaynak aslında katı fazlı kaynak.Yüzgeçlerin taban borusuna / tüpüne sıkı kaynaklanması nedeniyle, bu yüzgeçli tüpler sıklıkla titreşim koşullarında kullanılır.
Sunduğumuz Çeşitli Fined Tub Tipleri için Spesifikasyonlar
| Türü |
Açıklama |
Temel tüp |
Fin özellikleri (mm) |
| Aşırı doz (mm) |
Fin pitch |
Yüzgeç yüksekliği |
Yüzgeç kalınlığı |
| Karıştırılmış |
G tipi yüzgeç tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Ekstrüde edilmiş |
Tek metal kombinasyon metali |
8-51 |
1.6 ~ 10 |
<17 |
0.2-0.4 |
| T-tip yırtıcı tüp |
10-38 |
0.6 ~ 2 |
<1.6 |
- Hayır.3 |
| Bambu tüp, dalgalanmış tüp |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Yara |
I/kl/ll tip kanat tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Dizi |
Döven kanat tüpü |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U tipi |
U tipi tüp |
16-38 |
/ |
/ |
/ |
| Kaynaklama |
HF kaynaklı kanat tüpü |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH tip kanat tüpü |
25-63 |
8 ~ 30 |
<200 |
1.5-3.5 |
| Döşeli yüzgeç tüpü |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Son: Düz son, eğri son
Her iki tarafta da yüzgeç alanı yok: Müşterinin isteği ve çizimi olarak
Malzeme Temel boru/tüp:
Paslanmaz çelik: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321,TP321H, TP347, TP347H, TP904L
Çift katlı/ süper çift katlı çelik: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Karbon çelik: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Alaşımlı çelik: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, vb.
Nikel Alaşımlı Çelik Sınıfı:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel:400,401, 404, R-405, K500.
Inkonel:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
Saf Nikel:Ni-200, Ni-201, Ni-270. NS Alaşım:Ns 1101, NS1102, NS1103, NS3105. Bakır Alaşımlı Çelik: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Yüzgeç malzemesi:
Alaşımlı çelik, paslanmaz çelik, karbon çelik.
A106 Gr B tüpünün ayrıntıları
Kimyasal bileşim %
| Sınıf |
C |
M |
P |
S |
Evet. |
Kr |
Cu |
Mo. |
Ni |
V |
| B sınıfı |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Mekanik Özellikler
| Sınıf |
Çekici Güç,min |
Üretim Gücü (0,2% Offset,min) |
Uzunluk |
| B sınıfı |
ksi-66,MPa-415 |
psi-35, MPa-240 |
0.3 |
Başvurular
Isı Değiştiricileri
Dondurucular
Klima sistemleri
Endüstriyel ısıtıcılar
Petrol ve Gaz Sanayi
Elektrik üretimi
Soğutma Sistemleri
