| Kanat yüksekliği: | Özel | Fin perdesi: | Özel |
|---|---|---|---|
| Uygulama: | Eşanjörler, Kondenserler, Evaporatörler, Kazanlar | Bağlantı Tipi: | Kaynaklı, Dişli, Flanşlı |
| Malzeme: | Alüminyum, Bakır, Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik | Boru çapı: | Özel |
| Tüp uzunluğu: | Özel | Tüp Et kalınlığı: | Özel |
| Vurgulamak: | Endüstriyel Alüminyum Kaynaklı Kanatlı Boru,Eşanjör Kaynaklı Kanatlı Boru |
||

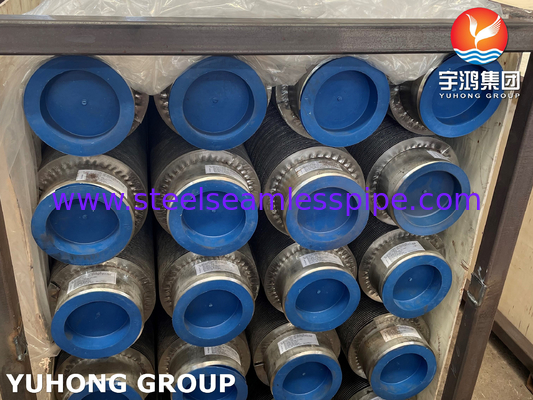

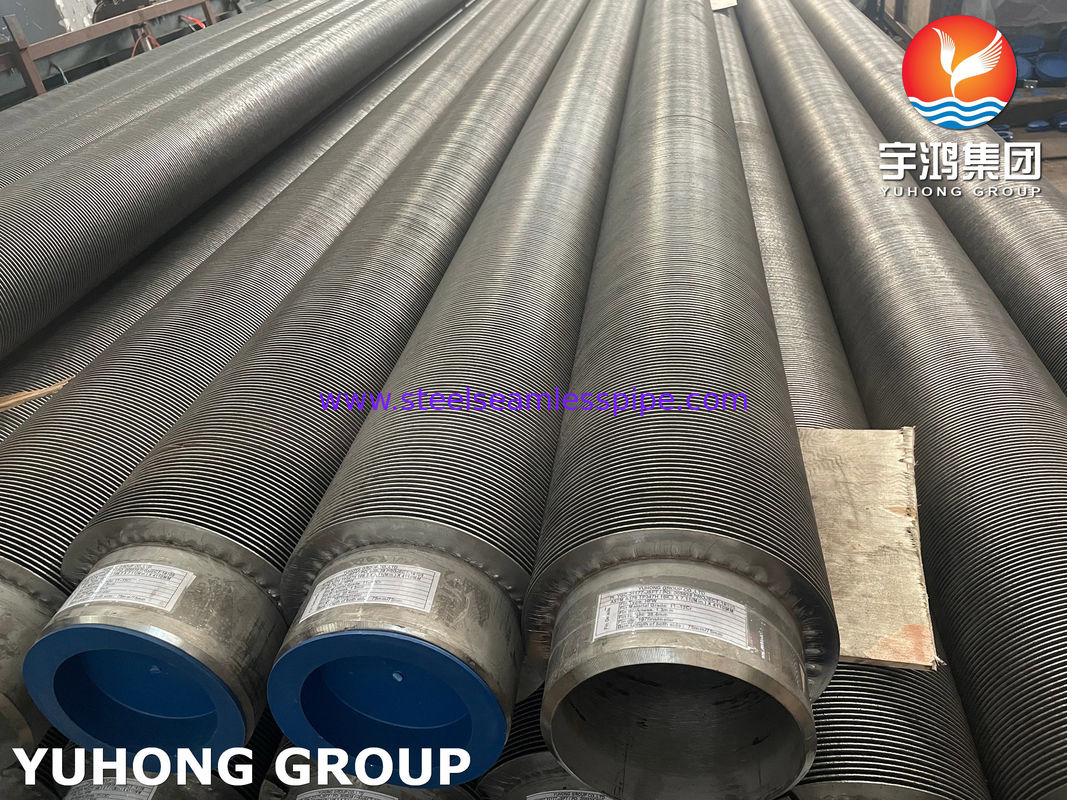

Paslanmaz çelik dikişsiz boru ASTM A312 TP304L 11Cr, 13Cr Katı Fin tüpü ile.
HFW Solid Fined Tubes (Yüksek Frekanslı Kaynaklı Spiral Kaynaklı Katı Fined Tubes)
Helical Fined Tubes, tasarımcıya temiz duman gazları kullanılan bir dizi ısı değiştiricisi için yüksek termal verimlilik ve kompakt tasarım çözümleri sağlar.Helikal kanatlı tüpler hem katı hem de tırnaklı türde üretilir..
HFW Katı Fined Tube
Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratikte herhangi bir ısı değiştiricisi uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri verimli, tüm sıcaklık ve basınç koşullarında kanatın tüple etkili bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanabilmesi.
| Fin Tube | |||||||||
| Temel tüp parçası | Fin Parçası | ||||||||
| Spesifikasyon | Malzeme sınıfı | Büyük Boyutlar | Malzeme sınıfı | Pençe tipi | Yüzgeç yüksekliği | Yüzgeç kalınlığı | Fin Qty | Fin Dia. | Çıplak Uzunluk |
| ASTM A213 ; ASME SA213; ASME A249; ASME SA249; ASTM A269; ASME SA269; ASTM A312; ASME SA312; ASTM A376; ASME SA376; ASTM A789; ASME SA789; ASTM A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | Tüp boyutu: 15.875 x 1.6515.875 x 2.1115.875 x 2.7719.05 X 1.6519.05 X 2.1119.05 X 2.7725.4 X 2.1125.4 X 2.7725.4 X 3.0525.4 X 3.431.75 X 2.1131.75 X 2.7731.75 X 3.0531.75 X 3.438.1 X 2.1138.1 X 2.7738.1 X 3.0538.1 X 3.444.45 X 2.1144.45 X 2.7744.45 X 3.0544.45 X 3.444.45 X 3.8144.45 X 4.5750.8 x 2.1150.8 x 2.7750.8 X 3.0550.8 X 3.450.8 X 3.8150.8 X 4.5757,15 x 2.1157,15 x 2.7757,15 x 3.0557,15 x 3.457,15 x 3.8157,15 x 4.5763.5 x 2.1163.5 x 2.7763.5 x 3.0563.5 x 3.463.5 x 3.8163.5 x 4.57; Boru Boyutu: 2 1/2 "SCH40 (73.03 X 5.16); 2 1/2 "SCH80 (73.03 X 7.01); 3" SCH40 (88.9 X 5.49); 3" SCH40 (88.9 X 7.62); 3 1/2 "SCH40 (101.6 X 5.74); 3 1/2 "SCH80 (101.6 X 8.18); 4 "SCH40 (114.3 X 6.02); 4" SCH80 (114.3 X 8.56); 5" SCH40 (141.3 X 6.55); 5" SCH80 (141.3 X 9.27); 6" SCH40 (168.3 X 7.11); 6" SCH80 (168.3 X 10.97); 8" SCH40 (219.1 X 8.18); 8" SCH80 (219.1 X 12.7); Uzunluğu Max.: 25M/PC;Diğer boyutlar müşteri isteğine bağlı | Paslanmaz çelik: SS304, SS304L, SS316L, SS317L, SS347, SS310; SS409 (1CR12), SS410(1Cr13); Karbon Çelik(CS), Alaşımlı Çelik: ASTM A387 Gr.A, Gr.B, Gr.C; Alüminyum ASTM A209 / ASME SA209 AL1060, Gr.6061ASME SA210/ ASTM A210 AL1060, AL1100, Gr.6061Gr.6063, ASTM A221/ ASME SA221 AL 1060, Gr.6061, Gr.6063 Alaşımlı çelik: P11, P22, P5, P9 | Katı Fin: Yüksek Frekanslı Kaydırma ((HFW), Serrated Fin Tube, Studded Tube /Pin Tube, Square Fin Tube, H Tipi Fin Tube, HH Tipi Fin Tube; Embedded: G Tipi Fin Tube; Yıkım: L, LL, KL ; Ekstrüde;Fil Fin tüpü.Aşağı Fin tüpü; Dalgalanmış Fin tüpü; Bambu tüpü; U bükme Fin tüpü | 1.6mm ~ 60mm | 0.2mm~3.0mm | Müşterinin isteğine bağlı. | 12.7mm ~ 25.4mm | 40mm ~ müşteri isteği |
| EN10216-5; EN10217-7; DIN 17456; DIN17457; DIN17458 | 1.4301,1.4305, 1.4306, 1.4307, 1.4571,1.4401, 1.4404, 1.4541, 1.4948, 1.4550, 1.4912, 1.4845, 1.4462, 1.4539, 1.4438, 1.4501 | ||||||||
| ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
| ASTM A53; ASTM A106, ASME SA106 | GR.A, GR.B, GR.C. | ||||||||
| ASTM A178; ASME SA178; ASTM A179, ASME SA179; ASTM A192; ASME SA192; ASTM A209; ASME SA209; ASTM A210; ASME SA210; ASTM A214; ASME SA214; ASTM A333; ASME SA333 | Gr.A, Gr.B, Gr.C, A179, A192, T1a, T1b Gr.A1, Gr.1Gr.3Gr.6 | ||||||||
| ASTM B161; ASTM SB161; ASTM B163; ASTM SB163; ASTM B164; ASME SB164; ASTM B165; ASME SB165; ASTM B167; ASME SB167; ASTM B407; ASME SB407; ASTM B444; ASME SB444; ASTM B622; ASME SB622; ASTM B388;ASME SB388 | Sınıf:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel:400,401, 404, R-405, K500.600, 601, 617, 625, 690, 718, 740, X-750.800, 800H, 800HT, 825, 840. Saf Nikel: Ni-200, Ni-201, Ni-270.5Gr.7, Gr.9 | ||||||||
