ASME SA213 Radiadorlar için dikişsiz T12 HF Kaynak Fined Tube
YUHONG Grubuendüstri projelerini halledebilir veTüm ürünlerimiz yerli kaynaklı, geliştirilmiş ve üretilmiştir.Bu, müşterilerimizin özel uygulamaları için tam olarak ihtiyaç duydukları ürünlere anında erişebilecekleri anlamına geliyor.Dahası, en yüksek kalite ve üretim standartlarına sahip ürünler ve yerel, ilgi dolu müşteri hizmetleri sağlayabileceğimizden emin olabiliriz.

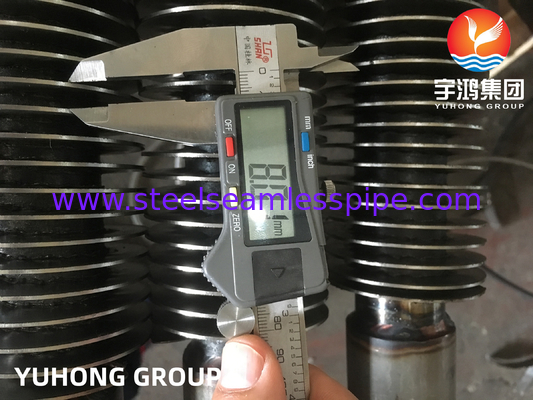

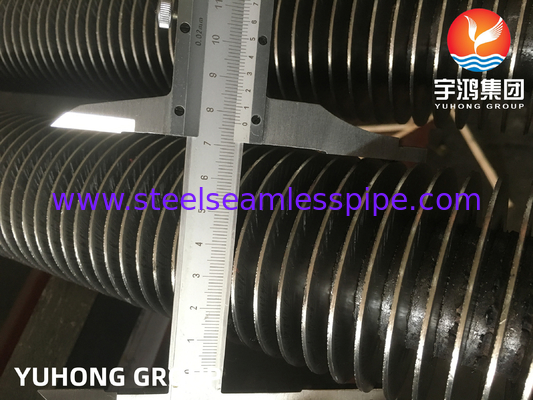

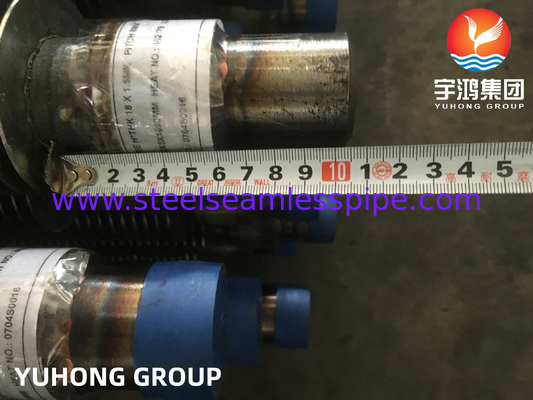

Bu sayfa ASME SA213 TP12 Yüksek Frekanslı Kaynaklı (HFW Fin Tube) ile ilgili.Çelik veya paslanmaz çelik şeridi veya çelik yuvarlak çubuk/sütun doğrudan boru/tüp yüzeyinde kaynaklı kullanılırVe HFW kanat tüpü, ılık aktarım verimliliğini çıplak tüpten çok daha fazla artırabilir.Bu kanatlı borular sık sık titreşim koşullarında kullanılabilir..
HFW Fin tüpünün birçok tipi vardır: Düz Fin tüpü, Düz Fin tüpü, Dökülmüş Fin tüpü.Çok yüksek sıcaklıklarda kullanılabilir çünkü tPençe ve taban tüpü arasındaki güçlü bağlantı, ısı stresinden, oksidasyondan, korozyondan vb. kaynaklanan pençe gevşemesini önler..Biz YUHONG bu kanat tüplerini 33 yıldan uzun süredir satıyoruz ve 70'den fazla ülkede satıyoruz.
Genel Özellikler Fin Tubes
Alt boru O.D: 15.88-219.1mm
Yüzgeç yüksekliği: 6-50 mm
Yüzgeç kalınlığı: 0.3-3.0mm
Fin pitch: Müşterinin isteğine göre.
Son: Düz son, eğri son
Her iki tarafta da yüzgeç alanı yok: Müşterinin isteği ve çizimi olarak
Çeşitli Fined Tubes Tipleri için Özellikler
| Türü |
Açıklama |
Temel tüp |
Fin özellikleri (mm) |
| Aşırı doz (mm) |
Fin pitch |
Yüzgeç yüksekliği |
Yüzgeç kalınlığı |
| Karıştırılmış |
G tipi yüzgeç tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Ekstrüde edilmiş |
Tek metal kombinasyon metali |
8-51 |
1.6 ~ 10 |
<17 |
0.2-0.4 |
| T-tip yırtıcı tüp |
10-38 |
0.6 ~ 2 |
<1.6 |
- Hayır.3 |
| Bambu tüp, dalgalanmış tüp |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Yara |
I/kl/ll tip kanat tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Dizi |
Döven kanat tüpü |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U tipi |
U tipi tüp |
16-38 |
/ |
/ |
/ |
| Kaynaklama |
HF kaynaklı kanat tüpü |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH tip kanat tüpü |
25-63 |
8 ~ 30 |
<200 |
1.5-3.5 |
| Döşeli yüzgeç tüpü |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Temel boru / boru malzemesi:
1.Paslanmaz çelik:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Dupleks/ süper dupleks çelik:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Karbon çelik:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.Alaşımlı çelik:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.Nikel alaşımlı çelik:Hestalloy / Inconel / Saf Nikel / NS Alaşım / Bakır Alaşımlı Çelik
Yüzgeç malzemesi:Alaşımlı çelik, paslanmaz çelik, karbon çelik
Pençeli tüpün özellikleri
Yüksek performanslı
Kolay kurulum
Kolay kurulum
Daha az yer gerektirir
Optimize yüzey
En iyi teknoloji kullanıldı.
Daha az enerji tüketimi
Güvenilirlik artışı
Düşük bakım
Yüksek mekanik direnç
Kompakt tasarım, vb.
ASME SA213 tüpünün ayrıntıları
ASME SA213Bu spesifikasyon, T5, TP304 vb. sınıfları için belirlenen dikişsiz ferritik ve austenit çelik kazan, süper ısıtıcı ve ısı değiştirici boruları kapsar.veya kondansör tüpleri ve diğer uygulamalar.
Kimyasal bileşim (%) --MAX K11562
| Sınıf |
C |
M |
P |
Su |
Evet. |
Kr |
Mo. |
| T12 |
0.05-0.15 |
0.3-0.61 |
0.025 |
0.025 |
0.5 |
0.8-1.25 |
0.44-0.65 |
Mekanik Özellikler K11562
| Sınıf |
Çekici Güç,min |
Üretim Gücü (0,2% Offset,min) |
Uzunluk |
Brinell/Vickers |
Rockwell |
| T12 |
ksi-60,MPa-415 |
ksi-32,MPa-220 |
% 30 |
163 HBW/170 HV |
85 HRB |
Denetimler ve Testler
| Denetimler ve Testler:G-fin; L-fin; LL-fin; KL-fin; Ekstrüde-fin Fined Tubes |
| 1Kimyasal Kompozisyon |
| 2Mekanik Özellikler |
| 3Hidrostatik Test |
| 4Pnömatik Test |
| 5- Boroskopik muayeneler. |
| 6Eddy Akım Testi. |
| 7Çekim testi (yalnızca bimetal tüp için) |
İlgili Endüstriler
1Petrol / Petrol Sanayi- Hayır.
2- Metalürji endüstrisi
3Enerji endüstrisi
4Hafif sanayi
5İlaç endüstrisi
6Gıda endüstrisi
7Kimya endüstrisi
Uygulama
1.Boiler (Calderas)
2- Ekonomizatörler
3. Fin tüpleri
4Atık ısı geri kazanımı
5Hava soğutucular / Yağ soğutucular / Hidrojen soğutucular / Jeneratör soğutucular
6. Hava ısıtıcıları / Hava soğutma ısı değiştiricileri / Süper ısıtıcılar / Ateşli ısıtıcılarHRSG
7.Sıcaklık boru teknolojisi
Hızlı bir teklif için, lütfen aşağıdaki gereklilik ile gönderin:
1- Parça sayısı.
2Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.
3Deniz kanatları: malzeme özelliği, türü (katı veya tırmıklı), yüksekliği, kalınlığı, aralıkları, kanatlı uzunluğu ve kanatsız kesimleri. Gerekirse kaynak hazırlık ayrıntıları.
4- Teslimat süresi gereklidir.
