Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | ASTM A335 GR.P9 |
Min sipariş miktarı: | 10 parça |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket |
Teslim süresi: | 7 gün |
Ödeme koşulları: | Akreditif, T/T |
Yetenek temini: | 1000ton/ay |
yüzgeç tipi: | Çivili kanatlı boru | Tüp malzemesi: | GR.P9 |
---|---|---|---|
Çıplak Uzunluk: | 50mm/50mm | Saplama Uzunluğu: | 8891,5 mm |
Toplam Uzunluk: | 8991,5 mm | Kanat Miktarı: | 22 düzlem saplaması, 19,2 düzlem/feet |

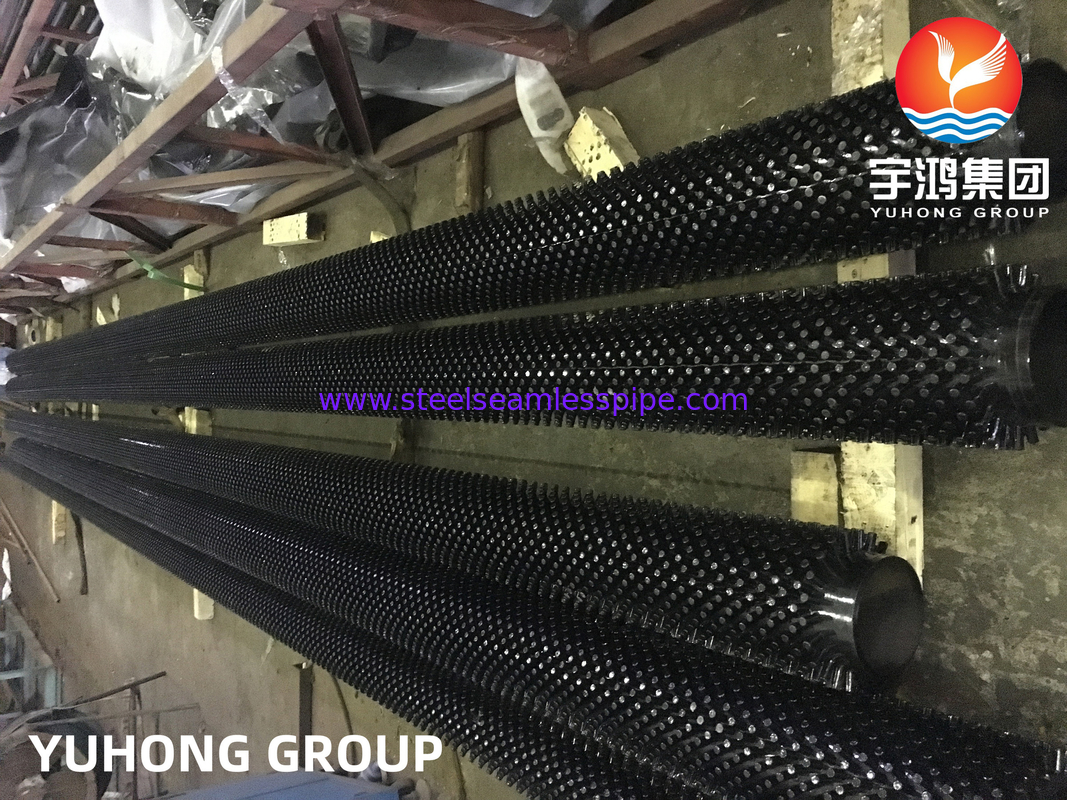

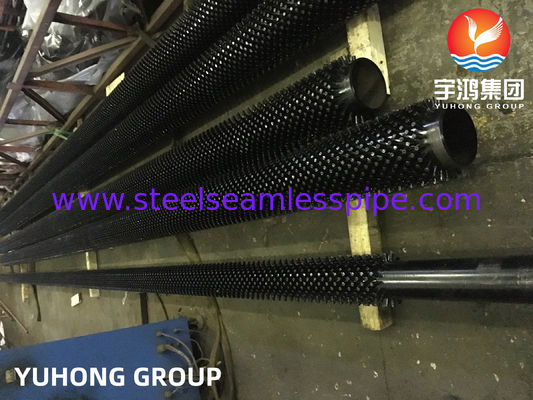

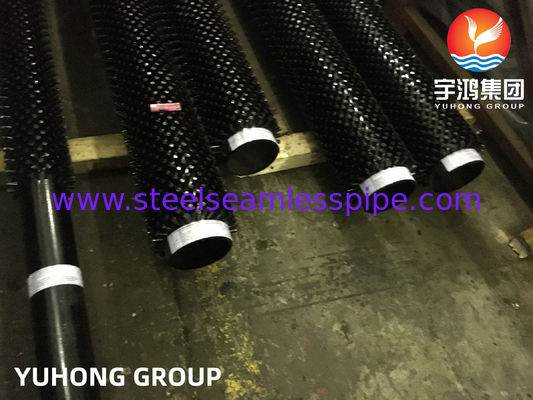

ASTM A335 GR.P9 Isı Değiştiricisi İçin Karbon Çelik Pürüzlü Fin Tüp
Çubuklu tüpTemel olarak petrokimya ve kömür kimyasal endüstrisinde tüp ısıtma fırını, konveksiyon ısı değiştiricisi, hava ön ısıtıcısı, kimyasal ekipman, ısı değiştiricisi için kullanılır.Işık tüpünün ısı transferi alanını 2 ila 3 kat artırmak için, duman gazı tarafının ısı transferi katsayısını artırabilir, ekipmanların kapsamlı termal verimliliğini artırabilir ve enerji tasarrufu yapan bir ısı transferi elemanıdır.Temel işlevi tüpün ısı aktarım alanını genişletmek ve ısıtma fırının termal verimliliğini artırmaktır.
A335 GR.P9malzeme, iyi oksidasyon direnci nedeniyle yüksek sıcaklıkta krom-molibden alaşımlı ısıya dayanıklı çelik ile ABD standart üretimi,Yüksek sıcaklık dayanıklılığı ve sülfür korozyon performansına direnç, yaygın olarak yüksek sıcaklıklı, yüksek basınçlı, yanıcı, patlayıcı boru hattı, özellikle ısıtıcı fırın doğrudan ısı borusu, orta sıcaklık 550 ~ 600 °C'ye kadar petrol rafineri cihazlarında kullanılır.
Üretim süreci
1. Sıcak yuvarlama (sürülmüş dikişsiz çelik boru): yuvarlak boru boşluk → ısıtma → delik → üç yuvarlak kaskatı yuvarlama,Devamlı yuvarlama veya ekstrüzyon → boru ayırma → boyutlandırma (veya azaltma) → soğutma → düzleştirme → su basıncı testi (veya hata tespiti) → işaretleme → depolama
2Soğuk çekilmiş (valotlanmış) dikişsiz çelik boru: round pipe blank → heating → perforation → heading → annealing → acid pickling → oil coating (copper plating) → multi pass cold drawing (cold rolling) → blank pipe → heat treatment → straightening → water pressure test (flaw detection) → marking → storage
Farklı Fined Tubes Tipleri için Boyut Referansı
Türü | Açıklama | Temel tüp | Fin özellikleri (mm) | ||
Aşırı doz (mm) | Fin pitch | Yüzgeç yüksekliği | Yüzgeç kalınlığı | ||
Karıştırılmış | G tipi yüzgeç tüpü | 16-63 | 2.1-5 | <17 | - Hayır.4 |
Ekstrüde edilmiş | Tek metal kombinasyon metali | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
T-tip yırtıcı tüp | 10-38 | 0.6-2 | <1.6 | - Hayır.3 | |
Bambu tüp, dalgalanmış tüp | 16-51 | 8-30 | < 2.5 | / | |
Yara | I/kl/ll tip kanat tüpü | 16-63 | 2.1-5 | <17 | - Hayır.4 |
Dizi | Döven kanat tüpü | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
U tipi | U tipi tüp | 16-38 | / | / | / |
Saldırma | HF kaynaklı kanat tüpü | 16-219 | 3-25 | 5-30 | 0.8-3 |
H/HH tip kanat tüpü | 25-63 | 8-30 | <200 | 1.5-3.5 | |
Döşeli yüzgeç tüpü | 25-219 | 8-30 | 5-35 | φ5-20 |
GR.P9'un Kimyasal Tasarımı
Cr, % | C, % | P, % | S, % | Mo, % | Mn, % | Evet, % |
4.00-6.00 | 0.15 en fazla | 0.025 en fazla | 0.025 en fazla | 0.45-0.65 | 0.30-0.60 | 0.50 en fazla |
ASTM A335 P9 Mekanik ve Fiziksel Özellikler
Çekim sıklığı, MPa | Verim gücü, MPa | Uzunluk, % |
415 dakika. | 205 dakika. | 30 dakika. |
Alaşımlı çelik P9'un eşdeğer malzemesi
ASTM | JIS G 3458 | UNS | BS | ISO |
---|---|---|---|---|
P9 | STPA 26 | S50400 | 3604 P1 629-470 | 2604 II TS38 |
Uygulamalar:
- Elektrik Santralleri
-Kimya Endüstrisi
-Sıcaklık Geri Kazanma Tesisleri
- Isı Endüstrisi
- Buhar kazanı.
- Petrol Rafinasyonu
Paket:
İlgili kişi: Tonya Hua
Tel: +8613587836939
Faks: 0086-574-88017980
