Alaşımlı Çelik HFW Yüksek Frekanslı Kaynalmış Katı Fin Tüp ASME SA213 T5 T9 T11 T12 Kazan Kondansör Isıtma Uygulama

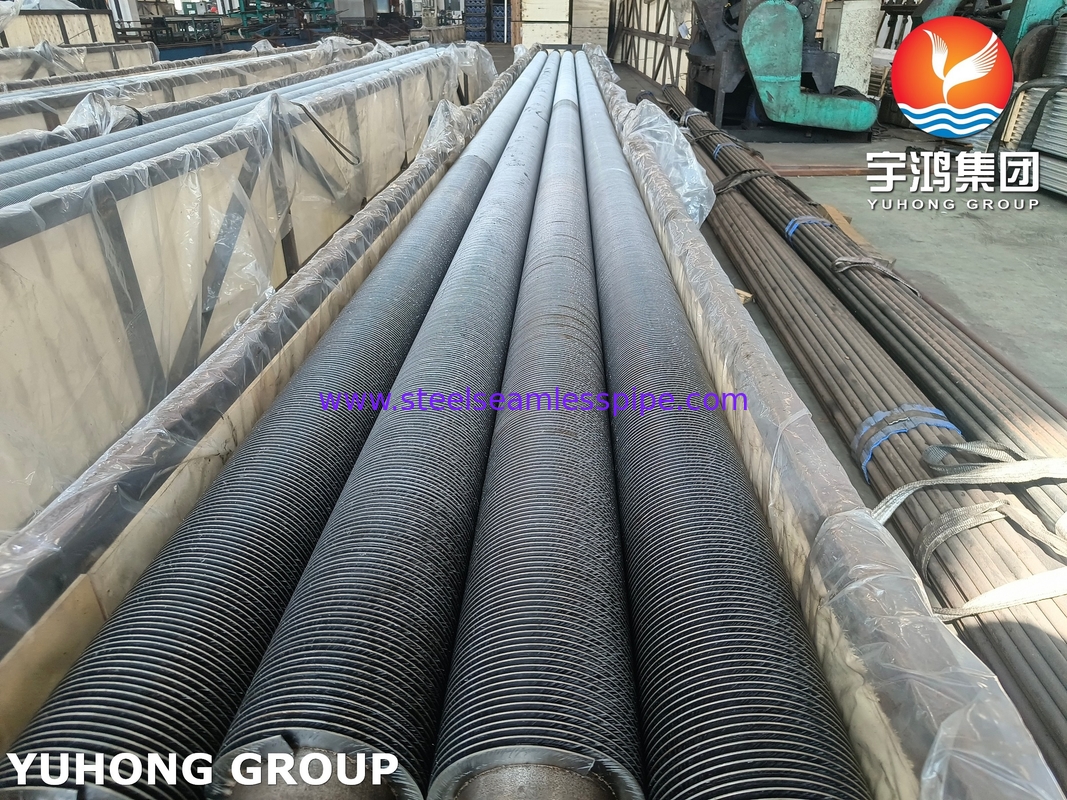

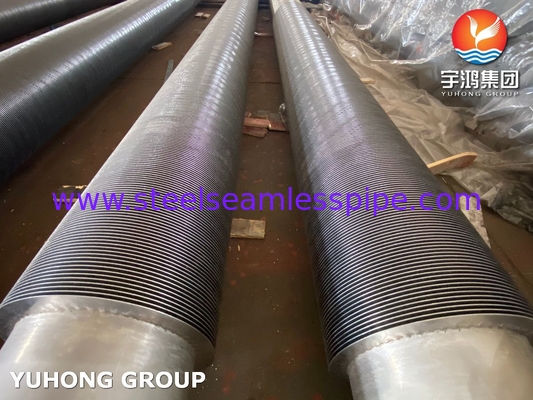

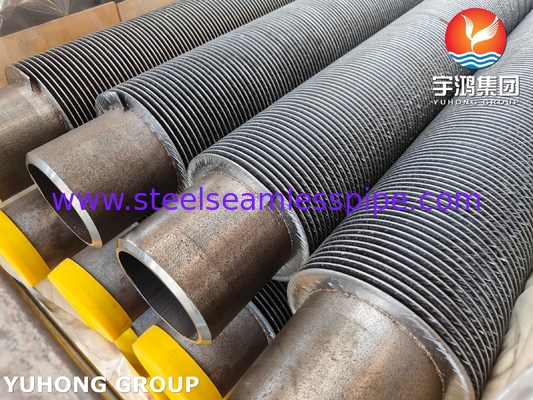

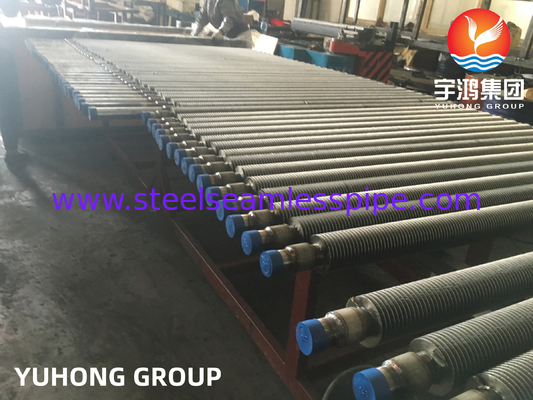

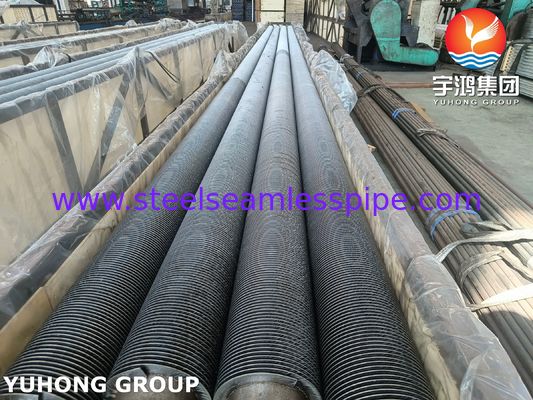

HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedHelikal kanatlı tüpler hem katı hem de tırmıklı türde üretilir.
Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratikte herhangi bir ısı değiştiricisi uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri verimli, tüm sıcaklık ve basınç koşullarında kanatın tüple etkili bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanabilmesi.
Etkili ve termal olarak güvenilir bir bağ sağlamak için yüksek frekanslı elektrikli direnç kaynakla taban borusuna sürekli bir spiral kanat takılır.
Fin Tube Özellikleri:
1Isı değişim alanını ekleyin ve boru sayısını azaltın, ayrıca duman hızını ve aşıntısını azaltmak için duman akışı bölümünün alanını artırın.
2H tipi kanat tüpü çift H tipi kanat tüpü olarak yapılabilir, uzun boru sırasına uymak için yüksek sertlik.
3H tipi kanat ekonomizer, alanı birçok küçük bölgeye ayırmak için sırayla düzenlenmiş, aşınmayı azaltmak için ortalama hava akışı.
4En iyi kül püskürtme etkisini elde etmek için düz kanal.
5Ağırlığı azaltmak ve üretim maliyetini azaltmak için kompakt yapı.
| Temel tüp malzemesi |
Paslanmaz çelik, karbon çelik, alaşımlı çelik, bakır alaşımı, alüminyum, SA213, SA179, vb. |
| Pençe malzemesi |
Alüminyum, Bakır Alaşımı, Paslanmaz Çelik, Karbon Çelik |
| Standart |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| Yüzgeç kalınlığı |
0.8mm'den 4mm'ye kadar |
| Temel tüp OD |
20mm ila 219mm |
| Pençeler inç başına |
Müşterinin talebi olarak |
| Test Gerekçesi |
Fiziksel özellik testi, kimyasal bileşim analizi, yıkıcı olmayan test, diğer denetim ve müşteri gereksinimlerine göre test. |
| Uygulama |
Hava soğutucu, şarj hava soğutucu, kondansör, buharlaştırıcı, sıvı soğutucu, gaz soğutucu, yağ soğutucu, radyatör, soğutma, buharla hava ısı değişimi, süper ısıtıcı vb. |
Teknik ayrıntılar/Base Tube ayrıntıları
Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.
Boru kalınlığı: En az 2 mm'den 16 mm'e kadar
Tüp malzemesi: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift kat çelik, süper çift kat çelik, inkonel, yüksek kromlu yüksek nikel ve inkolaj, CK 20 malzemesi ve bazı diğer malzemeler.
Fin Ayrıntıları
Pençeler kalınlığı: Min. 0,8 mm'den Max. 4 mm'ye kadar
Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)
Fin yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter
Malzeme: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift kat çelik ve enkolyo.
Hızlı bir teklif için, lütfen aşağıdaki şartlarla gönderin:
Parça sayısı,
Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.
Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.
Teslimat süresi gereklidir.
| * Bunlar en yaygın yüzgeç/tüp desenleri. 20'den fazla farklı plaka yüzgeç ve tüp kombinasyonumuz var. Daha fazla bilgi ve seçenek için benimle iletişime geçin. |
Helical Fin Yüzeyi
(Tüp OD √ Tüp üzerindeki mevcut spiral kanat yüksekliği) |
| 5/8′′ ′′ 3/8′′, 1/2′′ ve 7/16′′ |
1 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ |
1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ |
| 15.875mm ️ 9.525mm, 12.7mm ve 11.113mm |
25.4mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm |
31.75mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm |
- Ayaklı, gömülü ve diğer spiral kanatlı montaj seçenekleri mevcuttur.
- 1 1/4 " (31.75mm) tüp malzemesi için bana ulaşın
|
Endüstrilerde Fin Tube'un Uygulanması
1Petrol endüstrisi
2Kimya endüstrisi
3Ahşap endüstrisi
4Gıda endüstrisi
5Çelik endüstrisi
6Plastik kalıplama endüstrisi
7Glikol dehidrasyon birimleri
8. Hibrit soğutma kuleleri için bobinler
9Baskı makineleri
10. Yüzey kaplamaları üretimi
11Solvent kurtarma
12. Turbin hava girişlerinin soğutması
13Tekstil üretimi
14Sera ısıtıcıları ve yetiştirme
15. Deri fabrikası
16Süreç havası için dondurma önleyici bobinler
17- Kağıt işleri.
