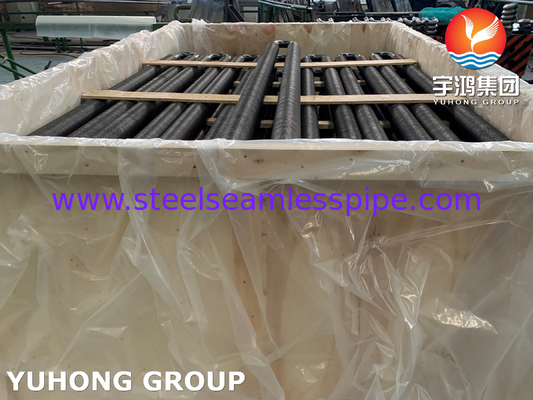

ASTM A106 GR.B Ekonomizer için Karbon Çelik Yüksek Frekans Kaynaklı Genişletilmiş Yüzeyli Borular
Genel bakış:

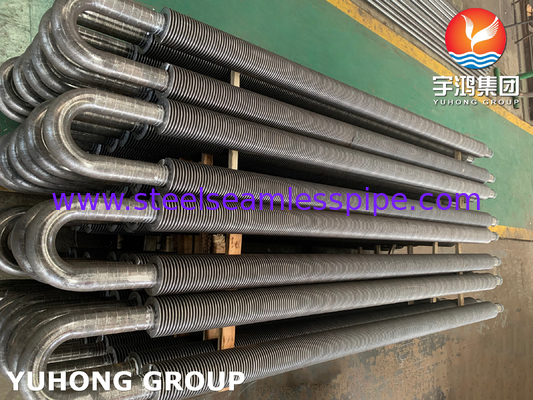

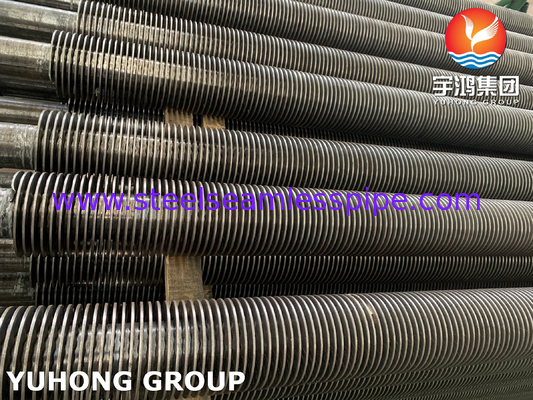

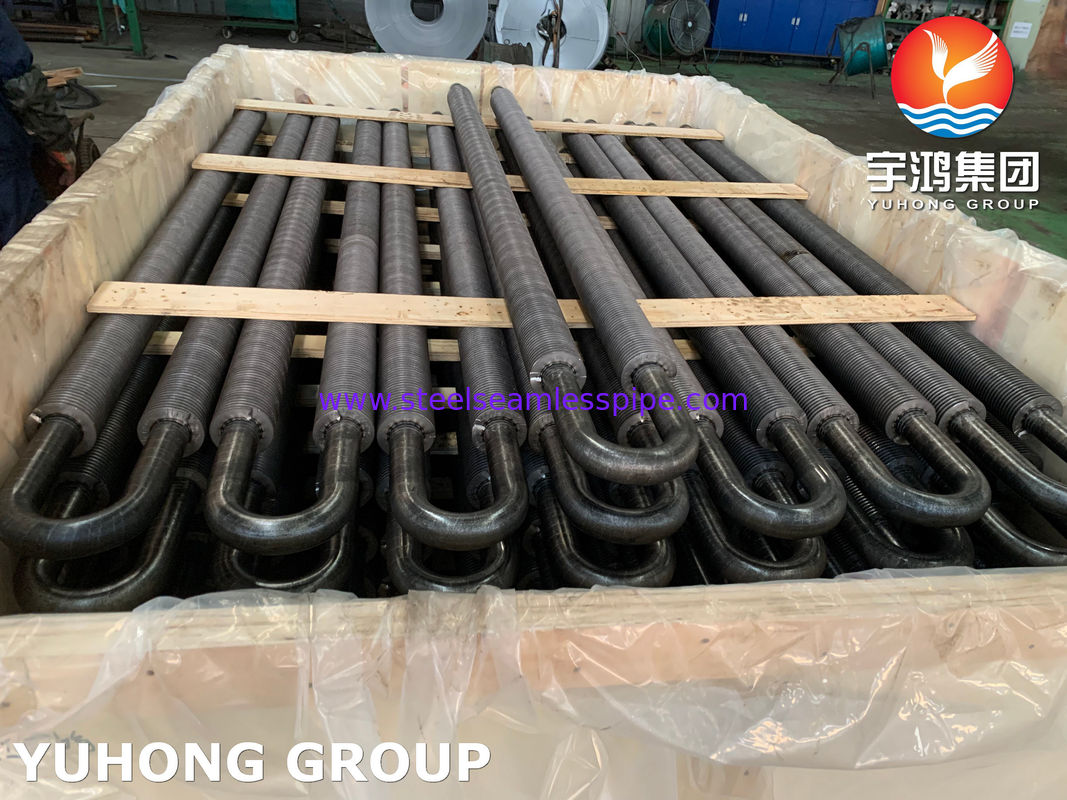

ASTM A106 Gr.B HFW U-Fin Borusu, karbon çeliğinden yapılmış ve benzersiz bir "U" şeklinde kanat profiline sahip bir tür ısı eşanjörü borusudur. "U" şeklindeki kanatçıklar, borunun dış yüzeyine spiral kaynaklıdır ve genel ısı transfer verimliliğini artırabilecek uzatılmış bir yüzey oluşturur.
HFW (Yüksek Frekanslı Kaynaklı) U-Fin Borunun üretim süreci, kanatçıklar ile taban borusu arasında güçlü ve hassas bir kaynak oluşturmak için yüksek frekanslı elektrik akımlarının kullanılmasını içerir. Bu, geleneksel kaynak yöntemleriyle karşılaştırıldığında daha güvenilir ve dayanıklı bir bağlantı sağlar.
Bu tip kanatlı borular, enerji üretimi, kimyasal işleme ve HVAC sistemleri gibi ısı transfer verimliliğinin kritik olduğu uygulamalarda yaygın olarak kullanılır. ASTM A106 Gr.B HFW U-Fin Boru boyut, şekil ve kalınlık açısından endüstri standartlarını karşılayarak herhangi bir ısı eşanjör sistemine kolayca entegre edilebilmesini sağlar.
Yuhong Group, çeşitli yüksek kaliteli, yüksek frekanslı kaynaklı kanatçıklı borular sunmaktadır. Ürünlerimiz yurtdışına ihraç edilmektedir ve müşterilerden oybirliğiyle övgü kazanmıştır.
Tanım:
| Standart |
ASME SA106 |
| Taban Boru Malzemesi |
Gr.A/B/C |
| Kanat Malzemesi |
Karbon Çelik |
| Taban Tüpü OD |
15,88 mm~219 mm |
| Yüzgeç Yüksekliği |
≤30mm |
| Yüzgeç Kalınlığı |
0.8mm~3mm |
| Yüzgeç Aralığı |
10mm~30mm |
| Tüp Ucu |
Düz Uçlar, Eğimli Uçlar |
| Çıplak Uç |
Müşterinin isteği olarak |
| Kaynak İşlemi |
GMAW |
| Üretim kapasitesi |
Günde 2000 metreden fazla |
Kimyasal Bileşimi:
| Seviye |
C |
Mn |
P |
S |
Si |
CR |
Cu |
Ay |
Hayır |
V |
| A |
maksimum 0,25 |
0.27-0.93 |
maksimum 0,035 |
maksimum 0,035 |
0,10 dakika |
Maksimum 0,40 |
Maksimum 0,40 |
maksimum 0,15 |
Maksimum 0,40 |
maksimum 0,08 |
| B |
maksimum 0,30 |
0.29-1.06 |
maksimum 0,035 |
maksimum 0,035 |
0,10 dakika |
Maksimum 0,40 |
Maksimum 0,40 |
maksimum 0,15 |
Maksimum 0,40 |
maksimum 0,08 |
| C |
maksimum 0,35 |
0.29-1.06 |
maksimum 0,035 |
maksimum 0,035 |
0,10 dakika |
Maksimum 0,40 |
Maksimum 0,40 |
maksimum 0,15 |
Maksimum 0,40 |
maksimum 0,08 |
Mekanik Özellikler:
| Seviye |
Çekme Dayanımı, min, psi (MPa) |
Akma Dayanımı,
dk, psi (MPa) |
Uzama 2 inç.
veya 50 mm, min (%) |
Isıl İşlem Sıcaklığı,
dk, °F(°C) |
| boyuna |
Enine |
| A |
48000(330) |
30000(205) |
35 |
25 |
1200(650) |
| B |
60000(415) |
35000(240) |
30 |
16.5 |
1200(650) |
| C |
70000(485) |
40000(275) |
30 |
16.5 |
1200(650) |
Başvuru:
ASTM A106 Gr.B HFW U-Fin Borular, yüksek verimlilik ve dayanıklılığın gerekli olduğu çeşitli ısı transferi uygulamalarında kullanılır. Bu tüpler, elektrik üretim sistemlerinde, özellikle de kazanlarda ve ısı geri kazanımlı buhar jeneratörlerinde yaygın olarak kullanılır ve tesisin genel enerji verimliliğinin artırılmasına yardımcı olabilirler.
Ayrıca boruların karbon çeliği yapısı ve korozyon direncinin onları zorlu ortamlarda kullanım için ideal hale getirdiği kimyasal işleme ve petrokimya tesislerinde de kullanılırlar. HVAC sistemleri ve hava soğutmalı ısı eşanjörleri de verimli ısı transfer özellikleri ve yüksek sıcaklıklarda çalışabilme yetenekleri nedeniyle sıklıkla HFW U-Fin Borularını kullanır.
Ek olarak, bu tür kanatlı borular, gıda işleme ve atık su arıtımı da dahil olmak üzere bir dizi başka endüstriyel uygulamada da bulunabilir. ASTM A106 Gr.B HFW U-Fin Boru, çeşitli ayarlarda güvenilir ve tutarlı performans sağlayarak endüstrinin yüksek standartlarını karşılayacak şekilde tasarlanmıştır.
Yuhong ürünlerimizle ilgileniyorsanız, lütfen bizi aramaktan veya e-posta göndermekten çekinmeyin; sorunuzu mümkün olan en kısa sürede ele alacağız ve size en iyi desteği vereceğiz.
