Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | ASTM A106 Gr.B |
Min sipariş miktarı: | 300kg |
---|---|
Fiyat: | NEGOTIABLE |
Ambalaj bilgileri: | Demir Çerçeveli Kontrplak Kasa |
Teslim süresi: | miktar bağlıdır |
Ödeme koşulları: | Akreditif, T/T |
Yetenek temini: | müşterinin ihtiyacına göre |
Ürün adı: | Karbon Çelik Fin Borusu | Tip: | HFW/Yüksek Frekans Kaynaklı |
---|---|---|---|
Şartname: | ASTM A106/ASME SA106 | Malzeme: | gr. B |
Vurgulamak: | Eşanjör Hfw Fin Borusu,Hfw Karbon Çelik Fin Borusu,GR.B Kanatlı Boru |

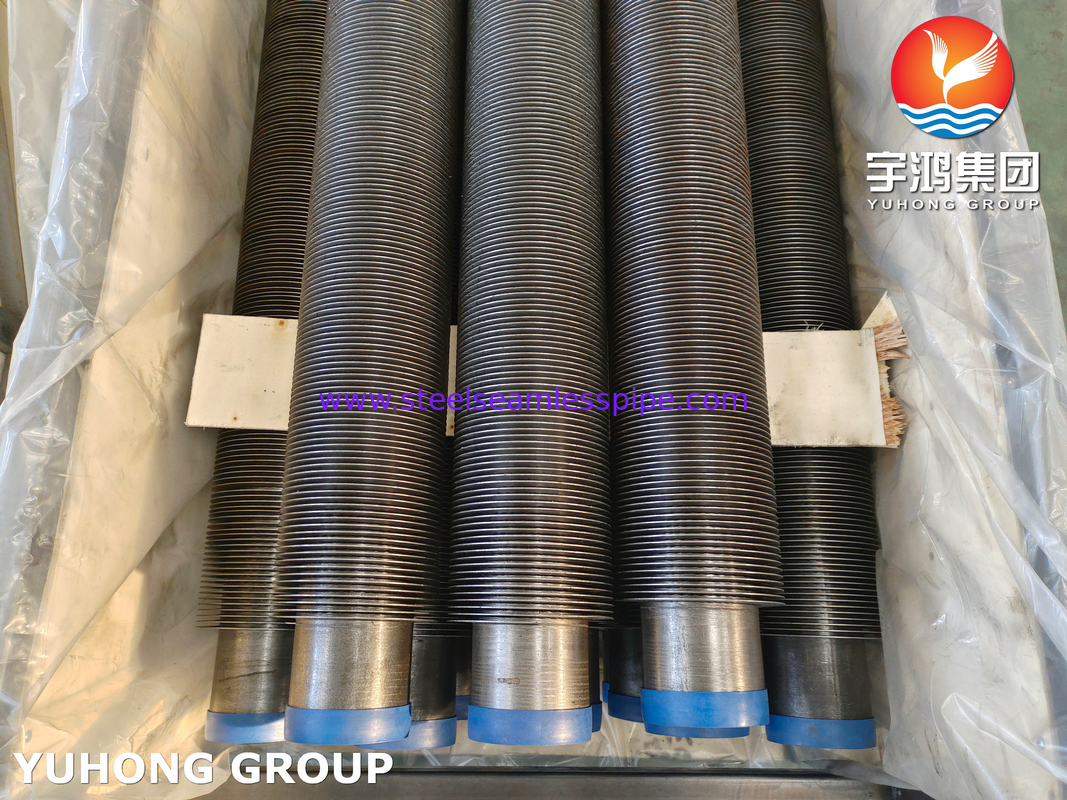

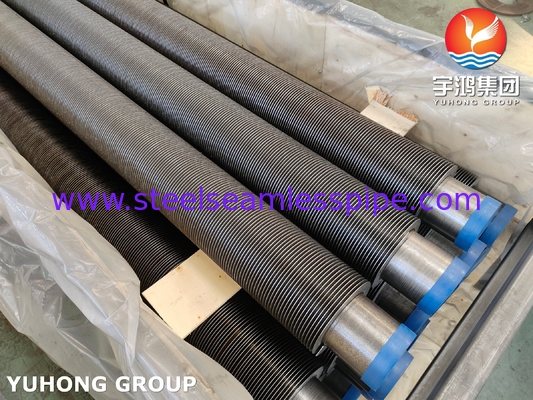

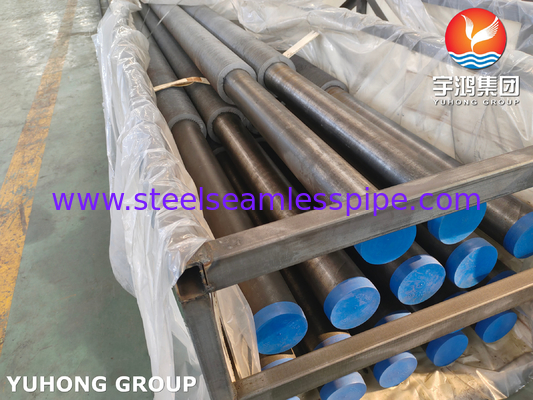

ISI DEĞİŞTİRİCİ UYGULAMASI İÇİN ASTM A106 GR.B KARBON ÇELİK HFW FİN TÜPÜ
Yüksek Frekanslı Kaynaklı kanatlı boruolarak da adlandırılırkatı tip kanatlı boru, HFW ile doğrudan boru yüzeyine kaynaklanmış çelik veya paslanmaz çelik şerit kullanın. Isı transfer verimliliğini çıplak boruya göre çok daha fazla artırabilir. Kanatların taban borusuna sıkı şekilde kaynaklanması nedeniyle, bu kanatlı borular genellikle titreşimli koşullarda kullanılır.Fin tipinde tırtıklı kanatçık ve düz kanatçık bulunur.
Taban borusu malzemesi:
paslanmaz çelik, karbon çeliği, alaşımlı çelik
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
yüzgeç malzemesi:
Alaşımlı çelik, Paslanmaz çelik Yüksek Frekans Kaynaklı kanatlı boru, karbon çeliği Yüksek Frekanslı Kaynaklı kanatçıklı boru Dubleks Yüksek Frekans Kaynaklı kanatçıklı boru süper dubleks Yüksek Frekanslı Kaynaklı kanatçıklı boru Hava soğutucu kanatçıklı boru, Hava ön ısıtıcısı kanatçıklı boru.
Ekstrüde kanatlı boru Tırtıklı kanatlı borular L Tipi kanatlı boru G Tipi kanatlı boru LL Tipi kanatlı boru H Tipi kanatlı boru KL Tipi kanatlı boru HFW kanatlı boru lazer kaynaklı kanatçıklı boru.
Tanım:
Standart | ASTM A106 ve eşdeğeri ASME, DIN ve EN standardı |
Taban Boru Malzemesi | Gr.A/B/C |
Kanat Malzemesi | Karbon çelik |
Taban Borusu Dış Çapı | 16-219mm |
Kanat Yüksekliği | 6-50mm |
Kanat Kalınlığı | 0,3-3,0 mm |
Fin Pitch | müşterinin isteği olarak |
Tüp Sonu | Düz Uçlar, Eğimli Uçlar |
çıplak uç | müşterinin isteği olarak |
Kaynak İşlemi | GMAW |
Üretim kapasitesi | Günde 5000 metreden fazla |
Kimyasal bileşim:
Seviye | C | Mn | P | S | Si | cr | cu | ay | Ni | v |
A | 0,25 maks | 0,27-0,93 | 0,035 maks. | 0,035 maks. | 0,10 dakika | 0,40 maks | 0,40 maks | 0,15 maks | 0,40 maks | 0,08 maks |
B | 0,30 maks | 0,29-1,06 | 0,035 maks. | 0,035 maks. | 0,10 dakika | 0,40 maks | 0,40 maks | 0,15 maks | 0,40 maks | 0,08 maks |
C | 0,35 maks | 0,29-1,06 | 0,035 maks. | 0,035 maks. | 0,10 dakika | 0,40 maks | 0,40 maks | 0,15 maks | 0,40 maks | 0,08 maks |
Mekanik özellikler:
Seviye | Çekme Dayanımı, min, psi (MPa) | Akma dayanımı, min, psi (MPa) |
2 inçte uzama veya 50mm, min (%) |
Isıl İşlem Sıcaklığı, min, °F(°C) |
|
boyuna | enine | ||||
A | 48000(330) | 30000(205) | 35 | 25 | 1200(650) |
B | 60000(415) | 35000(240) | 30 | 16.5 | 1200(650) |
C | 70000(485) | 40000(275) | 30 | 16.5 | 1200(650) |
Başvuru:
ASTM A106 GR.B HFW Fin Tube, ısı eşanjörlerinde, kazanlarda ve verimli ısı transferi gerektiren diğer uygulamalarda yaygın olarak kullanılır.Kanatlı boru tasarımı, ısı transfer yüzey alanını arttırır, böylece ısı transfer oranını iyileştirir.
ASTM A106 GR.B HFW Fin Tüplerinin bazı özel uygulamaları şunları içerir:
1. Güç üretimi: Bu tüpler, enerji santrallerinde yüksek sıcaklıktaki baca gazlarından enerji üretim sürecinde kullanılan su veya buhara ısı aktarmak için kullanılır.
2. Petrol ve gaz endüstrisi: Borular, ısı eşanjörlerinde, petrol ve gaz işleme, arıtma ve nakliye işlemlerinde farklı akışkanlar arasında ısı transferi için kullanılır.
3. HVAC sistemleri: Tüpler, klima ve soğutma sistemlerinde, soğutucu akışkan ve çevreleyen hava arasında verimli ısı transferi için kullanılır.
4. Kimyasal işleme: Bu tüpler, kimyasal işleme tesislerinde farklı akışkanlar arasında ısı transferi için ve reaktörlerde sıcaklık kontrolünü sağlamak için kullanılır.
Genel olarak, ASTM A106 GR.B HFW Fin Tube, çok çeşitli endüstriyel uygulamalarda ısı transferini iyileştirmek için çok yönlü ve verimli bir araçtır.
