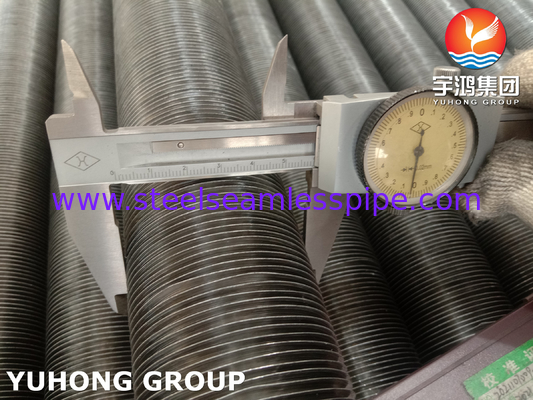

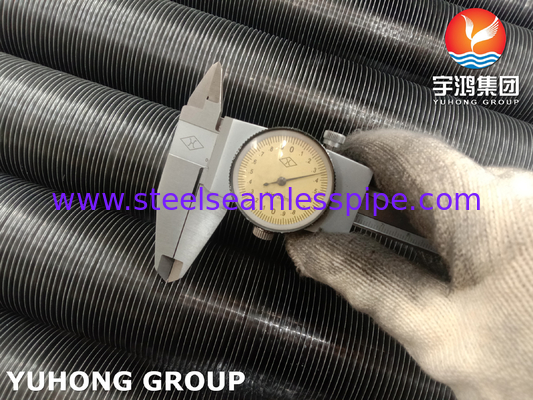

ASME SB163 Monel 400 Kanatlı Boru | G Tipi Gömülü | UNS N04400
Genel Bakış:
ASME SB163, Amerikan Makine Mühendisleri Derneği tarafından dikişsiz nikel ve nikel alaşımlı kondenser ve ısı eşanjörü boruları için belirlenmiş bir spesifikasyondur. Spesifikasyon, nikel-bakır alaşımının bir sınıfı olan N04400 dahil olmak üzere çeşitli nikel ve nikel alaşımlarını kapsar.
Gömülü G tipi kanatlı boru, yüzeyine kanatların gömülü olduğu bir tür ısı eşanjörü borusudur. Bu kanatlar genellikle borudan farklı bir malzemeden yapılır ve ısı transferi için yüzey alanını artırarak ısı eşanjörünün verimliliğini artırır.
ASME SB163 N04400 Gömülü G tipi kanatlı borudan bahsedildiğinde, bu, yüzeyine G tipi kanatlar gömülü nikel-bakır alaşımından yapılmış bir ısı eşanjörü borusu anlamına gelir. Bu tür boru, kimyasal işleme, enerji üretimi ve petrol ve gaz rafinasyonu dahil olmak üzere verimli ısı transferinin gerekli olduğu çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Yuhong Group, çeşitli yüksek kaliteli gömülü kanatlı boru sağlamaktadır. Ürünlerimiz denizaşırı ülkelere ihraç edilmekte ve müşterilerden oybirliğiyle övgü almaktadır.
Açıklama:
| Standart |
ASME SB163 |
| Ana Boru Malzemesi |
Monel 400/UNS N04400/2.4360 |
| Kanat Malzemesi |
Alüminyum |
| Ana Boru Dış Çapı |
16mm - 63mm |
| Kanat Yüksekliği |
<17mm |
| Kanat Kalınlığı |
~0.4mm |
| Kanat Aralığı |
Müşterinin isteğine göre |
| Boru Ucu |
Düz Uçlar, Eğimli Uçlar |
| Çıplak Uçlar |
Müşterinin isteğine göre |
| Üretim Kapasitesi |
Günde 5000 metreden fazla |
Kimyasal Bileşim:
| Sınıf |
Ni |
Cu |
Fe |
Mn |
C |
Si |
S |
| N04400 |
%63.0 min |
%28.0-34.0 |
%2.5 maks. |
%2.0 maks. |
%0.30 maks. |
%0.5 maks. |
%0.024 maks. |
Mekanik Özellikler:
| Sınıf |
Durum |
Çekme Dayanımı, min, ksi (MPa) |
Akma Dayanımı,
min, ksi (MPa) |
2 inçte uzama.
veya 50mm, min (%) |
Tavlanmış uçlar için Rockwell Sertliği |
|
| N04400 |
Tavlanmış
Gerilim giderme
|
70(483)
85(586)
|
28(193)
55(379)
|
%35
%15
|
...
B75 Maks.
|
Uygulama:
SB163 N04400, kanatlı boruların imalatında yaygın olarak kullanılan nikel bazlı bir alaşımdır. Gömülü G tipi kanatlı boru, kanatların borunun duvarına G şeklinde bir profille gömüldüğü bir tür kanatlı boruyu ifade eder.
SB163 N04400 gömülü G tipi kanatlı boruların ana uygulaması ısı eşanjörlerindedir. Bu borular, kimyasal işleme, enerji üretimi, petrol rafinasyonu ve HVAC sistemleri gibi çeşitli endüstrilerde kullanılmaktadır.
Borulardaki kanatlar, borudaki akışkan ile çevre arasındaki ısı transferini artıran borunun yüzey alanını artırır. Kanatların G şeklindeki profili, verimli ısı transferi sağlar ve ısı transferi ile akışkan basınç düşüşü arasında daha iyi bir denge sağlar. Kanatlı boruda SB163 N04400 alaşımının kullanılması ayrıca yüksek sıcaklıklı ortamlarda korozyona ve oksidasyona karşı mükemmel direnç sağlar.
