ISITICI EŞANJÖRÜ İÇİN ASTM A213 T9 ALAŞIMLI ÇELİK KANATLI BORU
Fin boruları, birçok farklı endüstride kullanılan bir ısı eşanjörü türüdür.Bu tüpler, yüzey alanlarını artıran ve ısıyı daha verimli bir şekilde transfer etmelerini sağlayan kanatlı bir yüzeye sahiptir.Bu, enerji santralleri ve soğutma sistemleri gibi yüksek ısı transfer hızlarının gerekli olduğu uygulamalar için idealdir.
Bu konfigürasyonun önemli özellikleri verimlilik, tüm sıcaklık ve basınç koşullarında kanatçıkların borulara etkili bir şekilde bağlanması ve yüksek kanat yan sıcaklıklarına dayanma kabiliyetidir.Bu tırtıklı kanat konfigürasyonu, uygulamada bir sorunsa kanatçık kirlenmesine dayanmak için daha da iyidir.Bu, katı kanatçıklara kıyasla daha iyi ısı transfer özellikleri sağlar.
Helisel Katı Kanatlı Borular, sürekli kanatçık şeridini boru üzerine helisel olarak sararak imalatçıdır.HF Direnç Kaynağı Genellikle 400 kHz Frekans Kullanır.Kanat, borunun etrafına sarılır ve Sürekli kaynak yapılır.Kanat şeridi boru üzerine spiral olarak sarılır ve yüksek frekanslı bir elektrik işlemiyle spiral kök boyunca taban borusuna sürekli olarak kaynaklanır.Kanatçık şeridi, gerilim altında tutulur ve tüpün etrafında oluşturulurken yanal olarak sınırlandırılır, böylece şeridin taban tüpü yüzeyi ile kuvvetli temas halinde olmasını sağlar.Gaz metal ark kaynağı işlemi kullanılarak kanatçık şeridinin boru çapı etrafında ilk bükülmeye başladığı noktada sürekli bir kaynak uygulanır.
Belirli bir boru veya boru ebadı için, borunun birim uzunluğu başına istenen ısı transfer yüzey alanı, uygun kanat yüksekliği, kanat kalınlığı ve/veya metre başına kanat sayısı belirtilerek elde edilebilir.

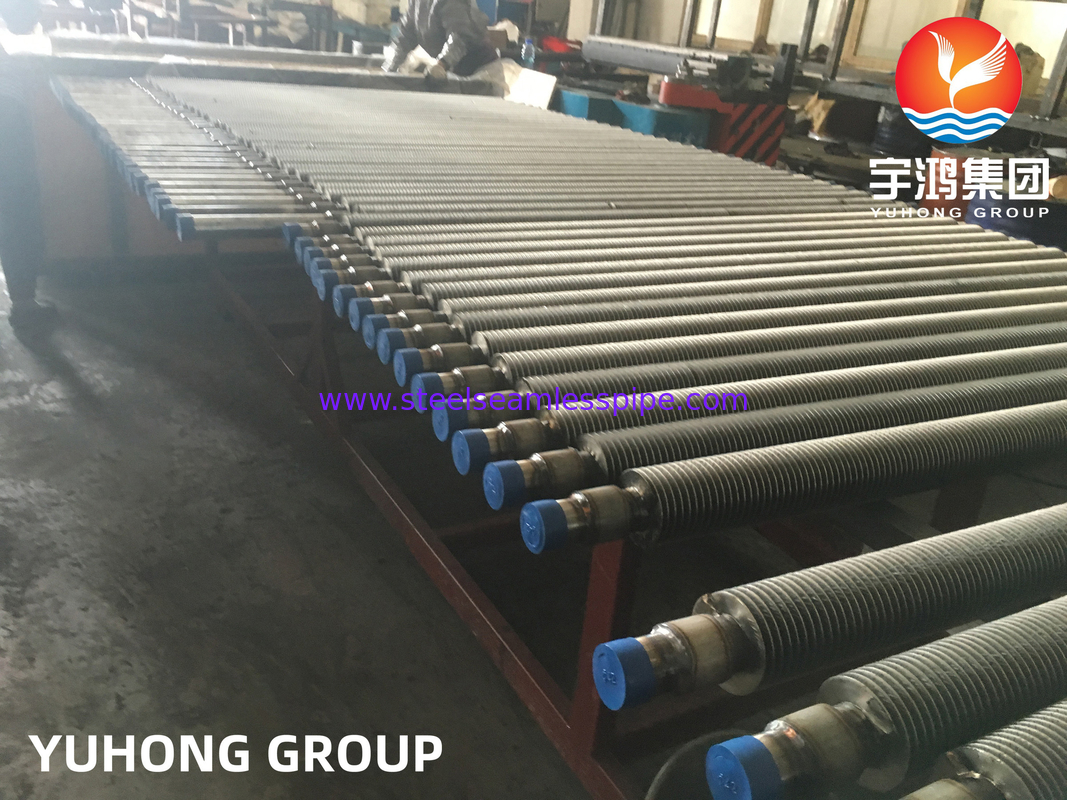

HFW Katı Kanatlı Boru
Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratik olarak herhangi bir ısı eşanjörü uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri, tüm sıcaklık ve basınç koşulları altında kanatçıkların boruya verimli ve etkili bir şekilde bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanma kabiliyetidir.
Verimli ve termal olarak güvenilir bir bağ sağlamak için taban borusuna yüksek frekanslı elektrik dirençli kaynak ile sürekli bir helisel kanatçık tutturulmuştur.
Teknik Detaylar/Taban Borusu Detayları

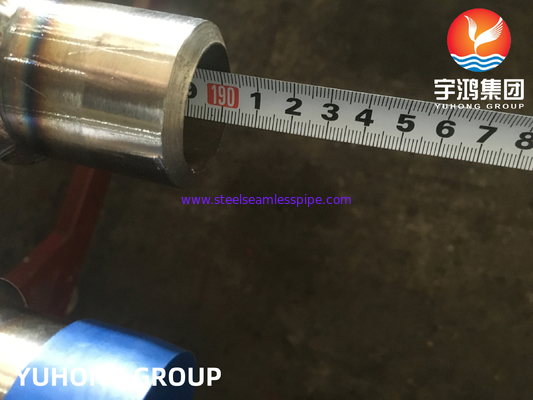

Boru Çapı : 20 mm Dış Çap Min - 219 mm Dış Çap Maks.
Boru Kalınlığı : Minimum 2 mm'den 16 mm'ye kadar
Tüp Malzemesi : Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Korten çeliği, dubleks Çelik, Süper Dubleks Çelik, Inconel, Yüksek Krom Yüksek Nikel ve Incolloy, CK 20 malzeme ve diğer bazı malzemeler.

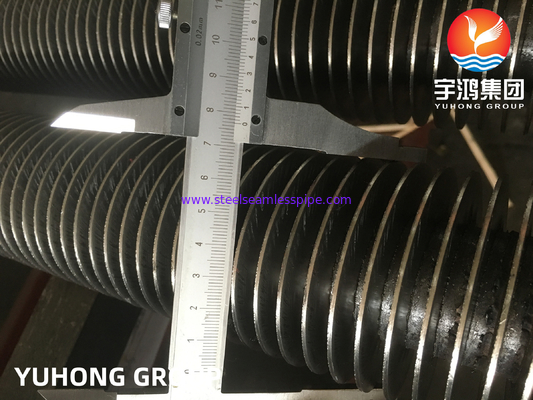

Fin Ayrıntıları
Kanat Kalınlığı : Min.0,8 mm - Maks.4 mm
Kanat Yüksekliği : Min. 0,25” (6,35 mm) ila Max.1,5” (38 mm)
Fin Yoğunluğu : Min 43 Fins Per Metre Maks.Metre Başına 287 Kanat
Malzeme: Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Korten çeliği, Dubleks Çelik ve Incolloy.
Hızlı bir fiyat teklifi için lütfen aşağıdaki gereksinimle birlikte gönderin:
Parça sayısı,
taban borusu: Çap, kalınlık, uzunluk ve malzeme özellikleri.
Kanatlar: malzeme özelliği, tip (düz veya tırtıklı), yükseklik, kalınlık, aralık, kanatlı uzunluk ve kanatsız bölümler.Gerekirse kaynak hazırlık detayları.
Teslimat süresi gerekli.
Anahtar Kelimeler: Kanatlı borular, Kanatlı boru, Kanatlı Boru Helisel Kanatlı Borular, Katı kanatçıklı borular, Dişli kanatlı boru, Helisel Dişli Kanatlı Borular, Tubos Aletados
*Bunlar en yaygın kanatçık/tüp modelleridir.20'den fazla farklı plaka kanatçık ve boru kombinasyonumuz var.Bana ulaşındaha fazla bilgi ve seçenek için. |
Sarmal Fin Yüzeyi
(Boru Dış Çapı – Boru Üzerinde Mevcut Helisel Kanat Yüksekliği) |
5/8" – 3/8", 1/2" ve 7/16" |
1" – 3/8", 1/2", 7/16" ve 5/8" |
1 1/4" – 3/8", 1/2" , 7/16" ve 5/8" |
15,875 mm – 9,525 mm, 12,7 mm ve 11,113 mm |
25,4 mm – 9,525 mm, 12,7 mm, 11,113 mm ve 15,875 mm |
31,75 mm – 9,525 mm, 12,7 mm, 11,113 mm ve 15,875 mm |
- “L” Ayaklı, Gömülü ve diğer helisel kanat bağlantı seçenekleri mevcuttur.
- 1 1/4" (31,75 mm) boru malzemesinin mevcudiyeti hakkında benimle iletişime geçin
-
|
