Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | Yuhong |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | Monel 400 G Tipi |
| Min sipariş miktarı: | 10 parça |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Gereksinimler/ Kontrplak Kasa/ Demir Kasa/ Plastik Kapaklı Demet |
| Teslim süresi: | 15-35 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Malzeme: | Monel 400 | yüzgeç tipi: | G tipi |
|---|---|---|---|
| NDT: | HT/ECT | Başvuru: | Isı eşanjörü |
| Vurgulamak: | Nikel Alaşımlı Çelik Kanatlı Boru,Monel 400 Isıtıcı Kanatlı Boru,G Tipi Nikel Alaşımlı Çelik Boru |
||
Kanatlı borular, ısının sıcak bir akışkandan daha soğuk bir akışkana bir boru duvarından aktarılmasını içeren uygulamalarda kullanılır.Bu tür bir ısı transferinin gerçekleşme hızı üç faktöre bağlıdır: (1) iki sıvı arasındaki sıcaklık farkı;(2) akışkanların her biri ile boru duvarı arasındaki ısı transfer katsayısı;ve (3) her sıvının maruz kaldığı yüzey alanı.Dış yüzey alanının iç yüzey alanından önemli ölçüde büyük olmadığı çıplak (kanatsız) borularda, en düşük ısı transfer katsayısına sahip sıvı, toplam ısı transfer oranını belirleyecektir.

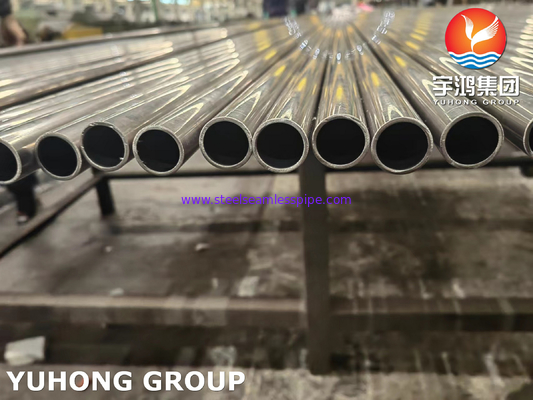

SB 163 N04400 Nikel esaslı ASME SB 163 UNS N04400 boru, deniz suyuna ve yüksek sıcaklıklardaki buhara dayanıklılığı ile bilinmektedir.

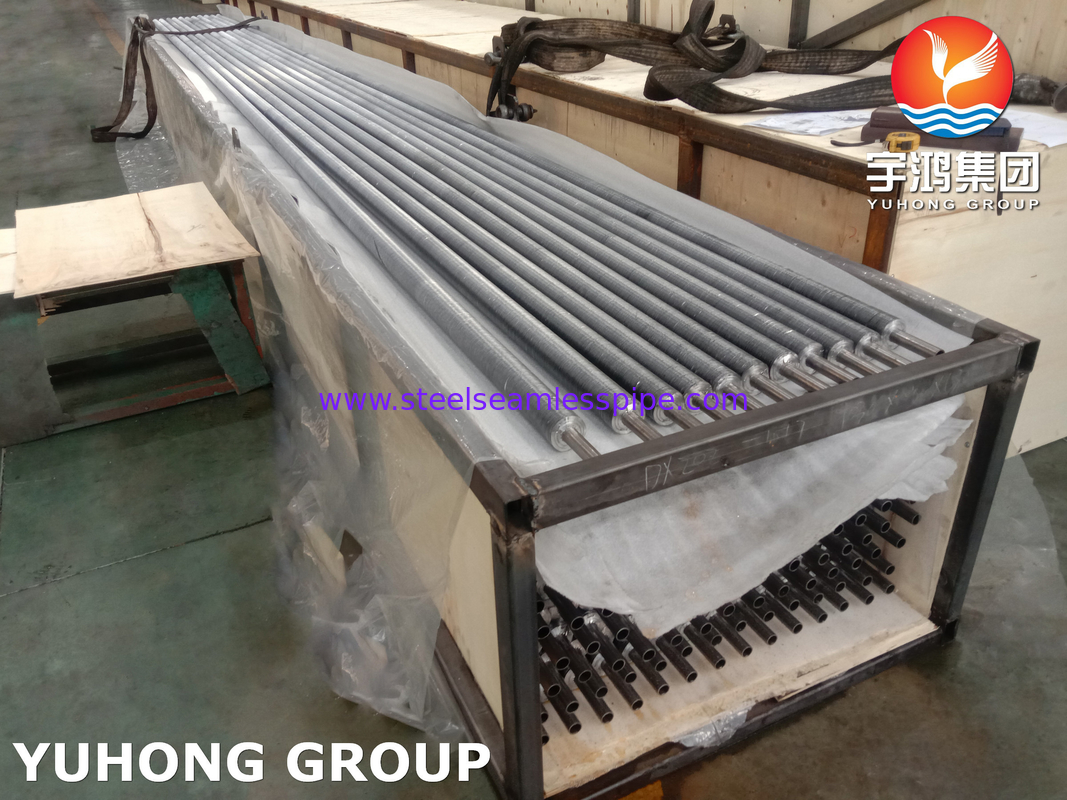

G Tipi Kanatlı Boru Özellikleri:
G tipi kanatlı borularda kanatçıklar, metal şeridin bir oyuğa gömülmesiyle hazırlanır.İkincisi, bir taban borusu üzerinde oluşturulur.Kanat üzerine yerleştirildiğinde, geri doldurma yapılır - kanatların taban borularına güçlü bir şekilde bağlanmasıyla sonuçlanır.Bu nedenle, G-Fin Tüpleri adı ortaya çıktı.Yukarıda belirtilen üç işlem aynı anda gerçekleştirilir.Kanatlar taban borusuna güçlü bir şekilde bağlı olduğundan, g-kanatlı borulardan maksimum ısı transferi beklenir.
G tipi kanatlı borular genellikle yüksek sıcaklıkta (yaklaşık 400 santigrat derece) uygulamalarda çalışır.Bakır, karbon veya alüminyumdan yapılan bu kanatçıklar, atmosferik korozyona karşı nispeten daha az dirençlidir.Öte yandan, mekanik direnç kabul edilebilir.Paslanmazçelik ve karbon çeliği fin malzemeleri de kullanılır, ancak çelik fin şeritlerinin özel olarak işlenmesi ve takımlanması gerekir.Hava soğutucular, radyatörler vb. g-kanatlı boruları kullanır.
Boru Çapı : 20 mm Dış Çap Min - 219 mm Dış Çap Maks.
Boru Kalınlığı : Minimum 2 mm'den 16 mm'ye kadar
Tüp Malzemesi : Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Korten çeliği, dubleks Çelik, Süper Dubleks Çelik, Inconel, Yüksek Krom Yüksek Nikel ve Incolloy, CK 20 malzeme ve diğer bazı malzemeler.
Parça sayısı
taban borusu: Çap, kalınlık, uzunluk ve malzeme özellikleri.
Kanatlar: malzeme özelliği, tip (düz veya tırtıklı), yükseklik, kalınlık, aralık, kanatlı uzunluk ve kanatsız bölümler.Gerekirse kaynak hazırlık detayları.
Teslimat süresi gerekli.
Monel, bir grup nikel alaşımına aittir.Kimyasal bileşiminde yüksek konsantrasyonlarda bakır ve krom ile üretilir.Bu tüpler, korozyon stresi kaynaklı ortamlarda yeterli olacak şekilde tasarlanmıştır.Herhangi bir sıcaklıkta kolayca ayrışmaz veya deforme olmazlar.bu SB 163 N04400kalite, üstün mukavemet ve mükemmel mekanik özelliklerle tasarlanmıştır.Minimum 550Mpa çekme mukavemetine ve minimum 240Mpa akma mukavemetine sahiptirler.Bu sınıftaki ürünler kolaylıkla %40 oranında uzatılabilir.
Monel 400deniz suyuna ve yüksek sıcaklıklardaki buhara, ayrıca tuz ve yakıcı çözeltilere dayanıklı nikel-bakır alaşımıdır (yaklaşık %67 Ni – %23 Cu).Alaşım 400, yalnızca soğuk işlemle sertleştirilebilen katı çözelti alaşımıdır.Bu nikel alaşımı, iyi korozyon direnci, iyi kaynaklanabilirlik ve yüksek mukavemet gibi özellikler sergiler.Hızlı akan tuzlu veya deniz suyunda düşük korozyon oranı, çoğu tatlı suda stres-korozyon çatlamasına karşı mükemmel direnç ve çeşitli aşındırıcı koşullara direnci, denizcilik uygulamalarında ve diğer oksitleyici olmayan klorür çözeltilerinde geniş kullanımına yol açtı.
| Seviye | C | Mn | Si | S | cu | Fe | Ni | cr |
| Monel 400 | 0,30 maks | 2.00 maks | 0,50 maks | 0,24maks | 28.0-34.0 | 2,50 maks | 63.00 dk | – |
| eleman | Yoğunluk | Erime noktası | Gerilme direnci | Akma Dayanımı (%0,2 Ofset) | Uzama |
| Monel 400 | 8,8 gr/cm3 | 1350 °C (2460 °F) | Psi – 80.000 , MPa – 550 | Psi – 35.000 , MPa – 240 | %40 |
| Özellikler | Metrik | imparatorluk |
|---|---|---|
| Yoğunluk | 8,8 gram/cm3 | 0,318 lb/in3 |
|
tüp dış çapı |
Tüpün Et Kalınlığı (inç) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Çalışma Basıncı (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
1. Kauçuk fabrikaları
2. Enerji santralleri
3. Petrol endüstrileri
4. Kimya endüstrileri
1. Deniz mühendisliği.
2. Kimyasal ve hidrokarbon işleme ekipmanları.
3. Benzin ve tatlı su depoları.
4. Ham petrol damıtıcıları.
5. Hava alma ısıtıcıları.
6. Kazan besi suyu ısıtıcıları ve diğer ısı eşanjörleri.
7. Valfler, pompalar, miller, bağlantı parçaları ve bağlantı elemanları.
8. Endüstriyel ısı eşanjörleri.
9. Klorlu çözücüler.
10. Ham petrol damıtma kuleleri.
