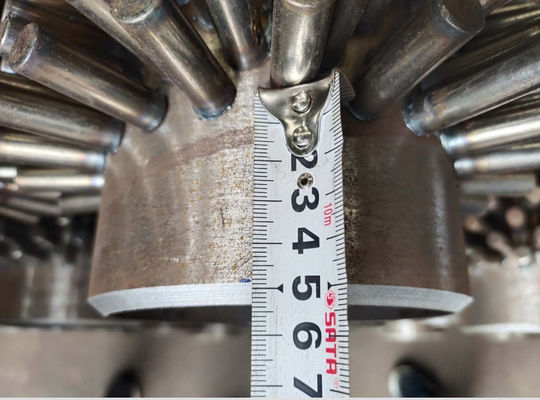

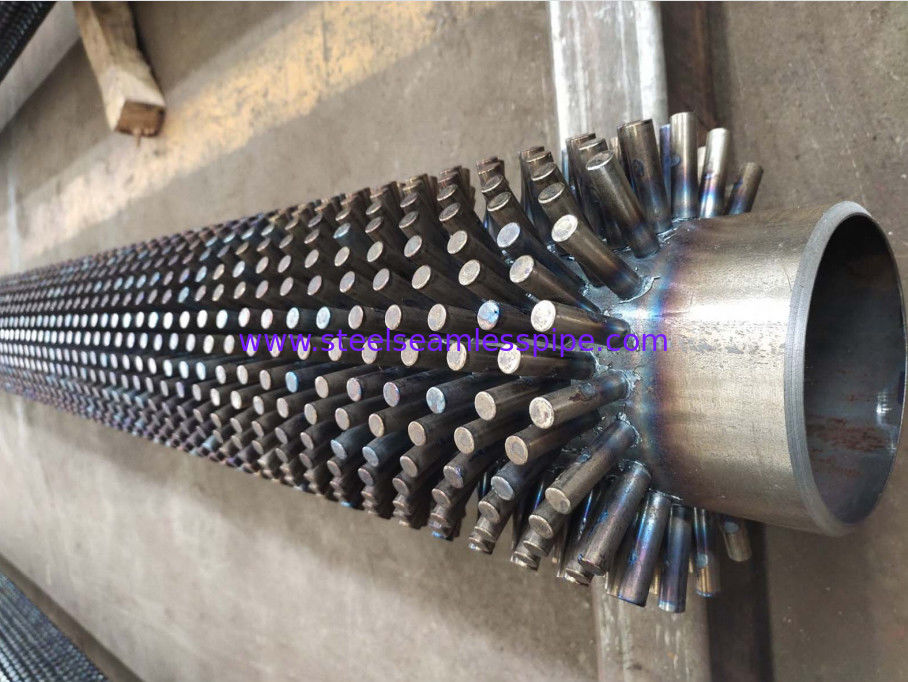

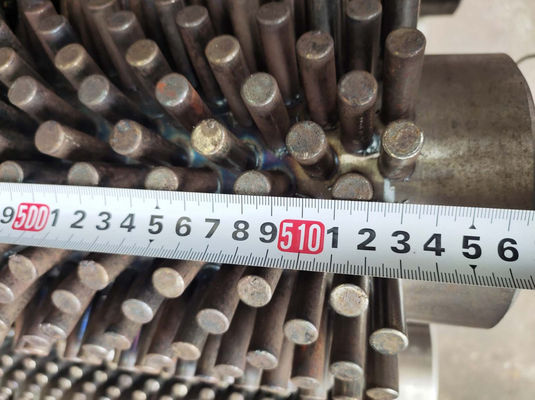

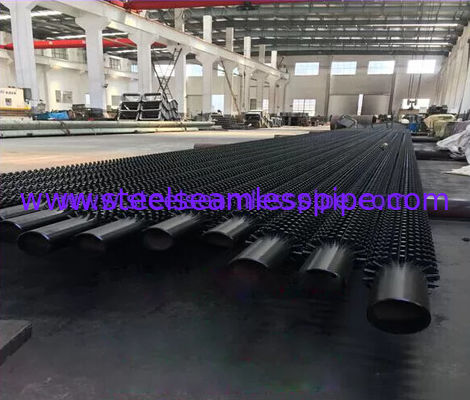

ASTM A335 P5/ P9/ P11/P22 Fined Tube/ Studded Pipe, Karbon Çelik/Alloy Çelik, Fırın

ASTM A335 P11 P22 P9 P91 Sıcaklık Değiştiricisi Kullanımı İçin KARBON ÇECİKLERİNİN DÜZELİ TÜBE

HFW Solid Fined Tubes (Yüksek Frekanslı Kaynaklı Spiral Kaynaklı Katı Fined Tubes)

Helical Fined Tubes, tasarımcıya temiz duman gazları kullanılan bir dizi ısı değiştiricisi için yüksek termal verimlilik ve kompakt tasarım çözümleri sağlar.Helikal kanatlı tüpler hem katı hem de tırnaklı türde üretilir..

Helical Solid Fined Tubes, tüpün üzerine sürekli bir kanat şeridi sararak üretilir.Yüzgeçler tüpün etrafında sarılır ve sürekli kaynak yapılır.Pençe şeridi spiral tüpüne sarılır ve spiral kökü boyunca yüksek frekanslı bir elektrik süreci ile taban tüpüne sürekli olarak kaynaklanır.Pençe şeridi, tüp etrafında oluştuğu için gerginlik altında tutulur ve yan tarafa kısıtlanır., böylece şeridin taban boru yüzeyiyle güçlü temas halinde olmasını sağlar.gaz metal ark kaynak işlemini kullanarak.

Belirli bir boru veya boru boyutu için, uygun yüzgeç yüksekliğini belirleyerek, borunun birim uzunluğuna göre istenen ısı transferi yüzey alanı elde edilebilir.Yüzgeç kalınlığı ve/veya uzunluk metre başına yüzgeç sayısı.

HFW Katı Fined Tube

Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratikte herhangi bir ısı değiştiricisi uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri verimli, tüm sıcaklık ve basınç koşullarında kanatın tüple etkili bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanabilmesi.

Etkili ve termal olarak güvenilir bir bağ sağlamak için yüksek frekanslı elektrikli direnç kaynakla taban borusuna sürekli bir spiral kanat takılır.

Teknik ayrıntılar/Base Tube ayrıntıları

Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.

Boru kalınlığı: En az 2 mm'den 16 mm'e kadar

Tüp malzemesi: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift katlı çelik, süper çift katlı çelik, inconel, yüksek kromlu yüksek nikel ve inkolaj, CK 20 malzemesi ve bazı diğer malzemeler.

Fin Ayrıntıları

Pençeler kalınlığı: Min. 0,8 mm'den Max. 4 mm'ye kadar

Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)

Fin yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter

Malzeme: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift kat çelik ve inkolloy.

Hızlı bir teklif için, lütfen aşağıdaki şartlarla gönderin:

Parça sayısı,

Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.

Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.

Teslimat süresi gereklidir.
