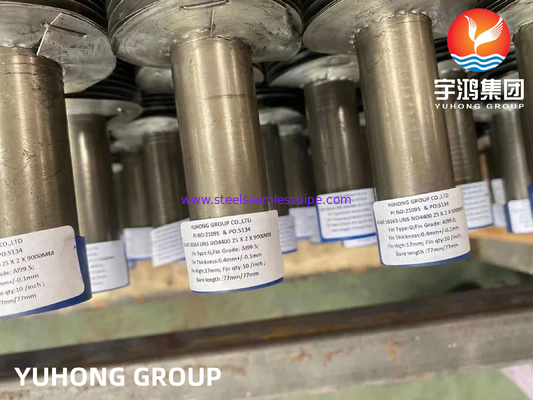

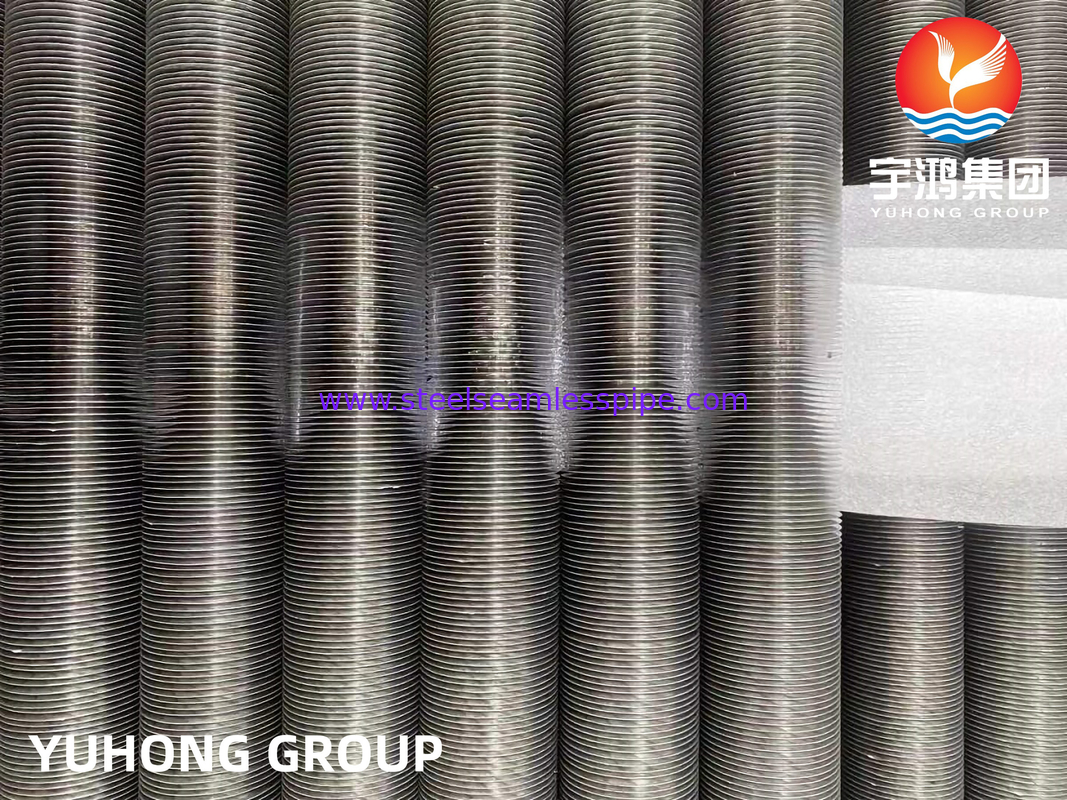

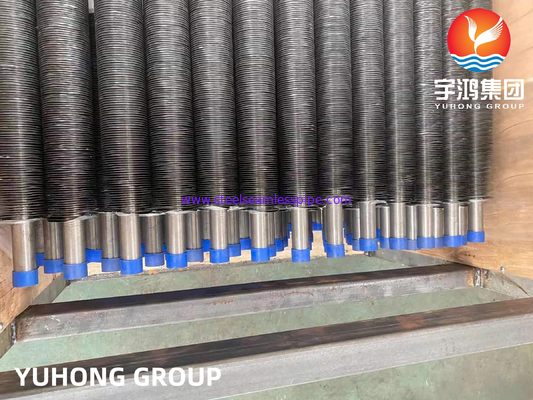

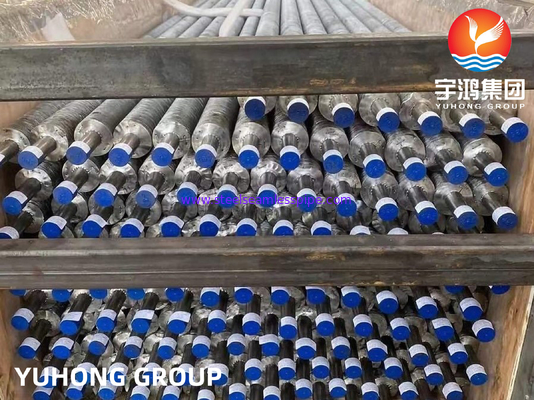

ASME SB163UNS N04400 Monel 400 G Tipi Isı Değiştiricisi Uygulamaları İçin Fined Tube
G tipi kanatlı borular, ısı aktarımının çok önemli olduğu endüstrilerde yaygın olarak kullanılan bir ısı değiştiricisi bileşenidir.Bu borular, iki ortam arasında ısı aktarma verimliliğini artıran özel bir yüzgeç tasarımına sahiptirDeniz yüzgeçleri, boruların yüzey alanını iyileştirir ve böylece ısı aktarım hızını arttırır. G tipi yüzgeçler de dahil olmak üzere yüzgeçli borular genellikle kazanlarda, klima sistemlerinde, ısı değiştiricilerinde,ve verimli ısı transferi gerektiren diğer endüstriyel uygulamalarG tipi yüzgeç tasarımı tipik olarak dalgalı bir şekle sahiptir, bu da daha iyi ısı aktarım verimliliği için yüzey alanını artırmaya yardımcı olur.
Monel 400 tüpü hakkında.
Monel, nikel alaşımları grubuna aittir. Kimyasal bileşimlerinde yüksek konsantrasyonlarda bakır ve krom ile üretilir.Bu borular korozyon gerginliği kaynaklı ortamlarda yeterli tasarlanmıştırHerhangi bir sıcaklıkta kolayca ayrılmazlar veya deforme olmazlar. SB 163 N04400Sıfırlık derecesi, üstün dayanıklılık ve mükemmel mekanik özelliklere sahip olarak tasarlanmıştır.Bu sınıfın ürünleri kolayca %40 uzanabilir..
Monel 400Yüksek sıcaklıklarda deniz suyuna ve buharına, ayrıca tuz ve kaustik çözeltilere dayanıklı bir nikel-bakır alaşımıdır (yaklaşık % 67 Ni ∼ % 23 Cu).Alaşım 400, sadece soğuk işlemle sertleştirilebilen katı bir çözeltme alaşımıdır.Bu nikel alaşımı, iyi korozyon direnci, iyi kaynaklanabilirlik ve yüksek dayanıklılık gibi özelliklere sahiptir.Hızla akan tuzlu veya deniz suyunda düşük korozyon oranı, çoğu tatlı sudaki stres korozyon çatlamasına karşı mükemmel dirençle birleştirilir, ve çeşitli aşındırıcı koşullara dirençliliği, deniz uygulamalarında ve diğer oksitlenmeyen klorür çözeltilerinde yaygın olarak kullanılmasına neden oldu.
Tüp Kimyasal Tasarımı
| Sınıf |
C |
M |
Evet. |
S |
Cu |
Fe |
Ni |
Kr |
| Monel 400 |
0.30 en fazla |
2.00 en fazla |
0.50 en fazla |
0.24max |
28.0-34.0 |
2.50 en fazla |
63.00 dakika |
- Evet. |
Tüp Mekanik Özellikleri
| Eleman |
yoğunluk |
Erime Noktası |
Çekim Gücü |
Üretim Gücü (0.2% Offset) |
Uzunluk |
| Monel 400 |
8.8 g/cm3 |
1350 °C (2460 °F) |
Psi 80.000, MPa 550 |
Psi 35000, MPa 240 |
% 40 |
Tüp Fiziksel Özellikleri
| Özellikler |
Metrik |
İmparatorluk |
| yoğunluk |
8.8 gm/cm3 |
0.318 lb/in3 |
G tipi kanatlı tüp özellikleri
1Kompakt tasarım.
2Yüksek performanslı.
3. Kolay kurulum
4. Daha az yer gerekiyor
5- Daha az kablo.
6. Optimize yüzey
7En iyi teknoloji kullanıldı.
8Ortalama korozyon koruması
9. Daha az enerji tüketimi
10Güvenilirliğin artması
11. Düşük bakım
12Yüksek mekanik direnç
G Tipi Fined Tube İşlemleri
G tipi kanatlı tüplerde kanatlar, metal şeridi bir oluk içine yerleştirerek hazırlanır.Döner doldurma yapılır sonuç olarak yüzgeçlerin taban borularına güçlü bir şekilde yapışmasıBu nedenle G-Fin tüpleri adı ortaya çıkmıştır. Yukarıda bahsedilen üç işlem eşzamanlı olarak gerçekleştirilir.Maksimum ısı transferi g-fin tüplerinden beklenir, çünkü yüzgeçler taban tüpüne sıkı bir şekilde bağlanır.
G tipi kanatlı tüpler genellikle yüksek sıcaklıklarda (yaklaşık 400 derece Sars) çalışır.Bu yüzgeçler atmosferik korozyona karşı nispeten daha az dirençlidir.Diğer taraftan, mekanik direnç kabul edilebilir. Paslanmaz çelik ve karbon çelik kanat malzemeleri de kullanılır, ancak çelik kanat şeritlerinin özel işlenmesi ve kullanımı gereklidir.Hava soğutucuları, radyatörler, vb. g-fin tüpleri kullanır.
Teknik ayrıntılar/Base Tube ayrıntıları
Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.
Boru kalınlığı: En az 2 mm'den 16 mm'e kadar
Tüp malzemesi: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift katlı çelik, süper çift katlı çelik, inconel, yüksek kromlu yüksek nikel ve inkolaj, CK 20 malzemesi ve bazı diğer malzemeler.
Hızlı bir teklif için, lütfen aşağıdaki şartlarla gönderin:
Parça sayısı
Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.
Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.
Teslimat süresi gereklidir.
Fin Tube'un Avantajı
Sıcak bir sıvıdan soğuk bir sıvıya boru duvarından ısı aktarmak, birçoğumuzun kanatlı boruları kullanmasının nedeni.Neden bu transfer için sıradan bir tüp kullanmıyorsun?Evet, yapabilirsin ama hız çok daha yavaş olacak.
Yüzgeçli tüp kullanmamakla dış yüzey alanı iç yüzey alanından önemli ölçüde daha büyük değildir.En düşük ısı transferi katsayısı olan sıvı, toplam ısı transferi hızını belirleyecektir.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Yüzey alanının dışında kanatlı tüpler büyür.Bu, belirli bir uygulama için gerekli olan toplam boru sayısını azaltır, bu da toplam ekipman boyutunu azaltır ve uzun vadede projenin maliyetini azaltabilir.Birçok uygulama durumunda, bir kanatlı tüp, maliyetin 1/3'ünden ve haciminin 1/4'ünden daha azına altı veya daha fazla çıplak tüpün yerine geçer.
Sıcak bir sıvıdan boru duvarından daha soğuk bir sıvıya ısı aktarımını içeren uygulamalar için, kanat borular kullanılır.sıvılardan biri hava veya başka bir gaz, hava tarafı ısı transferi katsayısı çok daha düşük olacaktır, bu nedenle ek ısı transferi yüzey alanı veya bir kanat boru değişicisi çok yararlıdır.Bir kanatlı tüp değişkeninin genel kalıp akışı genellikle çapraz akıştırBununla birlikte, paralel akış veya karşı akış da olabilir.
Pençeler, ısı değiştiricisi borusunun etkili yüzey alanını artırmak için kullanılır.Kabuklu borular, boruların dışındaki ısı aktarım katsayısı içindekiden önemli ölçüde daha düşük olduğunda kullanılır.Başka bir deyişle, sıvıdan gaz, buhardan gaz, buhardan havaya ısı değiştiricisi ve termal sıvıdan havaya ısı değiştiricisi gibi ısı aktarılır.
G Tipi Fined Tubes kullanılan endüstriler
1. Kauçuk bitkileri
2. Elektrik santralleri
3Petrol endüstrileri
4Kimyasal endüstriler
Diğer Uygulamalar
1Deniz mühendisliği.
2Kimyasal ve hidrokarbon işleme ekipmanları.
3- Benzin ve tatlı su tankları.
4- Ham petrol sosları.
5- Havalandırma ısıtıcıları.
6. kazan besleme su ısıtıcıları ve diğer ısı değiştiricileri.
7. Valfler, pompalar, şaftlar, armatürler ve bağlayıcılar.
8Endüstriyel ısı değiştiricileri.
9Klorlu çözücüler.
10Ham petrol damıtma kuleleri.
