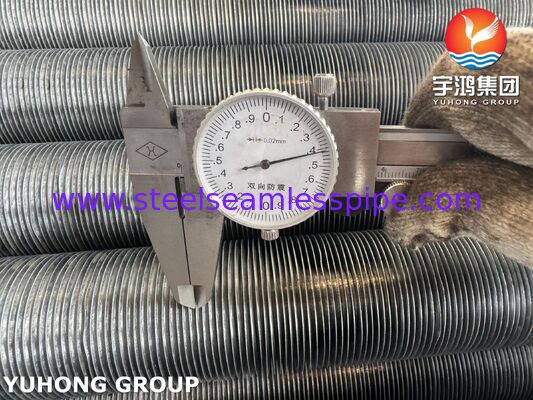

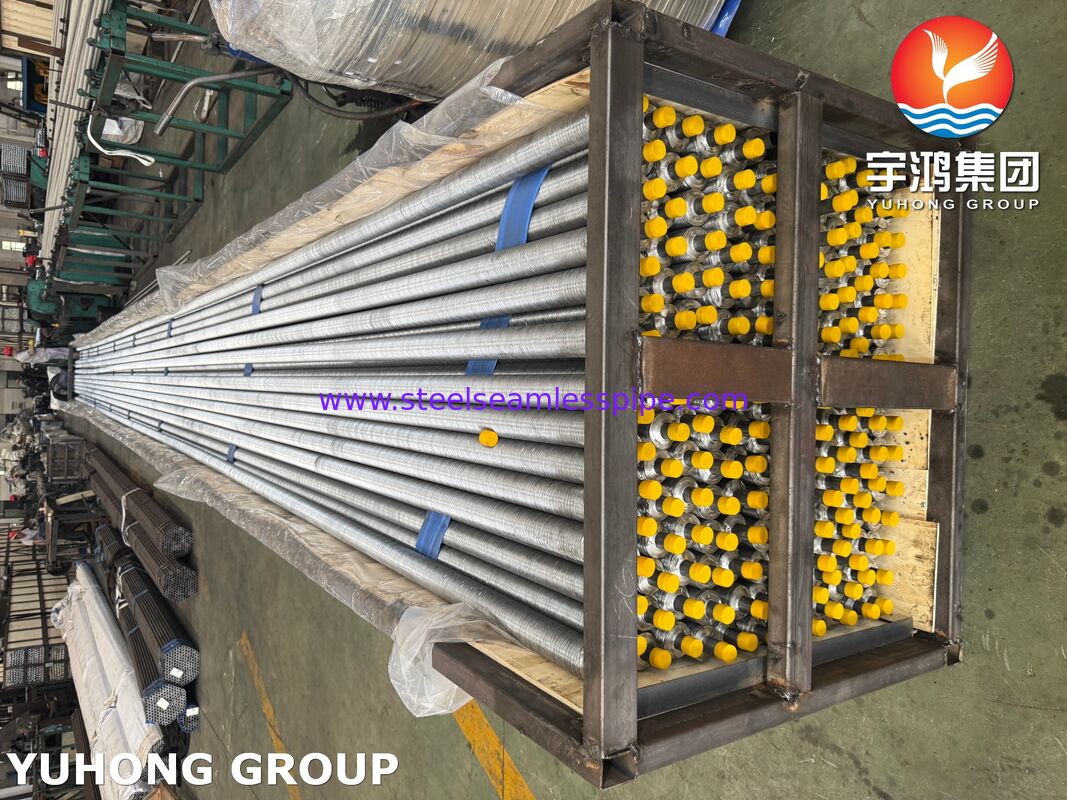

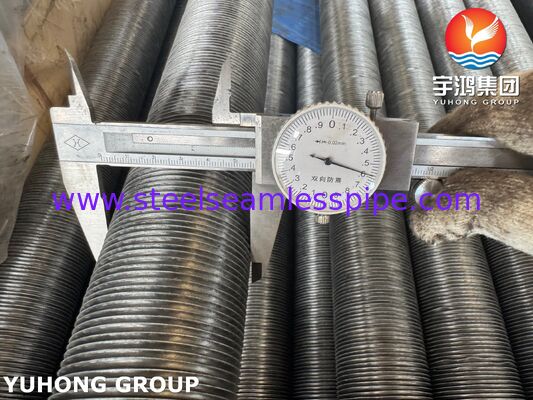

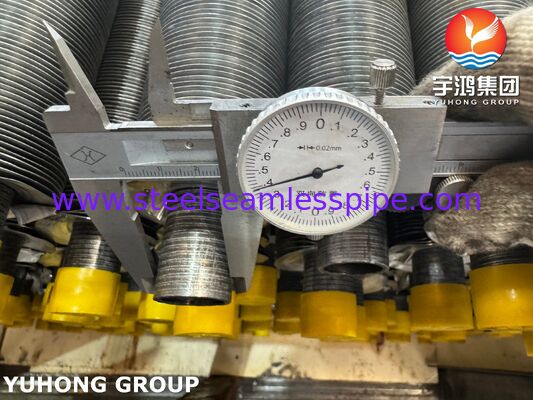

Hava soğutulmuş ısı değiştiricileri için KL Tip Fined Tubes
Ürün Genel Görünümü
ASME SA179 malzemesi ile üretilen KL Tipi Fined Tubesyaygın olarak kullanılan ısı transferi bileşenleriHava soğutmalı ısı değiştiricileri (ACHE), endüstriyel soğutucular, kondansatörler ve işlem ısı değiştiricileriÜrün, soğuk çekim düşük karbonlu çelikten oluşur.ASME SA179 taban borusuAlüminyum bir L ayağı kanatlı, mekanik olarak özel olarak kıvrılmış bir boru yüzeyine kilitlenmiştir.
KL kanatlama işlemi, geleneksel L tipi kanat tüplerine kıyasla boru ve kanat arasında daha güçlü bir mekanik bağlantı yaratır.Döner tüp yüzeyi temas basıncını arttırır ve yüzgeç kararlılığını arttırır, KL kanatlı tüpleriTermal döngü, titreşim ve açık havada sürekli çalışma.
ASME SA179 KL kanatlı borular genelliklerafineriler, petrokimyasal tesisler, doğal gaz tesisleri, güç üretimi sistemleri, HVAC ekipmanları ve endüstriyel soğutma üniteleriverimli hava tarafı ısı aktarımı ve güvenilir uzun vadeli performans gerektirdiğinde.
Ana Özellikler ve Faydaları
Gelişmiş Mekanik Penis Bağlantısı
KL yüzgeç tasarımı şunları kullanır:
- Tüp yüzeyinde hassas kükreş
- Helikal olarak sarılmış L şeklindeki alüminyum kanat şeridi
- Pençe ayağı ile boru arasındaki mekanik kilitleme
Bu yapı, sıcaklık dalgalanmalarından ve ekipman titreşiminden kaynaklanan kanat gevşemesine karşı daha iyi direnç sağlar.
Yüksek ısı transferi verimliliği
Genişletilmiş yüzgeç yüzeyi, dış ısı aktarım alanını arttırır ve hava soğutmalı ısı değiştiricilerinin ekipman ayak izini azaltarak daha yüksek termal performans elde etmelerini sağlar.
ASME SA179 tüpünün mükemmel şekillendirilebilirliği
ASME SA179 düşük karbonlu çelik borular:
- Fining işlemleri için mükemmel esneklik
- Birbirine eşit duvar kalınlığı
- Güvenilir mekanik dayanıklılık
- İyi ısı iletkenliği
- Sıcaklık değiştiricisi hizmetinde istikrarlı performans
Maliyet Tasarruflu Isı Transfer Çözümü
KL kanatlı borular, performans ve ekonomi arasında bir denge sağlar ve onları orta sıcaklıklı hava soğutma uygulamaları için tercih edilen kanatlı boru tasarımlarından biri yapar.
Ana Uygulamalar
ASME SA179 KL kanatlı borular yaygın olarak kullanılır:
Hava soğutmalı ısı değiştiricileri (ACHE)
- Rafineri hava soğutucuları
- Petrokimyasal işlem soğutucuları
- Gaz kompresörleri ve sonrası soğutma makineleri
- Doğal gaz soğutma sistemleri
- Kimyasal işlem soğutma üniteleri
Kondensatörler ve Isı Değiştiriciler
- Hidrokarbon kondensatörleri
- Buhar kondensatörleri
- Petrol soğutucuları
- Yağlı ısı değiştiricileri
- Kabuklu tüplü ısı değiştiricilerinden oluşan paketler
Endüstriyel Soğutma Sistemleri
- Elektrik santralinin yardımcı soğutması
- HVAC kondansör üniteleri
- Soğutma sistemleri
- Atık ısı geri kazanma ekipmanları
Ortak Özellikler ve Boyut aralığı
| Ürün |
Tipik Spesifikasyon |
| Temel tüp malzemesi |
ASME SA179 dikişsiz soğuk çekim düşük karbonlu çelik |
| Pençe tipi |
KL Tipi (Knurled L-Foot Wrapped Fin) |
| Pençe malzemesi |
Alüminyum 1060 / Alüminyum 1100 / Bakır (iletilmez) |
| Tüpün dış çapı |
12.7 mm ️ 38.1 mm (1/2" ️ 1-1/2") |
| Tüp Duvarı Kalınlığı |
1.0 mm 3.5 mm |
| Tüp Uzunluğu |
3,000 mm 18,000 mm |
| Yüzgeç yüksekliği |
8 mm 19 mm |
| Yüzgeç kalınlığı |
0.25 mm ️ 0.50 mm |
| Fin Pitch |
1.5 mm 3.5 mm (yaklaşık 717 yüzgeç/inç) |
| Maksimum çalışma sıcaklığı |
Genellikle yüzgeç malzemesine ve çalışma koşullarına bağlı olarak 250 °C'ye kadar |
Özel KL kanat tüp boyutları, müşteri çizimlerine, termal tasarım gereksinimlerine ve ısı değiştiricisi üreticisinin özelliklerine göre üretilebilir.
ASME SA179 Kimyasal bileşim
ASME SA179, tüpsel ısı değiştiricileri, kondansörler ve benzer ısı transferi ekipmanları için dikişsiz soğuk çekim düşük karbonlu çelik borular belirtir.
Tipik kimyasal bileşim:
| Eleman |
Gereklilik |
| Karbon (C) |
0.06 18% |
| Mangan (Mn) |
0.27 0.63% |
| Fosfor (P) |
≤ 0,035% |
| Kükürt (S) |
≤ 0,035% |
Kontrol edilen düşük karbon kompozisyonu, mükemmel işlenebilirlik, soğuk çalışma performansı ve KL kanatlama işlemi sırasında çatlamaya direnç sağlar.
ASME SA179 Mekanik Özellikler
Tipik mekanik gereksinimler:
| Mülkiyet |
Asgari Gereklilik |
| Çekim Gücü |
325 MPa |
| Üretim Gücü |
180 MPa |
| Uzunluk |
% 35 |
| Sertlik |
En fazla 72 HRB |
Bu mekanik özellikler, tüpün üretim süreçlerine dayanabilmesini ve ısı değiştiricisinin çalışması sırasında yapısal güvenilirliği korumasını sağlar.
Üretim süreci
1Çiğ tüp denetimi.
ASME SA179 dikişsiz borular aşağıdakiler için denetlenir:
- Kimyasal bileşim
- Dış çapının doğruluğu
- Duvar kalınlığı
- Yüzey durumu
- Düzlük
2. Tüp Gürültüsü
Tüp ve kanat arasındaki bağlanma alanını artırmak için tüpün dış yüzeyi mekanik olarak bir kıvrılmış desenle işlenir.
3. Fin sarma
Bir alüminyum L şeklindeki yüzgeç şeridi, sıkı bir mekanik bağlantı oluşturan kıvrılmış tüpün etrafına sürekli sarılır.
4. Fin Sıkıştırma ve Kalibrasyon
Yüzgeç ayağı, temas kalitesini ve ısı aktarım verimliliğini artırmak için boru yüzeyine sıkıca basılır.
5Son Kalite Denetimi
Bitmiş KL kanatlı borular boyut doğruluğu, kanatlı yapıştırma kalitesi ve yüzey durumu için kontrol edilir.
Denetim ve Test Metotları
ASME SA179 gereksinimlerine ve müşteri özelliklerine uygunluğunu sağlamak için, KL kanatlı borular kapsamlı bir denetimden geçiyor:
Temel tüp testi
- Optik emisyon spektrometre ile kimyasal bileşim analizi
- Çekim dayanıklılığı testi
- Güç testleri
- Uzunluk testleri
- Sertlik testi
- Düzleştirme testi
- Yanma testi
- Hidrostatik basınç testi
- Eddy akım incelemesi
- Ultrasonik test (belirtildiğinde)
KL Fined Tube Denetimi Tamamlandı
- Tüp çapı ölçümü
- Boru uzunluğunun doğrulanması
- Pençe yüksekliği denetimi
- Fin pitch ölçümü
- Pençe kalınlığı denetimi
- Fin bağlama incelemesi
- Düzlük kontrolü
- Görsel yüzey denetimi
Kaliteli Belgeler
Kullanılabilir belgelere şunlar dahildir:
- ASME SA179 malzeme sertifikaları
- EN 10204 3.1 denetim sertifikaları
- Mekanik test raporları
- Yok edici olmayan test raporları
- Boyut kontrol kayıtları
Hizmet edilen endüstriler
| Endüstri |
Tipik Ekipman |
| Petrol ve Gaz |
Hava soğutucuları, işlem kondansatörleri |
| Petrokimya |
Gaz soğutucuları, hidrokarbon değiştiricileri |
| Kimyasal İşleme |
Isı geri kazanma sistemleri |
| Elektrik üretimi |
Soğutma ekipmanları |
| HVAC & Soğutma |
Kondensasyon üniteleri |
| Endüstriyel Üretim |
Süreç soğutma sistemleri |
Neden ASME SA179 KL Fined Tubes'i seçmelisiniz?
ASME SA179 KL kanatlı borular, hava soğutmalı ısı değiştiricisi uygulamaları için güvenilir bir çözüm sunar.verimli ısı aktarımı, güvenli kanat bağlama ve ekonomik işletimYüksek kaliteli bir dikişsiz karbon çelik tüpü ve mekanik olarak kilitli alüminyum yüzgeç kombinasyonu, zorlu endüstriyel ortamlarda istikrarlı bir performans sağlar.
Mükemmel üretilebilirliği, kanıtlanmış ısı transferi kabiliyeti ve geniş uygulama esnekliği ile KL kanatlı borular, tasarım mühendisleri için tercih edilen bir seçim olmaya devam ediyor.Hava soğutucuları, kondansörler ve endüstriyel ısı değişim sistemleri.
