Hava Soğutucu Kondenserleri için Gömülü Fin Boruları (GOST 550-2020 + AL1060)
Ürüne Genel Bakış
Hava Soğutucu Kondenserleri için Gömülü Fin Borularıiçin tasarlanmış yüksek performanslı ısı transfer bileşenleridir.hava soğutmalı kondenser sistemleri (ACC)ve büyük ölçekli endüstriyel soğutma uygulamaları. ile üretilmiştirAL1060 alüminyum gömülü kanatçıklarla birleştirilmiş GOST 550-2020 karbon çeliği taban borusuBu tüpler mükemmel termal iletkenlik, mekanik mukavemet ve uzun vadeli korozyon direnci sağlar.
Gömülü kanatçık yapısı, çelik borunun dış yüzeyine sarmal oyukların işlenmesi ve alüminyum kanatçıkların oluklara sıkıca yerleştirilmesiyle üretilir. Bu mekanik birleştirme yöntemi, dayanıklı bir kanattan boruya bağlantı oluşturarak yüksek titreşim, termal döngü ve dış mekan çalışma koşullarında bile verimli ısı transferi sağlar.
Bu fin tüpleri yaygın olarak uygulanırenerji santralleri, petrokimya tesisleri, rafineri üniteleri, doğalgaz işleme tesisleri ve endüstriyel buhar yoğuşma sistemleriGüvenilir ısı atma performansı ve uzun hizmet ömrünün gerekli olduğu yerlerde.
Ürün Özellikleri ve Avantajları
1. Yüksek Isı Verimliliği
AL1060 alüminyum kanatlar mükemmel ısı iletkenliği sağlayarak çıplak borulara kıyasla harici ısı transfer alanını önemli ölçüde artırır. Genişletilmiş yüzey alanı, hava tarafı ısı transfer verimliliğini artırarak kompakt kondenser tasarımlarına olanak tanır.
2. Kanat ve Boru Arasında Güçlü Mekanik Bağ
Gömülü kanat üretim süreci, alüminyum kanatçık ile çelik boru arasında sıkı bir mekanik bağlantı oluşturur. Bu, sıcaklık dalgalanmaları, titreşim ve uzun süreli çalışma sırasında kanatçıkların gevşemesini önler.
3. Mükemmel Dış Mekan Korozyonu Direnci
Alüminyum kanatçıklar doğal olarak koruyucu bir oksit tabakası oluşturarak atmosferik korozyona karşı direnç sağlar. GOST 550-2020 çelik boru, kondenser servisi için güvenilir basınç taşıma kapasitesi sunar.
4. Zorlu Endüstriyel Ortamlara Uygun
Gömülü kanatlı tüpler özellikle aşağıdakilere maruz kalan hava soğutmalı kondenserler için uygundur:
- Yüksek ortam sıcaklıkları
- Toz ve endüstriyel atmosfer
- Sürekli titreşim
- Büyük sıcaklık değişimleri
Üretim Süreci
-
Taban Tüpünün Hazırlanması
- GOST 550-2020 karbon çelik borular incelenir ve yüzeyleri temizlenir.
- Finişleme öncesinde boru boyutları ve yüzey kalitesi doğrulanır.
-
Oluk İşleme
- Helisel oluklar borunun dış yüzeyine hassas bir şekilde işlenmiştir.
- Oluk derinliği ve eğimi, alüminyum kanatçıkların uygun şekilde yerleştirilmesini sağlamak için kontrol edilir.
-
Alüminyum Kanat Gömme
- AL1060 alüminyum şeritler kontrollü gerilim altında oluklara sarılır.
- Güvenli bağlanmayı sağlamak için tüp malzemesi kanat kökü etrafında mekanik olarak genişletilir.
-
Bitirme Tedavisi
- Boyutsal inceleme
- Yüzey kalite muayenesi
- Hidrolik basınç testi
- Nihai kalite doğrulaması
Ortak Özellikler
| Öğe |
Şartname Aralığı |
| Taban Boru Malzemesi |
GOST 550-2020 Karbon Çelik |
| Kanat Malzemesi |
AL1060 Alüminyum |
| Tüp Tipi |
Dikişsiz Çelik Boru |
| Üretim Tipi |
Gömülü / Yivli L-ayak Mekanik Bağlı Fin Borusu |
| Boru Dış Çapı |
25,4 mm – 76,2 mm |
| Boru Et Kalınlığı |
2,0 mm – 8,0 mm |
| Tüp Uzunluğu |
3.000 mm – 18.000 mm |
| Yüzgeç Yüksekliği |
8 mm – 20 mm |
| Yüzgeç Kalınlığı |
0,2 mm – 0,5 mm |
| Yüzgeç Aralığı |
2,0 mm – 5,0 mm |
| Maksimum Çalışma Sıcaklığı |
Yaklaşık 300°C'ye kadar (tasarım koşullarına bağlı olarak) |
Müşteri çizimlerine ve kondenser tasarım gereksinimlerine göre özelleştirilmiş boyutlar mevcuttur.
Tipik Uygulamalar
Gömülü kanatlı borular ile üretilmiştirGOST 550-2020 + AL1060 malzemeleriyaygın olarak kullanılır:
- Hava soğutmalı kondenserler (ACC)
- Buhar türbini kondenser sistemleri
- Enerji üretim tesisleri
- Petrokimya proses soğutma üniteleri
- Rafineri ısı geri kazanım sistemleri
- Doğal gaz işleme tesisleri
- Endüstriyel soğutma sistemleri
- Büyük ölçekli ısı eşanjörü ekipmanı
Muayene ve Test Yöntemleri
Güvenilirliği ve endüstriyel ısı eşanjörü gereksinimlerine uygunluğu sağlamak için, gömülü kanatçıklı borular kapsamlı denetim prosedürlerinden geçirilir.
1. Hammadde Denetimi
- Malzeme sertifikalarının doğrulanması (MTC)
- Kimyasal bileşim analizi
- Mekanik özellik testi
- Boyutsal inceleme
2. Temel Tüp Testi
- Ultrasonik test (UT)
- Girdap akımı testi (ECT)
- Hidrolik basınç testi
- Görsel yüzey incelemesi
3. Fin Bond Kalite Kontrolü
- Kanattan boruya bağlanma muayenesi

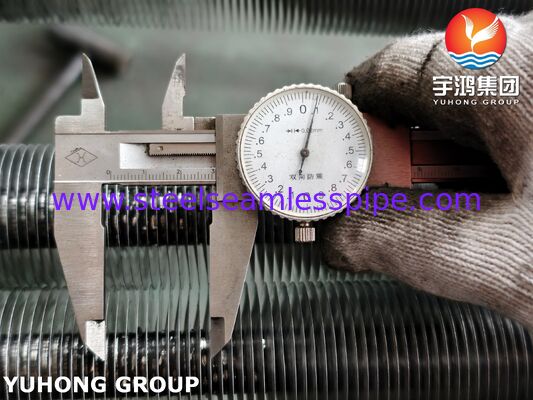

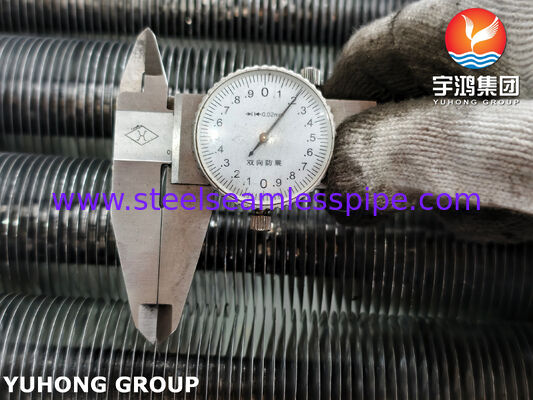

- Kanat yüksekliği ve eğim ölçümü
- Çekme mukavemeti doğrulaması
- Yüzey kusur muayenesi
4. Son Denetim

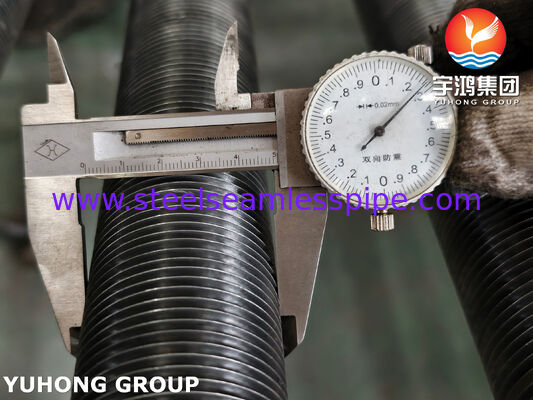

- Dış çap ölçümü
- Duvar kalınlığı kontrolü
- Boru düzgünlüğü muayenesi
- Uzunluk doğrulaması

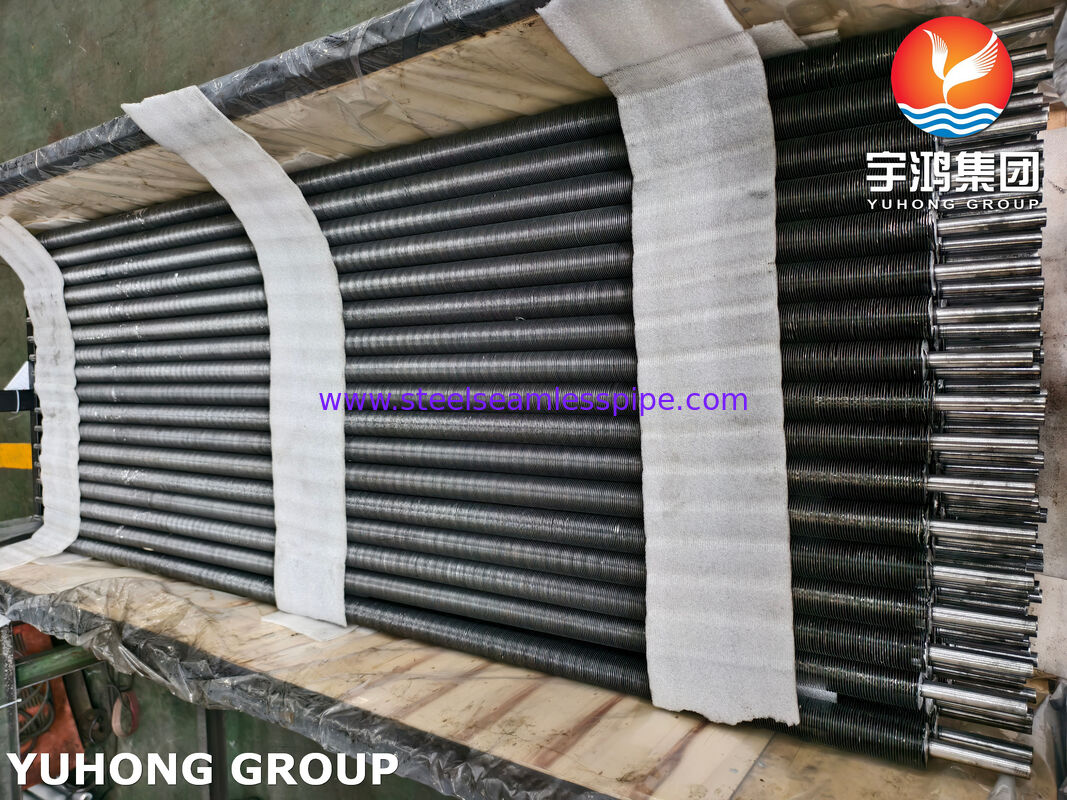

- Ambalaj denetimi
Kimyasal Bileşim
GOST 550-2020 Karbon Çelik Taban Borusu (Tipik)
| Öğe |
Tipik İçerik (%) |
| Karbon (C) |
≤ 0,25 |
| Silikon (Si) |
0,17 – 0,37 |
| Manganez (Mn) |
0,35 – 0,80 |
| Fosfor (P) |
≤ 0,035 |
| Kükürt (S) |
≤ 0,035 |
| Demir (Fe) |
Denge |
Kimyasal bileşim, müşteri tarafından belirlenen spesifik GOST çelik kalitesine göre değişiklik gösterebilir.
AL1060 Alüminyum Kanat Malzemesi
| Öğe |
Tipik İçerik (%) |
| Alüminyum (Al) |
≥ 99,60 |
| Silikon (Si) |
≤ 0,25 |
| Demir (Fe) |
≤ 0,35 |
| Bakır (Cu) |
≤ 0,05 |
| Manganez (Mn) |
≤ 0,03 |
| Magnezyum (Mg) |
≤ 0,03 |
| Çinko (Zn) |
≤ 0,05 |
Mekanik Özellikler
GOST 550-2020 Çelik Boru (Tipik)
| Mülk |
Gereklilik |
| Çekme Dayanımı |
370 – 500 MPa |
| Akma Dayanımı |
≥ 215 MPa |
| Uzama |
≥ %20 |
| Sertlik |
Geçerli sınıf gerekliliklerine göre |
AL1060 Alüminyum Kanat Malzemesi
| Mülk |
Tipik Değer |
| Çekme Dayanımı |
70 – 130 MPa |
| Akma Dayanımı |
20 – 80 MPa |
| Uzama |
≥ %20 |
| Yoğunluk |
2,70 g/cm³ |
| Isı İletkenliği |
Yaklaşık. 230 W/m·K |
Neden Gömülü Fin Tüplerimizi Seçmelisiniz?
- Uluslararası ısı eşanjörü endüstrisinin gereksinimlerine uygun olarak üretilmiştir
- Güvenilir GOST 550-2020 çelik boru performansı
- Yüksek iletkenliğe sahip AL1060 alüminyum kanatçıklar
- Güçlü mekanik kanat-boru bağlantısı
- Yüksek kapasiteli hava soğutmalı kondenser uygulamaları için uygundur
- Üretim boyunca sıkı denetim
- EPC yüklenicileri ve OEM ısı eşanjörü üreticileri için özel boyutlar mevcuttur
