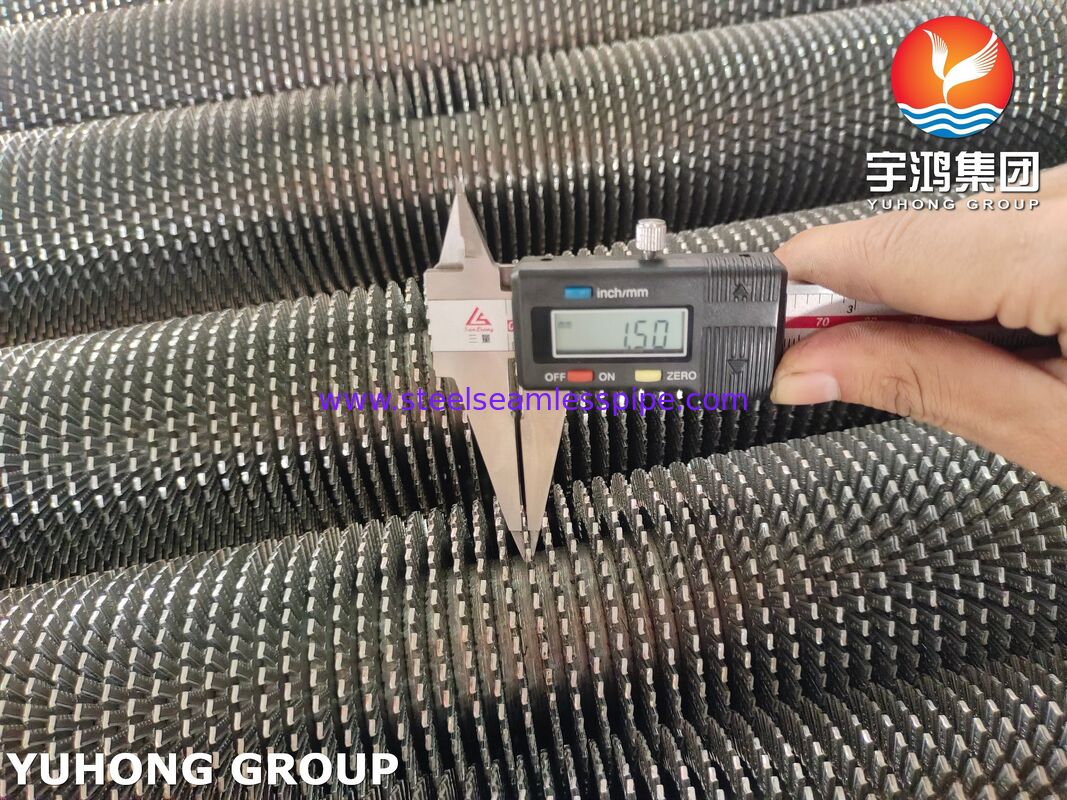

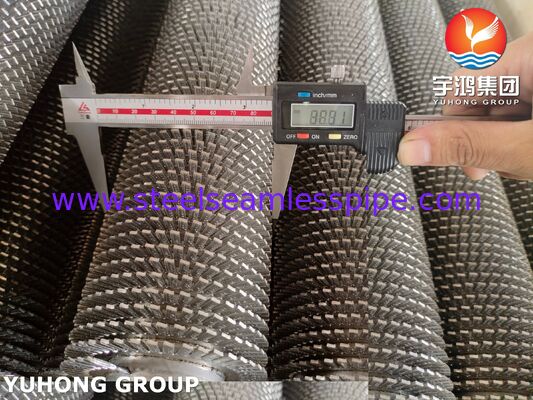

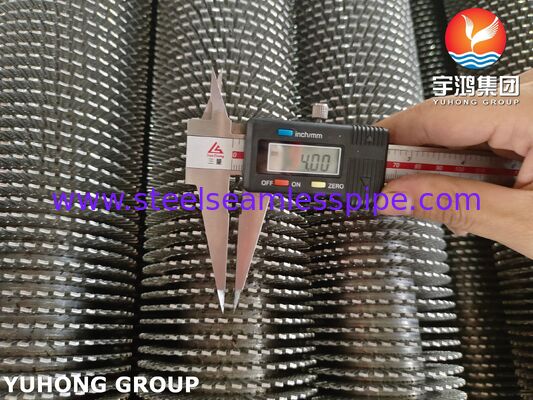

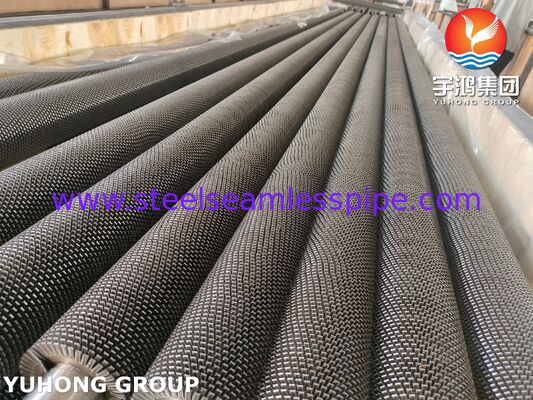

ASME SA192 Tırtıklı Finli Borular
Ürüne Genel Bakış
ASME SA192 Tırtıklı Finli Borular, ASME SA192 spesifikasyonuna uygun dikişsiz karbon çelik borular üzerine tırtıklı çelik kanatçıkların helisel olarak kaynaklanmasıyla üretilen yüksek performanslı uzatılmış yüzeyli borulardır. Verimli ısı transferi için tasarlanan bu kanatlı borular, mükemmel mekanik mukavemeti ve termal iletkenliği korurken, harici ısı değişim yüzeyini önemli ölçüde artırır.
Tırtıklı kanat tasarımı, hava akışında kontrollü türbülans yaratarak termal sınır katmanını azaltır ve düz katı kanatçıklı tüplere kıyasla konvektif ısı transfer verimliliğini artırır. Bu tasarım aynı zamanda toz birikimini de en aza indirerek tırtıklı kanatlı boruları kirlenmeye karşı direncin gerekli olduğu ortamlar için özellikle uygun hale getirir.
ASME SA192 malzemesi, mükemmel ısı transfer özellikleri, güvenilir kaynaklanabilirlik ve orta basınç ve yüksek sıcaklık koşulları altında güvenilir performansıyla geniş çapta tanınmaktadır ve bu da onu endüstriyel ısı geri kazanım ekipmanı için ideal bir seçim haline getirmektedir.
Özellikler
- Birinci sınıf ASME SA192 dikişsiz karbon çelik borulardan üretilmiştir
- Maksimum ısı transfer verimliliği için helisel kaynaklı tırtıklı kanatçıklar
- Azaltılmış hava tarafı basınç düşüşü
- Kirlenme ve toz birikmesine karşı geliştirilmiş direnç
- Mükemmel termal iletkenlik
- Sürekli kanatçık bağlantısıyla yüksek kaynak bütünlüğü
- Düzgün kanat geometrisi ve aralığı
- Sürekli yüksek sıcaklıkta servis için uygundur
- Mükemmel boyutsal doğruluk
- Düşük bakım gereksinimleriyle uzun çalışma ömrü
Tipik Uygulamalar
ASME SA192 Tırtıklı Finli Borular aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Kızdırıcı ve Ekonomizör
- Hava Ön Isıtıcıları
- Ateşlemeli Isıtıcılar
- Isı Geri Kazanımlı Buhar Jeneratörleri (HRSG)
- Petrokimya Eşanjörleri
- Rafineri Proses Isıtıcıları
- Endüstriyel Kazanlar
- Enerji Üretim Tesisleri
- Gübre Tesisleri
- Kimyasal İşleme Tesisleri
- Petrol ve Gaz Tesisleri
- Deniz Isı Geri Kazanım Sistemleri
Üretim Süreci
Üretim süreci şunları içerir:
- Gelen hammadde denetimi
- Borunun doğrultulması ve hazırlanması
- Çelik şerit kanatçık şekillendirme
- Yüzgeç şeridinin tırtıklı kesimi
- Kanatların yüksek frekans dirençli kaynağı
- Kaynak dikişi muayenesi
- Boyut doğrulama
- Hidrostatik veya pnömatik test (belirtildiği zaman)
- Yüzey temizliği
- Korozyona karşı koruma
- Son muayene ve paketleme
Standart Boyut Aralığı
| Öğe |
Standart Aralık |
| Taban Tüpü OD |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Boru Et Kalınlığı |
2,0 mm – 8,0 mm |
| Tüp Uzunluğu |
18.000 mm'ye kadar |
| Yüzgeç Yüksekliği |
8 mm – 25 mm |
| Yüzgeç Kalınlığı |
0,8 mm – 2,0 mm |
| Yüzgeç Aralığı |
3,5 mm – 12 mm |
| Kanat Yoğunluğu |
80–285 kanatçık/m |
| Tüp Malzemesi |
ASME SA192 |
| Kanat Malzemesi |
Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik (servis koşullarına göre) |
Müşteri çizimlerine ve termal tasarım gereksinimlerine göre özel boyutlar mevcuttur.
ASME SA192 Kimyasal Bileşimi
| Öğe |
Maksimum (%) |
| Karbon (C) |
0,18 |
| Manganez (Mn) |
0,27–0,63 |
| Fosfor (P) |
0,035 |
| Kükürt (S) |
0,035 |
| Silikon (Si) |
0,25 |
Kontrollü düşük karbonlu bileşim, iyi termal iletkenliği ve mekanik performansı korurken mükemmel kaynaklanabilirlik sağlar.
Mekanik Özellikler
| Mülk |
Değer |
| Çekme Dayanımı |
Minimum 325 MPa |
| Akma Dayanımı |
Minimum 180 MPa |
| Uzama |
Asgari %35 |
| Sertlik |
ASME SA192 gerekliliklerini karşılar |
| Düzleştirme Testi |
Geçmek |
| Genişletme Testi |
Geçmek |
| Hidrostatik Test |
ASME SA192 tarafından belirtildiği gibi |
Bu mekanik özellikler ASME SA192'yi güvenilir basınç performansı ve termal verimliliğin gerekli olduğu kazan ve ısı eşanjörü servisi için uygun kılar.
Muayene ve Test
Her ASME SA192 Tırtıklı Finli Boru, aşağıdakiler de dahil olmak üzere kapsamlı kalite denetimlerinden geçebilir:
Hammadde Kontrolü
- Malzeme sertifikası doğrulaması
- Kimyasal bileşim analizi
- Mekanik özellik doğrulaması
Boyutsal Muayene
- Borunun dış çapı
- Duvar kalınlığı
- Tüp uzunluğu
- Yüzgeç yüksekliği
- Yüzgeç aralığı
- Yüzgeç kalınlığı
- Doğruluk
- Yüzgeç hizalaması
Kaynak Muayenesi
- Sürekli kaynak bütünlüğü denetimi
- Görsel kaynak muayenesi
- Kaynak penetrasyonu doğrulaması
- Fin bağ kalite kontrolü
Tahribatsız Muayene (Opsiyonel)
- Girdap Akımı Testi (ECT)
- Ultrasonik Test (UT)
- Manyetik Parçacık Testi (MT)
- Sıvı Penetrant Testi (PT)
Basınç Testi
- Hidrostatik Test
- Pnömatik Sızıntı Testi (belirtildiğinde)
Performans Doğrulaması
- Kanat yapışma testi
- Isı transfer yüzeyi muayenesi
- Yüzey bitirme denetimi
- Ambalaj denetimi
- Son görsel muayene
Tırtıklı Kanat Tasarımının Avantajları
Katı kanatlı borularla karşılaştırıldığında tırtıklı kanatlı borular şunları sağlar:
- Daha yüksek genel ısı transfer katsayısı
- Geliştirilmiş termal performans için geliştirilmiş hava türbülansı
- Kirlenmeye karşı daha iyi direnç
- Azaltılmış toz birikimi
- Daha düşük bakım gereksinimleri
- Gaz tarafı ısı değişiminde artırılmış verimlilik
- Uzun süreli çalışma sırasında daha istikrarlı termal performans
- Artan ekipman enerji verimliliği
Kalite Standartları
Üretim ve denetim, müşteri gereksinimlerine ve aşağıdakiler de dahil olmak üzere uluslararası kabul görmüş standartlara uygun olabilir:
- ASME SA192
- ASME Bölüm II
- ASME Bölüm VIII
- ASTM malzeme spesifikasyonları (varsa)
- Talep üzerine EN ve ISO denetim standartları
Ambalajlama
Ürünler nakliye hasarlarını önlemek için dikkatle korunur:
- Plastik uç kapakları
- Pas önleyici koruyucu kaplama (isteğe bağlı)
- Su geçirmez ambalaj
- Çelik çerçeve paketleri
- İhracat gönderileri için tahta sandıklar
- Özel ihracat ambalajı mevcut
Neden ASME SA192 Tırtıklı Finli Borularımızı Seçmelisiniz?
ASME SA192 Tırtıklı Finli Borularımız, ısı transfer verimliliğini en üst düzeye çıkarmak, işletme maliyetlerini azaltmak ve zorlu endüstriyel uygulamalarda uzun vadeli güvenilirlik sağlamak üzere tasarlanmıştır. Hassas yüksek frekanslı kaynak teknolojisi kullanılarak üretilen her tüp, mükemmel kanat-boru bağlantısı, boyutsal doğruluk ve güvenilir performans sağlamak için sıkı kalite kontrolünden geçer. Çok çeşitli standart ve özel konfigürasyonlarda mevcut olan kanatlı tüplerimiz, kazan ekonomizörleri, atık ısı geri kazanım sistemleri, hava soğutmalı ısı eşanjörleri ve verimli ve dayanıklı ısı değişimi gerektiren diğer termal ekipmanlar için ideal bir çözüm sunar.
