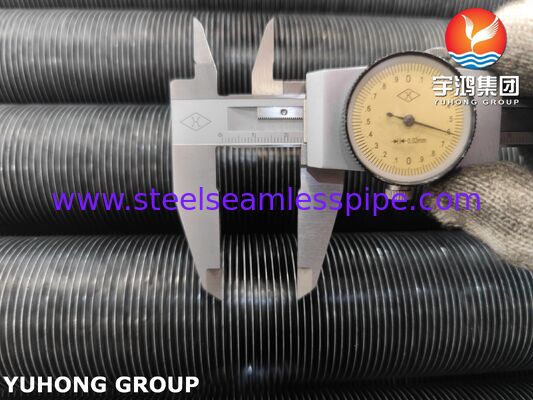

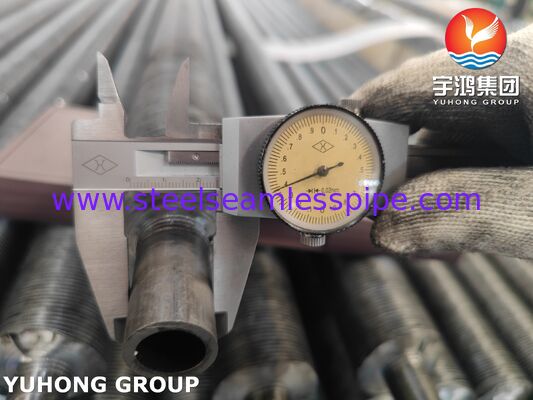

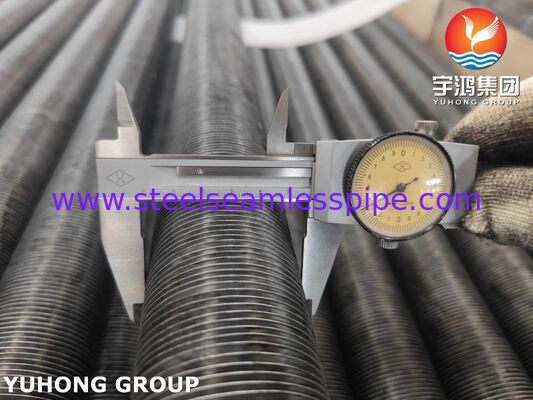

Kuru soğutucu için gömülü yüzgeç borular (ASME SA209 + Alüminyum 1060 yüzgeç malzemesi)

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Bu tasarım mükemmel termal iletkenliği, güçlü yüzgeç-tüp bağlanmasını ve termal döngü altında uzun vadeli istikrarı sağlar.

Daha iyi ısı aktarımı, kompakt tasarım ve korozyon direnci gerektiren, özellikle güç üretimi, petrokimya ve kazan sistemlerinde yaygın olarak kullanılan ısı değiştiricileridir.

• Kuru soğutucu
• Boiler ısı geri kazanma sistemleri
• Ateşli ısıtıcılar ve termal yağ ısıtıcılar
• Atık ısı geri kazanım üniteleri (WHRU)
• Elektrik santrallerinin ısı değiştiricileri
• Petrokimya ve rafineri ekipmanları

• Tüp aşırı dozu:19 mm ′′ 63.5 mm (3/4" ′′ 2-1/2")
• Tüp Duvarı Kalınlığı:2.0 mm 6.0 mm
• Yüzgeç yüksekliği:5 mm 17 mm
• Yüzgeç kalınlığı:0.3 mm 0.8 mm
• Fin Pitch:2 mm 8 mm
• Tüp uzunluğu:12.000 mm'ye kadar (özel uzunluklar mevcut)
• Pençe malzemesi:Alüminyum 1060 (veya eşdeğer yüksek saflıklı alüminyum şeridi)

Kimyasal bileşim (tipik):

• Karbon (C): 0,10 ∼0,20%
• Mangan (Mn): 0,30 ∼0,80%
• Fosfor (P): ≤0,025%
• Kükürt (S): ≤0,025%
• Silikon (Si): 0,10 ∼0,50%

Mekanik Özellikler (tipik):

• Çekim dayanıklılığı: ≥ 380 MPa
• Güç: ≥ 205 MPa
• Uzunluk: ≥ 30%

Kimyasal bileşimi:

• Alüminyum (Al): ≥ 99,6%
• Demir (Fe): ≤ 0,35%
• Silikon (Si): ≤ 0,25%
• Bakır (Cu): ≤ 0,05%

Anahtar özellikler:

• Mükemmel ısı iletkenliği
• Yüksek korozyon direnci
• Yerleştirme süreci için iyi esneklik

Yüksek performans ve güvenilirlik sağlamak için, gömülü yüzgeç tüpleri sıkı kalite kontrolü altında üretilir ve denetlenir:

• Ham madde PMI (pozitif malzeme tanımlaması)
• Boyut kontrolü (OD, yüzgeç yüksekliği, tonlama, oluk derinliği)
• Temel tüp bütünlüğü için Eddy akım testi (ECT)
• Hidrostatik basınç testi
• Ultrasonik test (UT) (gerektiğinde)
• Fin bağlanma gücü / çekim testi
• Görsel ve yüzey kalite denetimi
• Üçüncü taraf denetimi mevcut (SGS, BV, TUV)

• Üstün yüzgeç-tüp bağlama istikrarı
• Yüksek ısı transferi verimliliği
• Termal döngü altında mükemmel performans
• Pençe gevşeme veya titreşim hasarına karşı güçlü direnç
• Zorlu endüstriyel ortamlarda uzun kullanım ömrü
• Maliyet etkin ısı transferi çözümü
