ASME SA335 P9 Çivili Fin Boruları
Ürüne Genel Bakış

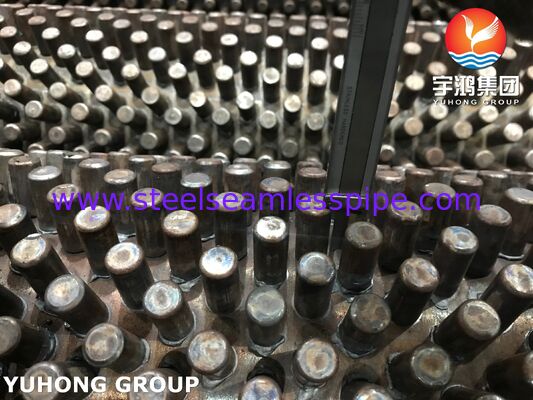

ASME SA335 P9 Çivili Fin Borularırafinerilerde, petrokimya tesislerinde, elektrik santrallerinde ve endüstriyel proses ısıtma sistemlerinde yüksek sıcaklık, yüksek basınç hizmeti için tasarlanmış birinci sınıf ısı transfer bileşenleridir. Üretildiği yerASME SA335 Sınıf P9 dikişsiz alaşımlı çelik boruBu çivili kanatlı borular, katı silindirik saplamaların dış boru yüzeyine otomatik olarak kaynaklanmasıyla üretilir; kirlenme, erozyon ve termal yorulmaya karşı mükemmel direnci korurken etkili ısı transfer alanını önemli ölçüde artırır.
P9 alaşımlı çeliğin %9 krom ve %1 molibden bileşimi, yüksek sıcaklıklarda uzun süreli çalışma sırasında mükemmel oksidasyon direnci, sürünme mukavemeti ve yapısal stabilite sağlar. Geleneksel kanatlı borularla karşılaştırıldığında çivili kanatlı borular, açık saplama geometrisinin kül birikimini azaltmaya yardımcı olduğu ve temizliği basitleştirdiği kirli gaz akışlarında ve partikül madde içeren uygulamalarda son derece iyi performans gösterir.
Zorlu termal ortamlar için tasarlanan ASME SA335 P9 çivili kanatçıklı borularımız, gelişmiş otomatik saplama kaynağı ekipmanı kullanılarak üretilmekte ve eşit saplama dağıtımı, yüksek kaynak bütünlüğü ve tutarlı termal performans sağlanmaktadır.
Ürün Özellikleri
- ASME SA335 Grade P9 dikişsiz alaşımlı çelikten üretilmiştir
- Yüksek sıcaklıktaki hizmetlerde mükemmel ısı transfer performansı
- Yüksek krom alaşımı üstün oksidasyon direnci sunar
- Sürekli çalışma için olağanüstü sürünme direnci
- Termal şoka ve döngüsel yüklemeye karşı mükemmel direnç
- Güçlü metalurjik saplamadan boruya kaynaklar
- Yakın aralıklı kanatçık tasarımlarıyla karşılaştırıldığında daha az kirlenme
- Aşındırıcı baca gazı ortamları için uygundur
- Minimum bakımla uzun operasyonel servis ömrü
- Projeye özel gereksinimler için özel saplama konfigürasyonları mevcuttur
Tipik Uygulamalar
ASME SA335 P9 çivili kanatlı borular aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Ateşlemeli ısıtıcılar
- Petrokimya proses fırınları
- Ham petrol ve vakum ısıtıcıları
- Gecikmeli koklaştırma üniteleri
- Katalitik reforming üniteleri
- Kazan ekonomizörleri
- Atık ısı geri kazanım kazanları (WHRB)
- Akışkan yataklı kazanlar (CFB/BFB)
- Isı Geri Kazanımlı Buhar Jeneratörleri (HRSG)
- Kükürt geri kazanım üniteleri (SRU)
- Yüksek sıcaklık endüstriyel ısı eşanjörleri
- Termik santraller
Tipik Üretim Özellikleri
| Öğe |
Tipik Aralık |
| Taban Borusu Standardı |
ASME SA335 Sınıf P9 |
| Tüp Tipi |
Sorunsuz |
| Dış Çap |
25,4–219,1 mm (1"–8") |
| Duvar Kalınlığı |
2,8–25 mm |
| Tüp Uzunluğu |
12.000 mm'ye kadar |
| Saplama Çapı |
6–16 mm |
| Saplama Yüksekliği |
10–35 mm |
| Saplama Aralığı |
12–35 mm |
| Saplama Düzenlemesi |
Satır içi veya Kademeli |
| Kaynak Yöntemi |
Otomatik Direnç veya Ark Saplama Kaynağı |
| Yüzey İşlemi |
Siyah, Kumlanmış, Turşulanmış veya Özelleştirilmiş |
Kimyasal Bileşimi (ASME SA335 Sınıf P9)
| Öğe |
İçerik (%) |
| Karbon (C) |
≤0,15 |
| Manganez (Mn) |
0,30–0,60 |
| Fosfor (P) |
≤0,025 |
| Kükürt (S) |
≤0,025 |
| Silikon (Si) |
0,25–1,00 |
| Krom (Cr) |
8.00–10.00 |
| Molibden (Mo) |
0,90–1,10 |
Mekanik Özellikler
| Mülk |
Minimum Gereksinim |
| Çekme Dayanımı |
≥585 MPa |
| Akma Dayanımı |
≥415 MPa |
| Uzama |
≥%20 |
| Sertlik |
Isıl işlem sonrası ASME SA335 gerekliliklerine uygun |
| Önerilen Servis Sıcaklığı |
Yaklaşık 650°C'ye kadar (uygulamaya bağlı) |
Muayene ve Test
Her ASME SA335 P9 çivili kanatlı boru, kritik ısı transferi uygulamalarında güvenilir performans sağlamak için kapsamlı bir kalite güvence programından geçer.
Hammadde Kontrolü
- Pozitif Malzeme Tanımlaması (PMI)
- Optik Emisyon Spektroskopisi (OES)
- Kimyasal bileşim doğrulaması
- Malzeme izlenebilirliği
Boyutsal Muayene
- Borunun dış çapı ve et kalınlığı
- Tüp uzunluğu doğrulaması

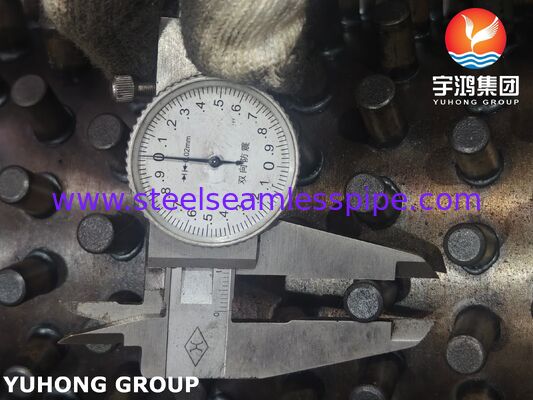

- Saplama çapı ölçümü
- Saplama yüksekliği denetimi

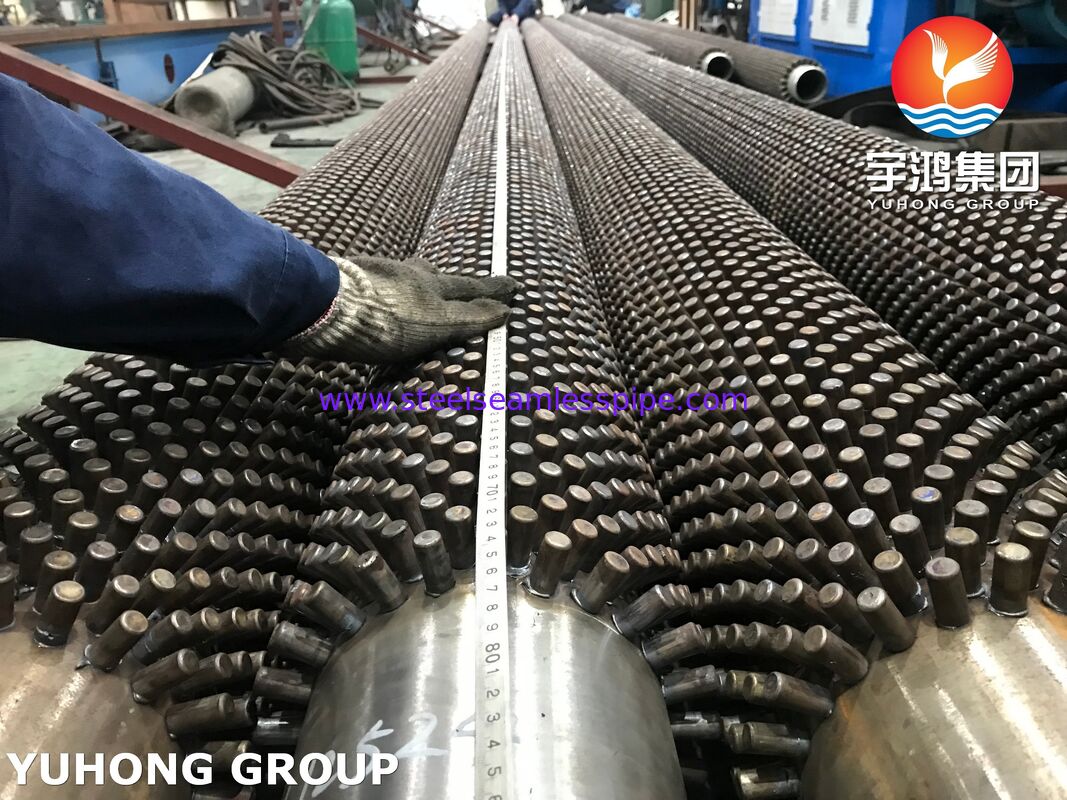

- Saplama aralığı doğrulaması
- Doğruluk denetimi
- Yüzey bitirme muayenesi
Mekanik Testler
- Çekme testi
- Sertlik testi
- Düzleştirme testi (varsa)
- Bükme testi (gerekiyorsa)
Tahribatsız Muayene (NDT)
- Ultrasonik Test (UT)
- Girdap Akımı Testi (ECT)
- Saplama kaynaklarının Manyetik Parçacık Testi (MT)
- Yüzey kusurları için Sıvı Penetrant Testi (PT)
- Tüm saplama kaynaklarının görsel muayenesi
Kaynak Kalitesi Kontrolü
- Kaynak penetrasyonu doğrulaması
- Kaynak profili muayenesi
- Rastgele saplama çekme testleri (talep üzerine)
- Kaynak sürekliliği değerlendirmesi
Nihai Kalite Kontrol
- Boyut doğrulama
- İşaretleme denetimi
- Ambalaj denetimi
- Dokümantasyon incelemesi
Üçüncü taraf denetimleriSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd'un Kaydı (LR)ve müşterinin belirlediği diğer denetim kuruluşları istek üzerine mevcuttur.
Üretim Süreci
- Sertifikalı ASME SA335 P9 dikişsiz boru seçimi
- Boru temizliği ve yüzey hazırlığı
- CNC kontrollü saplama konumlandırma
- Otomatik direnç veya ark saplama kaynağı
- Şartname gereği gerektiğinde ısıl işlem
- Kaynak temizleme ve bitirme
- Tahribatsız muayene
- Boyutsal inceleme
- Nihai kalite onayı

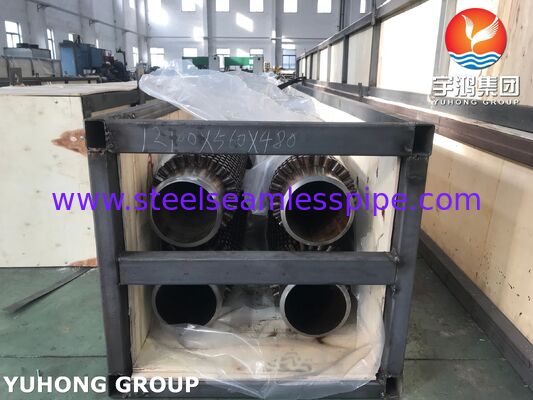

- Koruyucu ihracat ambalajı
Avantajları
- Artırılmış dış ısı transfer yüzey alanı
- Kirlenme ve toz yüklü gaz akışlarında mükemmel performans
- Oksidasyon ve kireçlenmeye karşı üstün direnç
- Yüksek sıcaklıklarda olağanüstü sürünme mukavemeti
- Döngüsel yükleme altında güvenilir saplama kaynak bütünlüğü
- Kirli servis uygulamalarında geleneksel kanatlı borulara göre daha düşük bakım gereksinimleri
- Uzun süreli çalışma sırasında yüksek yapısal stabilite
- Termal tasarım gereksinimlerine uyacak şekilde saplama geometrisinin esnek şekilde özelleştirilmesi
- Endüstriyel ısı geri kazanım sistemleri için uygun maliyetli yaşam döngüsü performansı
Kalite Güvencesi
ASME SA335 P9 çivili kanatçıklı tüplerimiz, gelişmiş otomatik üretim ekipmanları ve sıkı kalite yönetimi prosedürleri kullanılarak üretilmektedir. Her üretim partisi, hammadde tedarikinden son denetime kadar tamamen izlenebilir ve talep üzerine malzeme sertifikaları, denetim raporları ve tahribatsız test kayıtları dahil olmak üzere kapsamlı belgelerle birlikte sağlanır.
