ASTM A213 TP304 Tırtıklı Fin Boruları
Ürüne Genel Bakış
ASTM A213 TP304 Tırtıklı Fin Boruları, zorlu endüstriyel uygulamalarda termal performansı en üst düzeye çıkarmak için tasarlanmış birinci sınıf ısı transfer bileşenleridir. Temel malzeme olarak ASTM A213 TP304 dikişsiz paslanmaz çelik borular kullanılarak üretilen bu kanatlı borular, kirlenme eğilimlerini azaltırken ısı transfer verimliliğini önemli ölçüde artıran helisel olarak sarılmış ve sürekli kaynaklı tırtıklı kanatçıklar içerir.
Tırtıklı kanat tasarımı, gaz akışında kontrollü türbülans yaratarak ısı transfer katsayılarını iyileştirir ve geleneksel katı kanatçık konfigürasyonlarına kıyasla daha verimli termal enerji geri kazanımına olanak tanır. TP304 paslanmaz çeliğin mükemmel korozyon direnci ve oksidasyon direnci ile birleştirilen bu borular, ısı eşanjörlerinde, ekonomizörlerde, hava soğutmalı ısı eşanjörlerinde, atık ısı geri kazanım sistemlerinde, petrokimya tesislerinde ve enerji üretim tesislerinde yaygın olarak kullanılmaktadır.
ASTM A213 TP304 Tırtıklı Fin Boruları, hem orta hem de yüksek sıcaklıktaki ortamlarda mükemmel bir korozyon direnci, mekanik mukavemet, termal verimlilik ve uzun vadeli operasyonel güvenilirlik dengesi sağlar.
Temel Özellikler
- ASTM A213 TP304 dikişsiz paslanmaz çelik borulardan üretilmiştir
- Helisel olarak sarılmış ve sürekli kaynaklı tırtıklı kanat tasarımı
- Artan türbülans sayesinde gelişmiş ısı transfer performansı
- Atmosfer ve proses korozyonuna karşı mükemmel direnç
- Yüksek sıcaklıklarda üstün oksidasyon direnci
- Düz kanatçık tasarımlarına kıyasla daha az kirlenme ve daha kolay temizlik
- Birçok geleneksel kanat konfigürasyonuna göre daha düşük basınç düşüşü
- Aşındırıcı gaz akışları ve nemli ortamlar için uygundur
- Minimum bakım gereksinimiyle uzun servis ömrü
Tipik Uygulamalar
Isı Eşanjörleri
- Kabuk ve borulu ısı değiştiriciler
- Gazdan sıvıya ısı eşanjörleri
- Proses ısı geri kazanım üniteleri
Güç Üretimi
- Kazan ekonomizörleri
- Isı geri kazanımlı buhar jeneratörleri (HRSG)
- Atık ısı geri kazanım sistemleri
Petrokimya Endüstrisi
- Rafineri proses ısıtıcıları
- Petrokimya soğutma sistemleri
- Gaz arıtma tesisleri
Endüstriyel Proses Tesisleri
- Kimyasal işleme üniteleri
- Gübre tesisleri
- Gıda işleme tesisleri
- İlaç üretim sistemleri
Tırtıklı Kanat Tasarımının Avantajları
Geleneksel katı kanatçıklardan farklı olarak tırtıklı kanatçıklar, kanat kenarı boyunca hassas şekilde kesilmiş bölümler içerir. Kanat yapısındaki bu kesintiler, tüpü çevreleyen termal sınır katmanını sürekli olarak bozan lokal türbülans yaratır.
Faydaları şunları içerir:
- Daha yüksek ısı transfer katsayıları
- Geliştirilmiş termal verimlilik
- Azaltılmış toz birikimi
- Kirli gaz ortamlarında daha iyi performans
- Kirlenmeye karşı artırılmış direnç
- Daha düşük işletme maliyetleri
- Geliştirilmiş enerji geri kazanım oranları
Üretim Süreci
ASTM A213 TP304 Tırtıklı Fin Boruları, TP304 taban borusunun etrafına tırtıklı paslanmaz çelik kanat şeritlerinin helisel olarak sarılmasıyla üretilir. Kanat kökü, yüksek frekans dirençli kaynak teknolojisi kullanılarak boru yüzeyine sürekli olarak kaynaklanarak mükemmel ısı iletkenliği ve mekanik bütünlük sağlanır.
Üretim süreci şunları sağlar:
- Sürekli metalurjik bağlama
- Düzgün kanat geometrisi
- Tutarlı kanat aralığı
- Yüksek yapısal stabilite
- Mükemmel ısı transfer performansı
Standart Boyut Aralığı
Aşağıdaki boyutlar ortak üretim yeteneklerini temsil etmektedir. Termal tasarım gereksinimlerine göre özelleştirilmiş konfigürasyonlar sağlanabilir.
| Parametre |
Standart Aralık |
| Taban Borusu Dış Çapı |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Taban Borusu Duvar Kalınlığı |
1,2 mm – 6,0 mm |
| Tüp Uzunluğu |
25.000 mm'ye kadar |
| Yüzgeç Yüksekliği |
8 mm – 25 mm |
| Yüzgeç Kalınlığı |
0,3 mm – 1,2 mm |
| Yüzgeç Aralığı |
3 FPI – 12 FPI |
| Genel Kanatlı Boru Çapı |
120 mm'ye kadar |
| Kanat Malzemesi |
TP304, TP304L, TP316, TP316L veya belirtilen alaşım |
ASTM A213 TP304 Kimyasal Bileşimi
| Öğe |
Kompozisyon (%) |
| Karbon (C) |
≤ 0,08 |
| Manganez (Mn) |
≤ 2,00 |
| Fosfor (P) |
≤ 0,045 |
| Kükürt (S) |
≤ 0,030 |
| Silikon (Si) |
≤ 1,00 |
| Krom (Cr) |
18.00 – 20.00 |
| Nikel (Ni) |
8.00 – 11.00 |
| Azot (N) |
≤ 0,10 |
Kimyasal bileşim ASTM A213 TP304 gerekliliklerine uygundur.
ASTM A213 TP304 Mekanik Özellikler
| Mülk |
Minimum Değer |
| Çekme Dayanımı |
515 MPa (75 ksi) |
| Verim Gücü (%0,2 Dengeleme) |
205 MPa (30 ksi) |
| Uzama |
%35 |
| Sertlik |
≤ 90 HRB (Tipik) |
| Esneklik Modülü |
Yaklaşık 193 GPa |
Mekanik özellikler TP304 ana boru malzemesi için geçerlidir.
Muayene ve Test
Her ASTM A213 TP304 Tırtıklı Fin Borusu, proje spesifikasyonlarına ve uluslararası kalite gerekliliklerine göre incelenebilir.
Malzeme Doğrulaması
- Hammadde sertifikasyonu incelemesi
- Pozitif Malzeme Tanımlaması (PMI)
- Spektrometre kimyasal analizi
Boyutsal Muayene

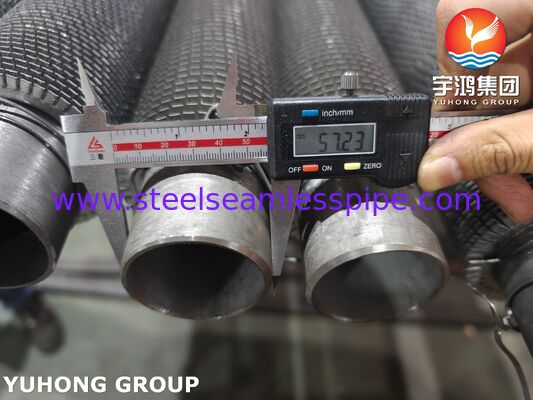

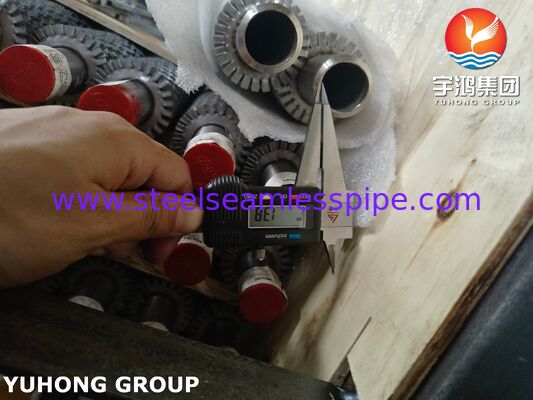

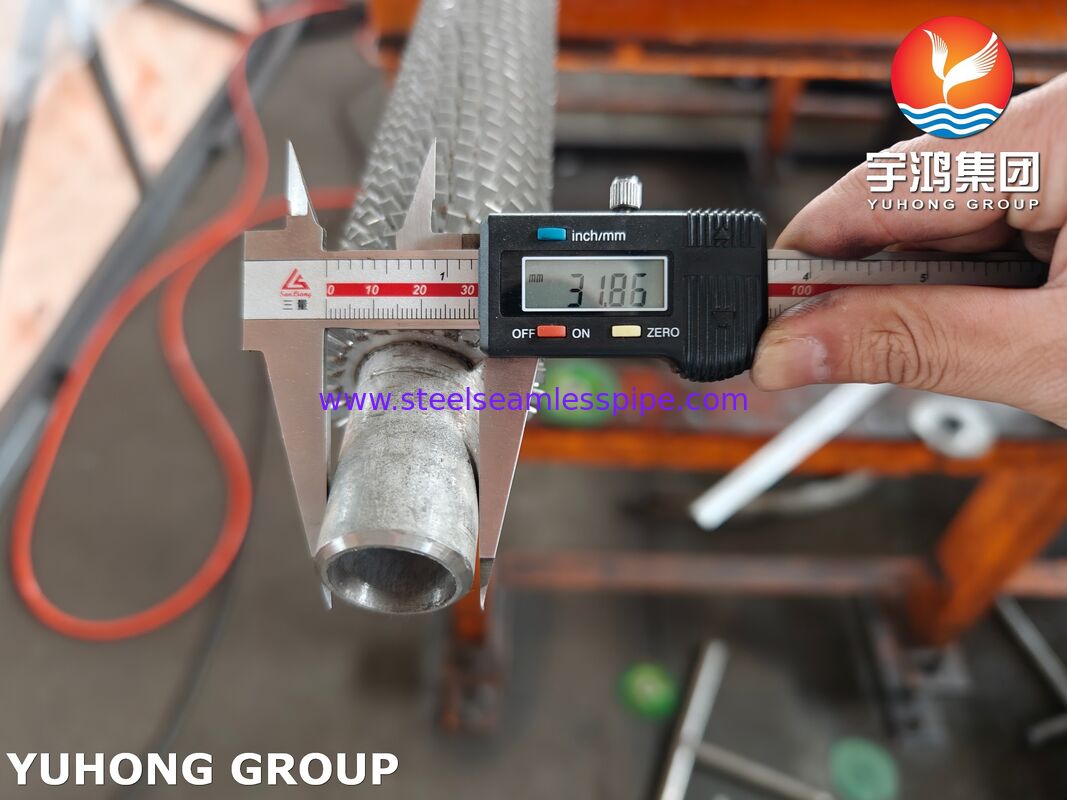

- Boru dış çapı ölçümü
- Duvar kalınlığı doğrulaması
- Boru uzunluğu denetimi

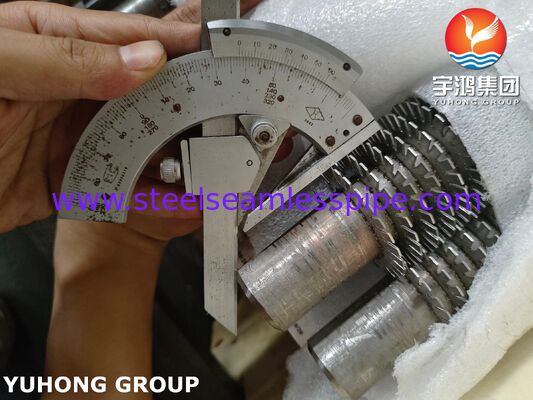

- Kanat yüksekliği ölçümü
- Fin eğimi doğrulaması
- Genel kanatçık çapı denetimi
Mekanik Testler
- Çekme testi
- Sertlik testi
- Düzleştirme testi
- Alevlenme testi
Tahribatsız Muayene (NDT)
- Girdap Akımı Testi (ECT)
- Ultrasonik Test (UT)
- Sıvı Penetrant Testi (PT)
- Görsel inceleme
Kaynak Kalitesi Muayenesi
- Kanattan boruya kaynak muayenesi
- Sürekli kaynak doğrulama
- Bağ bütünlüğü testi
Basınç Testi
- Hidrostatik test
- Talep üzerine pnömatik test
ASTM A213 TP304 Tırtıklı Fin Borularının Faydaları
Mükemmel Korozyon Direnci
TP304 paslanmaz çelik, oksidasyona, neme, atmosferik korozyona ve birçok endüstriyel proses ortamına karşı olağanüstü direnç sunar.
Artan Isı Transfer Verimliliği
Tırtıklı kanat geometrisi, sınır katmanlarını bozar ve düz kanat tasarımlarına kıyasla termal performansı artırır.
Azaltılmış Kirlenme Riski
Parçalı kanat kenarları toz oluşumunu en aza indirir ve gaz tarafı uygulamalarında kendi kendini temizleme özelliklerini geliştirir.
Uzun Süreli Güvenilirlik
Sürekli kaynaklı yapı, termal döngü koşullarında güçlü kanatçık bağlantısı ve güvenilir performans sağlar.
Daha Düşük İşletme Maliyetleri
İyileştirilmiş ısı geri kazanım verimliliği, yakıt tüketiminin azalmasına ve genel tesis performansının artmasına katkıda bulunur.
Kalite Standartları
İmalat ve muayene aşağıdakilere uygun olarak gerçekleştirilebilir:
- ASTM A213
- ASME SA213
- ASME Bölüm I ve VIII
- TEMA Gereksinimleri
- EN 10216 Standartları
- Müşteri Mühendislik Özellikleri
- Üçüncü Taraf Denetim Gereksinimleri
Mevcut üçüncü taraf denetimleri şunları içerir:
- SGS
- TÜV
- Bureau Veritas (BV)
- DNV
- ABS'ler
- Lloyd'un Kaydı
Neden ASTM A213 TP304 Tırtıklı Fin Borularını Seçmelisiniz?
ASTM A213 TP304 Tırtıklı Fin Boruları, korozyon direnci, gelişmiş termal performans ve uzun vadeli operasyonel stabilite gerektiren endüstriyel ısı transfer sistemleri için oldukça verimli bir çözüm sunar. Gelişmiş tırtıklı kanatçık geometrileri, kirlenmeyi en aza indirirken ısı geri kazanımını iyileştirir, bu da onları zorlu endüstriyel ortamlarda çalışan ısı eşanjörleri, ekonomizörler, hava soğutucuları ve atık ısı geri kazanım sistemleri için ideal kılar. TP304 paslanmaz çeliğin kanıtlanmış dayanıklılığını optimize edilmiş kanat teknolojisiyle birleştiren bu tüpler, modern enerji ve proses endüstrileri için üstün verimlilik, güvenilirlik ve yaşam döngüsü değeri sunar.
