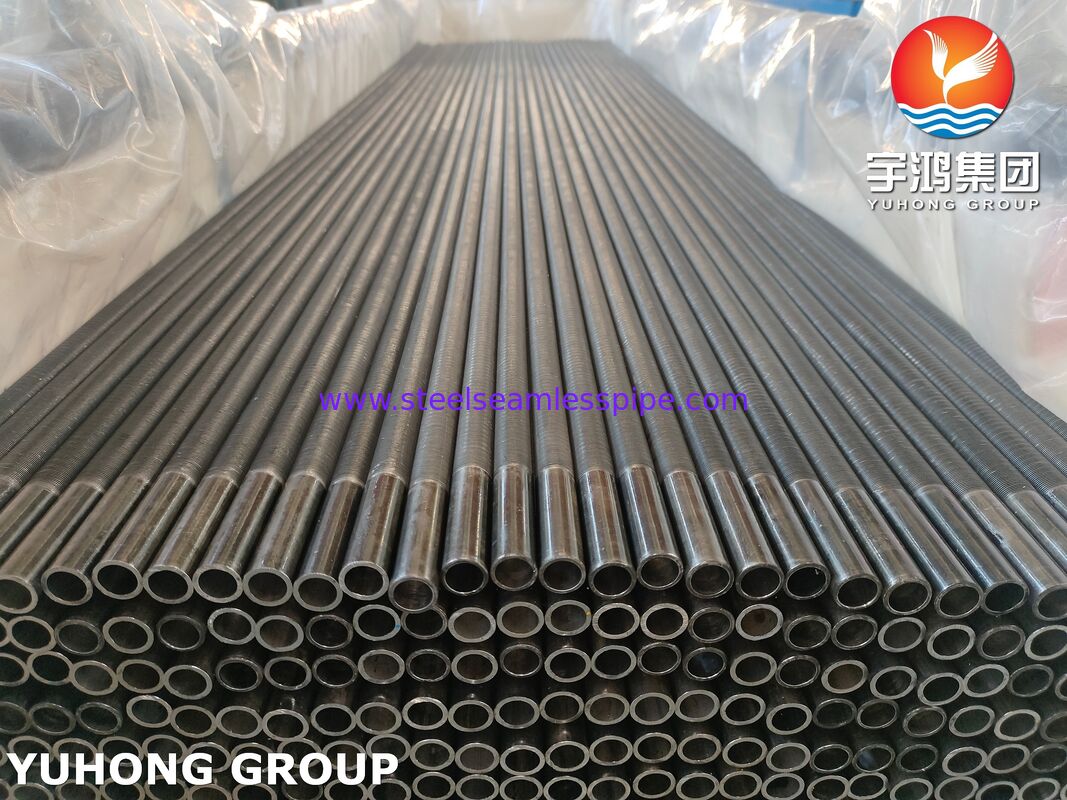

ASTM A333 Kabuk ve Borulu Eşanjör için Sınıf 1 Düşük Kanatlı Borular

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Model numarası:	Yok

Ödeme & teslimat koşulları:

Min sipariş miktarı:	500kg
Fiyat:	To be discussed
Ambalaj bilgileri:	kontrplak durumda
Teslim süresi:	50-120 Gün
Yetenek temini:	5000 Metre/Gün

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (337)

Paslanmaz Çelik Dikişsiz Boru (329)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (165)

Fin Tüpü (714)

Isı eşanjörü (31)

Eşanjör Borusu (469)

Sıcaklık Değiştiricisi tüp kümesi (51)

Eşanjör Boru Sayfası (126)

ısı değiştiricisi baffle (39)

Klima (13)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (61)

Paslanmaz Çelik Dikişli Boru (132)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (104)

Bakır Alaşımlı Boru (252)

Alaşımlı Çelik Boru (212)

titanyum tüp (21)

Parlak Tavlı Boru (174)

Kazan Borusu (153)

çelik uydurma (866)

Çelik Flanş (664)

Diğerleri (408)

Kaplama parçaları (9)

Detaylı ürün tanımı

Ürün:

Alçak yüzgeçli tüp

Malzeme:

ASTM A333 Sınıf 1

Başvuru:

Kabuk ve Borulu Isı Eşanjörleri

Paket:

kontrplak durumda

Vurgulamak:

ASTM A333 Sınıf 1 kanatlı borular

ısı eşanjörleri için düşük kanatlı borular

kabuk ve borulu ısı değiştirici kanatlı borular

ASTM A333 Sınıf 1: Kabuklı ve tüplü ısı değiştiriciler için düşük kanatlı borular

ASTM A333 Sınıf 1 Düşük Fined Tubes, düşük sıcaklık ve orta basınç koşullarında çalışan kabuk ve boru ısı değiştiricilerinde ısı transferi verimliliğini artırmak için tasarlanmıştır.ASTM A333 1. sınıf karbon çelikten üretilmiştir, bu borular, temel borunun mekanik bütünlüğünü korurken etkili ısı transferi yüzey alanını önemli ölçüde artıran bütünleşik olarak oluşturulmuş dış düşük yüzgeçlere sahiptir.

Basit borularla karşılaştırıldığında, düşük kanatlı borular daha kompakt değişken tasarımlarını, daha az malzeme gereksinimlerini ve daha iyi enerji verimliliğini sağlayan daha iyi termal performans sağlar.Entegre yüzgeç yapısı, mekanik olarak bağlı yüzgeçlerle ilişkili yüzgeç ayrılma riskini ortadan kaldırır, zorlu endüstriyel ortamlarda uzun vadeli güvenilirliği sağlar.

Bu borular petrokimyasal tesislerde, LNG terminallerinde, soğutma sistemlerinde, elektrik santrallerinde, kimyasal işleme ünitelerinde, gaz arıtma tesislerinde,ve endüstriyel ısı geri kazanım sistemleri, verimli ısı değişimi ve güvenilir düşük sıcaklık performansının kritik olduğu durumlarda.

Temel Özellikler

Üstün ısı iletkenliği için entegre düşük kanatlı yapı
Dış ısı aktarımı yüzey alanı artışı
Düşük çalışma sıcaklıklarında mükemmel dayanıklılık
Kabuk ve boru ısı değiştiricisi uygulamaları için uygun
Değiştiricinin verimliliğinin iyileştirilmesi ve ekipman ayak izinin azaltılması
İyi kaynaklanabilirlik ve üretim özellikleri
Optimize edilmiş termal performans için tek tip kanat geometri
Dikişsiz ve kaynaklı boru konfigürasyonlarında mevcuttur
Döngüsel termal koşullar altında uzun kullanım ömrü

Standart Boyutlar ve Boyut Aralığı

Temel tüp özellikleri

Parametreler	Standart Aralık
Dış çapı (OD)	12.7 mm - 63.5 mm (1/2" - 2-1/2")
Duvar kalınlığı	1.65 mm - 8.00 mm
Tüp Uzunluğu	18000 mm'e kadar
Tüp Türü	Dikişsiz veya kaynaklı
Malzeme sınıfı	ASTM A333 Sınıf 1

Alçak Fin Spesifikasyonları

Parametreler	Tipik Aralık
Yüzgeç yüksekliği	0.8 mm - 2.5 mm
Fin Pitch	8 - 28 Pençesi Inç başına (FPI)
Yüzgeç kalınlığı	Tasarımda belirtildiği gibi
Yüzey Geliştirme oranı	Basit tüplere kıyasla 3:1'e kadar

Özel tüp boyutları ve kanat geometrileri, özel termal tasarım hesaplamalarını ve proje gereksinimlerini karşılamak için üretilebilir.

ASTM A333 Sınıf 1'in Kimyasal Tasarımı

Eleman	Maksimum / Aralık (%)
Karbon (C)	0.30 Max
Mangan (Mn)	0.40 - 1.06
Fosfor (P)	0.025 Max
Kükürt (S)	0.025 Max

Kontrol edilen kimya, güçlülük, kaynaklanabilirlik, sertlik ve düşük sıcaklıklarda hizmet yeteneğinin etkili bir dengesini sağlar.

Mekanik Özellikler

Mülkiyet	Asgari Gereklilik
Çekim Gücü	380 MPa (55 ksi)
Üretim Gücü	205 MPa (30 ksi)
Uzunluk	% 35
Çarpışma sertliği	ASTM A333 gereksinimlerine göre düşük sıcaklık uygulamaları için uygundur

Bu mekanik özellikler, ASTM A333 Gr.1'i, ısı döngüsünü ve düşük çalışma sıcaklıklarını içeren ısı değiştiricisi hizmeti için mükemmel bir seçim haline getirir.

Denetim, Test ve Kalite Güvencesi

ASTM A333 Sınıf 1 Düşük Fined Tubes'in her partisi, müşteri özelliklerine ve geçerli standartlara uygunluğunu doğrulamak için kapsamlı denetim prosedürlerine tabi tutulabilir.

Boyut Doğrulama

Dış çap ölçümü
Duvar kalınlığı denetimi

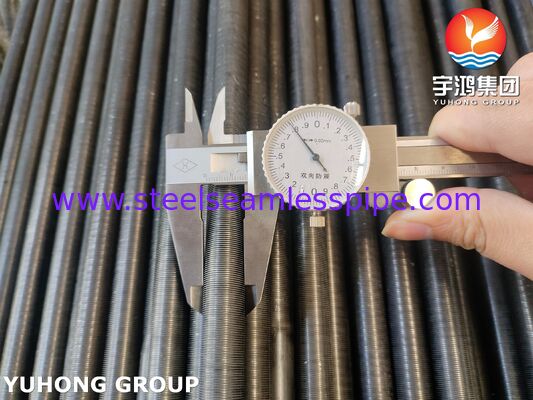

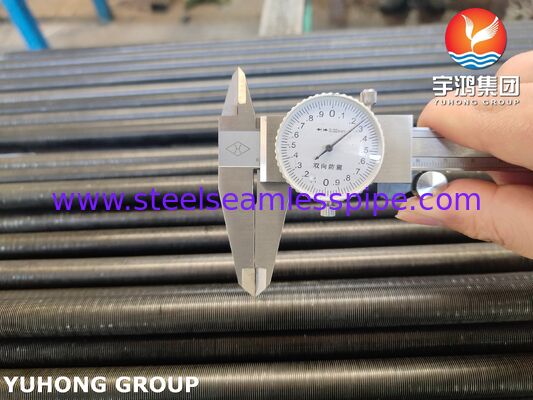

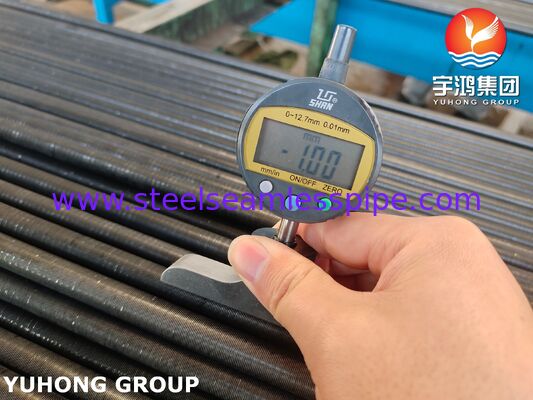

Yüzgeç yüksekliğinin doğrulanması
Fin pitch denetimi
Tüp düzlüğü incelemesi
Uzunluk toleransı kontrolleri

Mekanik Test

Çekim testi
Düzleştirme testi
Sertlik testi
Çarpışma testi (belirtildiği takdirde)

Yok edici olmayan test (NDT)

Eddy Akım Testi (ECT)
Ultrasonik Test (UT)
Gerektiğinde manyetik parçacık denetimi (MPI)
Görsel yüzey denetimi

Malzeme Doğrulama

Kimyasal bileşim analizi
Pozitif Malzeme Kimliği (PMI)
Mühendislik Deneme Sertifikası (MTC) incelemesi

Basınç Bütünlüğü Testleri

Hidrostatik test
Belirtildiği zaman sualtı hava sızıntısı testi

Başvurular

LNG işleme tesisleri
Soğutma ve soğutma sistemleri
Petrokimya tesisleri
Petrol ve gaz işleme tesisleri
Kimyasal işleme ekipmanları
Elektrik üretimi tesisleri
Isı geri kazanma üniteleri
Kondansörler
Buharlaştırıcılar
Süreç soğutma sistemleri

Sıcaklık Değiştiricisi Performansı için Faydalar

Düşük kanatlı tasarım, daha büyük değişken kabuğu gerektirmeden dış ısı transferi alanını önemli ölçüde artırır.Daha düşük işletme maliyetleriASTM A333 Sınıf 1 karbon çeliklerinin düşük sıcaklık sertliği ile birlikte,Bu borular modern kabuk ve boru ısı değiştiricisi uygulamaları için güvenilir ve uygun maliyetli bir çözüm sunar.
