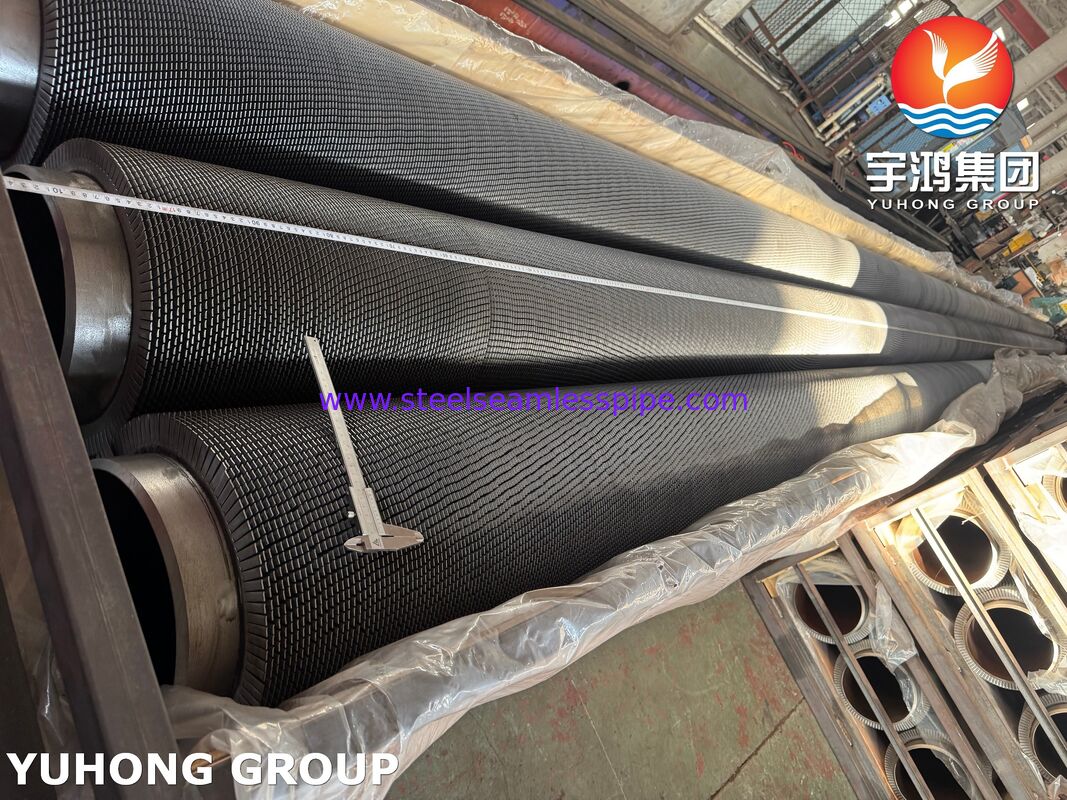

ASTM A335 P22 Temel ve 1Cr13 Finler

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Model numarası:	Yok

Ödeme & teslimat koşulları:

Min sipariş miktarı:	500kg
Fiyat:	To be discussed
Ambalaj bilgileri:	kontrplak durumda
Teslim süresi:	50-120 Gün
Ödeme koşulları:	L/C,T/T
Yetenek temini:	5000 Metre/Gün

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (337)

Paslanmaz Çelik Dikişsiz Boru (329)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (165)

Fin Tüpü (714)

Isı eşanjörü (31)

Eşanjör Borusu (469)

Sıcaklık Değiştiricisi tüp kümesi (51)

Eşanjör Boru Sayfası (126)

ısı değiştiricisi baffle (39)

Klima (13)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (61)

Paslanmaz Çelik Dikişli Boru (132)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (104)

Bakır Alaşımlı Boru (252)

Alaşımlı Çelik Boru (212)

titanyum tüp (21)

Parlak Tavlı Boru (174)

Kazan Borusu (153)

çelik uydurma (866)

Çelik Flanş (664)

Diğerleri (408)

Kaplama parçaları (9)

Detaylı ürün tanımı

Ürün:

Tırtıklı yüzgeç tüpleri

Malzeme Sınıfı:

Taban Tüpü: ASTM A335 P22; Fin Borusu:1Cr13

Başvuru:

Endüstriyel kazan ekonomizerleri ve kızdırıcıları

Paket:

kontrplak durumda

Vurgulamak:

Düzgeçli tüpler ASTM A335 P22

1Cr13 Sıcaklık Değiştiricileri için Fined Tubes

ASTM A335 P22 tırmıklı kanatlı tüpler

Serpentli Fin Tubes (ASTM A335 P22 / 1Cr13)

Genel bakış

Serrated Fin tüplerimiz endüstriyel kazanlarda, süper ısıtıcılarda ve ısı değiştiricilerinde maksimum ısı aktarım verimliliği için tasarlanmıştır.Yüksek sıcaklık dayanıklılığını ve dayanıklılığını sağlar, 1Cr13 paslanmaz çelikten yapılmış yüzgeçler mükemmel korozyon direnci sağlar ve uzun süreli yüksek sıcaklıkta çalışma altında yapısal bütünlüğü korur.Tırnaklı yüzgeç tasarımı gaz akışında türbülansı arttırır, geleneksel düz yüzgeçlerle karşılaştırıldığında termal verimliliği arttırır.

Uygulamalar:

Endüstriyel kazan ekonomizatörleri ve süper ısıtıcılar
Hava soğutmalı ısı değiştiricileri
Petrokimya ve rafineride işlem ısı geri kazanımı
Atık ısı geri kazanma kazanları (WHRB)
Elektrik santralleri ve ısı enerjisi sistemleri

Standart Boyut Aralıkları

Parametreler	Tipik Aralık
Temel tüp OD	25 mm 76 mm
Tüp Duvarı Kalınlığı	2.77 mm ️ 10 mm
Yüzgeç yüksekliği	8 mm 25 mm
Yüzgeç kalınlığı	0.8 mm 2.0 mm
Fin Pitch	3.5 mm 10 mm
Fined OD	150 mm'e kadar
Tüp Uzunluğu	18 metreye kadar
Pençe yoğunluğu	Termal tasarım başına özelleştirilebilir

Özel boyutlar proje özel gereksinimlerini karşılamak için mevcuttur.

Kimyasal Kompozisyon

Temel tüpler ∙ ASTM A335 P22

Eleman	Tasarım (%)
Karbon (C)	0.05 ¢ 0.15
Mangan (Mn)	0.30 ¢ 0.60
Fosfor (P)	≤ 0.025
Kükürt (S)	≤ 0.025
Silikon (Si)	≤ 0.50
Krom (Cr)	1.90 260
Molibden (Mo)	0.87 ¢ 1.13

Pençe malzemesi 1Cr13 paslanmaz çelik

Eleman	Tasarım (%)
Karbon (C)	≤ 0.12
Krom (Cr)	12 ¢ 14
Mangan (Mn)	≤ 1.00
Silikon (Si)	≤ 1.00
Fosfor (P)	≤ 0.04
Kükürt (S)	≤ 0.03

Kombinasyon, yüksek sıcaklıklı duman gazı koşullarında yüksek sürünme dayanıklılığını, oksidasyon direncini ve korozyon korumasını sağlar.

Mekanik Özellikler

Temel tüpler ∙ ASTM A335 P22

Mülkiyet	Değer
Çekim Gücü	≥ 415 MPa
Üretim Gücü	≥ 205 MPa
Uzunluk	≥ 30%
Sertlik	≤ 163 HBW
Maksimum çalışma sıcaklığı	600°C'ye kadar

Pençeler 1Cr13 paslanmaz çelik

Mülkiyet	Değer
Çekim Gücü	520 700 MPa
Üretim Gücü	≥ 205 MPa
Uzunluk	≥ 12%
Sertlik	187 229 HB

Denetim ve kalite güvencesi

Tüm tırmıklı kanatlı tüpler endüstriyel standartlara uygunluğu sağlamak için titiz bir denetimden geçiyor:

Hammaddelerin doğrulanması
- Hem tüp hem de yüzgeç için değirmen testi sertifikası (MTC)
- Kimyasal bileşim doğrulama

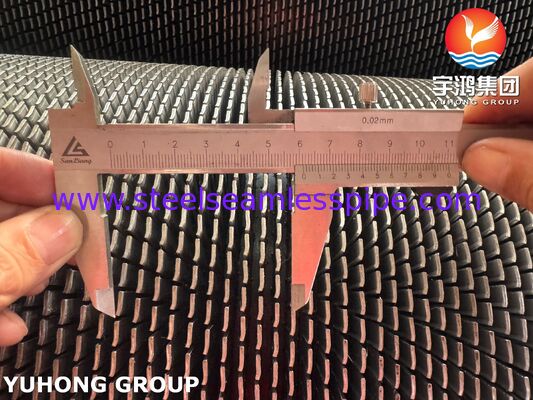

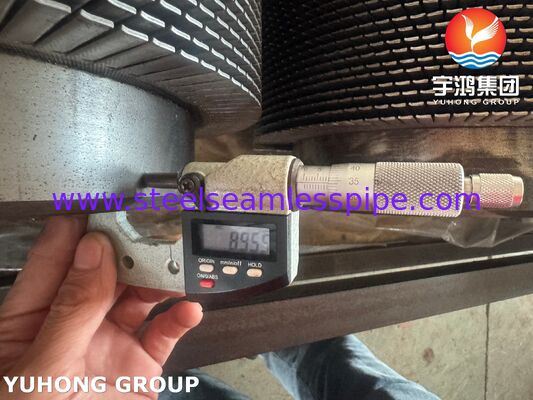

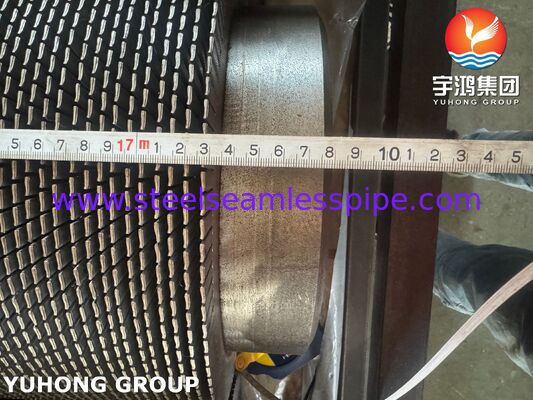

Boyut Denetimi
- Tüp OD, duvar kalınlığı ve uzunluğu
- Yüzgeç yüksekliği, kalınlığı, sıçraması ve genel yüzgeçli OD
- Düzlük ve hizalama kontrolleri
Saldırma ve Fin Denetimi
- Pençe takımı için görsel kaynak denetimi
- Alt borunun ultrasonik testi (UT)
- Deniz kanatlarının bütünlüğü için Eddy Current Test (ECT)
Basınç testi (ihtiyaç duyulmaz)
- Müşterinin isteği üzerine hidrostatik veya pnevmatik test
Sağlanan Belgeler
- Malzeme Test Sertifikası (MTC)
- Boyut kontrol raporu
- NDT denetim raporu
- Isı işleme kayıtları (ürürlük varsa)

Avantajlar

Tırnaklı yüzgeç geometri nedeniyle iyileştirilmiş ısı transferi
ASTM A335 P22 taban borusundan yüksek sıcaklık dayanıklılığı
1Cr13 yüzgeçlerinden mükemmel korozyon direnci
Proje özel tasarımlar için özelleştirilebilir boyutlar
Endüstriyel kazanlar ve ısı değiştiricilerinde uzun süreli çalışma güvenilirliği
Kesik kanat tasarımı nedeniyle bakım ve kirlenme azalması
