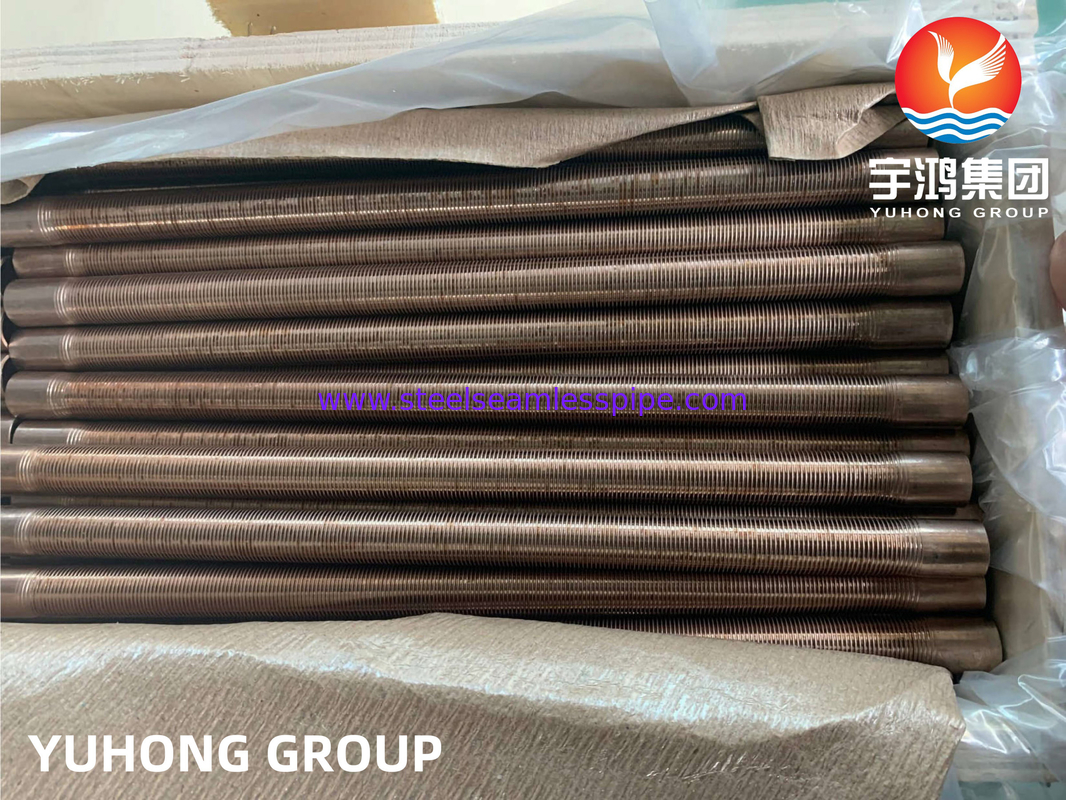

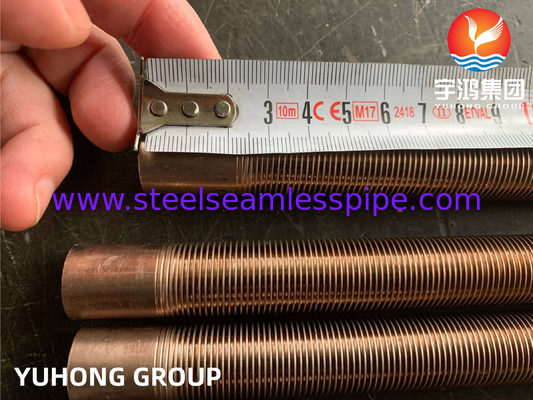

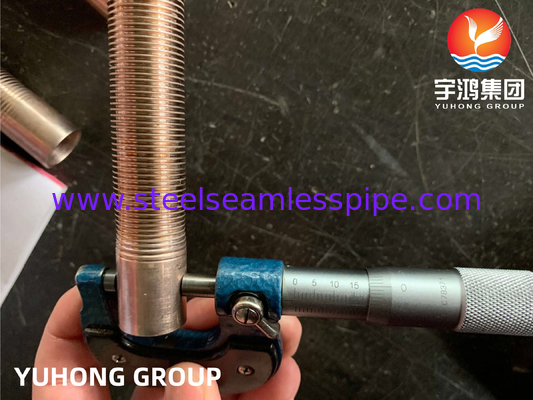

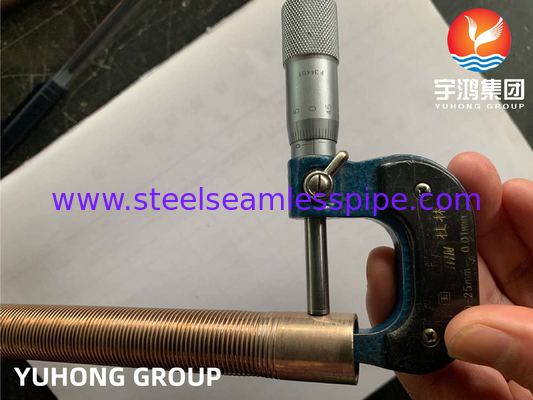

Bakır Nikel Alaşımlı Düşük Kanatlı Boru ASME SB111 UNS C70600 CuNi 90/10 Kabuk Borulu Isı Eşanjörü İçin
Bu ASTM B111 spesifikasyonu, yüzey kondenserleri, evaporatörler ve ısı eşanjörlerinde kullanılmak üzere, belirtilen çap aralığında bakır ve çeşitli bakır alaşımlarından dikişsiz boru ve boru boruları için gereksinimleri belirler. Belirtilen bakır ve bakır alaşımları UNS Nos. C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 ve C72200'dür. Ürünler, dikişsiz borular üretecek herhangi bir işlemle birlikte, döküm, ekstrüzyon, çekme, tavlama, düzeltme ve kırpma ile üretilecektir.
Bakır ve bakır alaşımları aşağıdaki sertleştirilmiş hallerin herhangi birinde tedarik edilecektir: tavlanmış, hafif çekilmiş, sert çekilmiş veya sert çekilmiş ve nihai olarak tavlanmış. Ferüller için borular tam kristalleşmeye kadar tamamen tavlanmalıdır. Düzeltmeden sonra belirli borular için gerilim giderme ısıl işlemi önerilir.
Ürünler genleşme, sıkıştırma ve artık gerilim açısından test edilmelidir. Ürün için çekme ve genleşme gereksinimleri, çelik sınıfı tanımına göre belirtilir. Ürünler ayrıca cıva nitrit testi, amonyak buharı testi, girdap akımı testi, hidrostatik test ve pnömatik teste tabi tutulacaktır.
Malzeme
| Sınıf |
ABD |
İngiltere |
Almanya |
Japonya |
| Çin BG |
ASTM B 111 |
BS |
DIN |
JIS H |
| BFe10-1-1 |
C70600 |
CN102 |
CuNi10Fe1Mn |
C7060 |
Standartlar ve Kompozisyon
| Ticari Adı |
UNS |
Bakır Nikel Endüstri Spesifikasyonları |
Kimyasal Bileşim |
Min. Çekme
(KSI) |
Min. Akma
(KSI) |
Uzama
% |
| CuNi 90/10 |
UNS C70600
UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu %88.6 min
Pb. 05 maks*
Fe 1.8 maks
Zn
1 maks*
Ni 9-11 maks
Mn 1.0 maks |
38 |
15 |
30 |
| CuNi 90/10 |
UNS C70600 |
EEMUA 144 90/10, 145 90/10, 14 90/1 |
Cu rem.
Pb. 01 maks
Fe 1.5-2.0
Zn 0.2 maks
P 0.2 maks
S 0.2 maks
Ni 10-11
Mn 0.5-1.0 |
40 |
15 |
30 |
| CuNi 70/30 |
UNS C71500
UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468
DIN 2.0882
MIL C-15726, T-15005, T-16420, T-22214
SAE J461, J463 |
Cu rem (65.0 min)
Pb. 05 maks*
Fe 0.4-1.0
Zn 1 maks*
Ni 29-33
Mn 1 maks |
52 |
18 |
45 |
| CuNi 70/30 |
UNS C71640 |
ASTM B111, B543, B552 |
Cu rem
Pb. 05 maks*
Fe 1.7-2.3
Zn 1 maks*
Ni 29-32
Mn 1.5-2.5 |
63 |
25 |
– |
| Standart Boyutlar - Düşük Kanatlı Borular |
| Dış Çap |
Kalınlık |
Uzunluk |
Kanat Yoğunluğu |
| (mm) |
(inç) |
(mm) |
(BWG) |
(m) |
(ft) |
(kanat/inç) |
(kanat/m) |
| 12.00~ 60.00 |
0.47~ 2.4 |
0.635 ~ 4.572 |
23 ~ 7 |
0.3 ~ 25 |
1 ~ 82 |
8 ~ 40 |
315 ~ 1575 |
| Malzemeler - Düşük Kanatlı Borular |
| Karbon Çeliği |
SA 179 / A 179 |
| Karbon Çeliği |
SA 210 / A 210 |
| Karbon Çeliği |
SA 334 / A 334 |
| Paslanmaz Çelik |
SA 213 / A 213 |
| Dubleks Paslanmaz Çelik |
SA 789 / A 789 |
| Bakır ve Cu Alaşımları |
SB 111 / B 111 |
| Titanyum ve Ti Alaşımları |
SB 338 / B 338 |
| Farklı malzemeler için lütfen satış departmanımızla iletişime geçin. |
| Standart Teknik Özellikler - Düşük Kanatlı Borular |
| Karbon Çeliği |
ASTM A 498 |
| Paslanmaz Çelik |
ASTM A 1012 |
| Bakır ve Bakır Alaşımları |
ASTM B 359 |
| Titanyum |
ASTM B 891 |
| Farklı malzemeler için lütfen satış departmanımızla iletişime geçin. |
| AYRICA MEVCUT - DÜŞÜK KANATLI BORULAR |
| Kondenser Borusu "Y-kanat" |
Evaporatör Borusu "T-kanat" |
 |
|
| İç Oluklu (IG) Düşük Kanatlı Boru |
İç Oluklu (IG) Y-Kanat / T-kanat Boru |
|
|
| U-Bükümlü Düşük Kanatlı Boru |
Tavlanmış Düşük Kanatlı Boru |
|
|
| |
| İncelemeler ve Testler - Düşük Kanatlı Borular |
| Kimyasal Bileşim |
| Mekanik Özellikler |
| Hidrostatik Test |
| Pnömatik Test |
| Beroskopik İnceleme |
| Girdap Akımı Testi |
