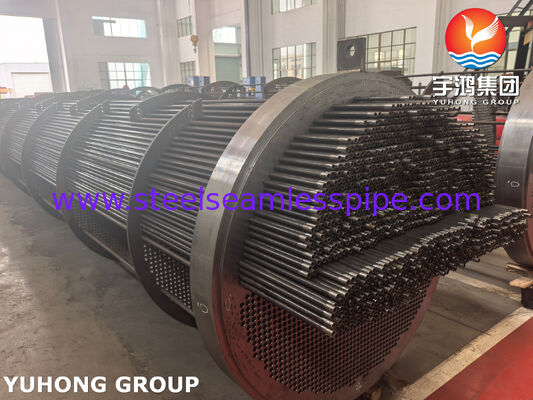

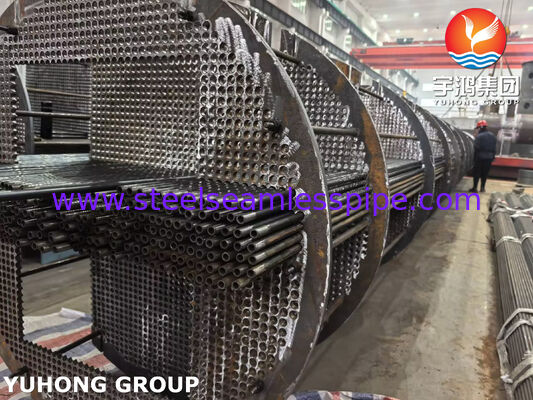

ASME Standart Karbon Çelik Isı Değiştiricisi Tüp Paketi.
Özel Karbon Çelik Isı Değiştiricisi Tüp Paketleri ve Hassas Termal Çekirdek Değiştirme Çözümleri
Yuhong Group Co., Ltd. ham ısı transferi boruları, sert servis basınçlı ekipman ve yedek termal çekirdeklerin tamamen entegre bir üreticisidir.Biz mühendislik ve özel ısı değiştiricisi boru paketleri montaj üretmek, düz / bükük boru dizileri, yüksek verimlilikli Fin Tube modülleri ve zorlu endüstriyel işlem işlemleri için ağır dövme ısı değiştiricisi boru levhaları.
Birincil dikişsiz çelik boru ve boru üreticisi olarak, Yuhong Grubu, hammadde erime işleminden hassas işleme ve nihai montajına kadar doğrudan kalite kontrolünü sürdürür.Üretim kapasitelerimiz geniş bir metalürji yelpazesini kapsar., Paslanmaz Çelik Dikişsiz Tüp, Fırın Tüp, Nikel Alaşımlı Tüp, Bakır Alaşımlı Tüp ve Ağır Duvarlı Karbon Çelik Tüpler dahil.Tam süreçli ısı değiştiricisi sistemleri ve TEMA'ya uygun olarak tasarlanmış doğrudan dökme yedek paketleri inşa ediyoruz., ASME Bölüm VIII Div 1 ve API 660 standartları.
Ürün sınıflandırmaları ve malzeme seçenekleri
Orijinal OEM ekipmanı geometrisine veya standart mekanik tasarımlarda yükseltilmiş süreç gereksinimlerine uyan termal yedek çekirdekler tasarlıyoruz:
- Çıkarılabilir U-Tub Bundle (TEMA U):Tek bir boru levhasına sabitlenmiş bükülmüş ısı değiştiricisi boru dizileri.Bu konfigürasyon, borudan boruya eklemlerde mekanik yorgunluğa neden olmadan kabuk ve borular arasında yüksek diferansiyel termal genişlemeyi sağlar.
- Yüzen Baş Tüp Paketi (TEMA S/T):Bir ucunda sabit bir ısı değiştiricisi tüp levhası ve diğer ucunda dahili bir yüzen başla inşa edilmiş.ham petrol uygulamalarında kabuk kenarında bulunan tozlu maddelerin mekanik temizliği için tam çekirdek çekilmesine izin veren.
- Sabit tüp kağıtları (TEMA E/F):Sabit çift boru levhası tasarımı, sabit durum termal görevleri, düşük çalışma sıcaklık diferansiyeleri veya genişleme eklemleri ile donatılmış kabuklar için idealdir.
- Havadan soğutulmuş kanatlı çekirdek montajları:Hava soğutma sistemlerinde ısı dağılımını en üst düzeye çıkarmak için yüksek yoğunluklu Fin Tube modüllerini (ekstrüde alüminyum, L-ayak, KL-ayak veya gömülü G-fin) taban borulara entegre eder.
Kritik süreç koşulları için malzeme seçenekleri:
- Karbon çelik:ASTM A179 (düşük karbonlu dikişsiz soğuk çekim), ASTM A214 (elektrik direnci ile kaynaklı), ASTM A210 Sınıf A1/C, SA334 Sınıf 6 (düşük sıcaklıkta hizmet).
- Dikişsiz alaşımlı çelikler:ASTM A213 T11, T22, T91 Yüksek sıcaklıklı kazanlar ve ateşlenmiş ısıtıcılar için fırın borusu sınıfları.
- Paslanmaz ve korozyona dayanıklı alaşımlar:Paslanmaz çelik dikişsiz tüp (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), Nikel alaşımlı tüp (Inconel 625, Hastelloy C276, Monel 400) ve Bakır alaşımlı tüp (CuNi 90/10,CuNi 70/30) tuzlu veya deniz suyu soğutma döngüleri için.
Tüp Paketi Bileşenleri ve Bileşen Fonksiyonları
| Temel bileşen | Mühendislik Seçenekleri ve Üretim Özellikleri | Isı Değiştiricisi Ekipmanında Yapısal Fonksiyon |
|---|
| Sıcaklık Değiştiricisi Tüp Sayfası | Ağır Kalınlaştırılmış Karbon Çelik (SA105, SA350 LF2), CNC Çifte Dörtlü Çukurlu Dörme | Tüp tarafı ve kabuk tarafı ortamlarını birbirinden ayıran ana basınç bariyeri olarak hareket ederken, tüp uçlarını basınç altında sağlamlaştırır. |
| Isı Değiştiricisi Tüpü | Sıradan dikişsiz, alçak kanatlı, uzatılmış kanatlı tüp veya U bükük tüpler | Birincil ısı transferi arayüzünü oluşturur; sıkı dış çap (OD) ve duvar kalınlığı toleransları ile tasarlanmıştır. |
| Segmental Baffles | Tek bölümlü, çift bölümlü veya NTIW (Pencere Tüp Yok) Baffles | Kabuk kenarındaki sıvı akışını tüp dizisinin dikey olarak yönlendirir ve aynı zamanda tüplerin titreşime karşı yapısal olarak desteklenmesini sağlar. |
| Kravat Çubukları ve Aralıklandırıcılar | Yüksek gerginliğe sahip karbon çelik veya paslanmaz çelikden hasırlı çubuklar | Sıcaklık değiştiricisi boru kümesinin boylam ekseninin boyunca baffle plaka konumlarını katı bir şekilde sabitler, baffle eğilmesini veya yer değiştirmesini önler. |
| Çarpıştırma Baffle'ları | Kabuk nozellerinin altına monte edilmiş kalın karbon/alaşımlı çelik aşınma plakaları | Dış boru satırlarını yüksek hızlı sıvı damla etkisinden korur ve kabuğu sıvı girişleri yakınlarında erozyondan korunur. |
Teknik Önemli Noktalar ve Kalite Kontrol Standartları
- Doğrudan boru değirmen kontrolü:Dikişsiz boru üretimi, her bir Isı Değiştiricisi Tüpünün toplam uzunluğu boyunca sıkı dış çapı (OD) kontrolü, duvar kalınlığı tekdüzeliği ve yüksek yüzey finişini garanti eder.
- Döngü kontrolü hidrolik genişleme:Otomatik genişleme çift oluklu boru levhası deliklerine - isteğe bağlı mühürletim ile birleştirildiğinde - 20 MPa'dan fazla çalışma basıncı altında sıfır sızıntılı eklem bütünlüğünü sağlar.
- U-Bend Stres Azaltıcı:U tüp yapılandırmalarındaki soğuk bükülmüş bölgeleri, korozyon direncini geri kazanmak ve Stres Korozyon Çatlaklamasını (SCC) önlemek için kontrollü çözeltme kızartma veya stres hafifletme ısı işlemine tabi tutulur.
- % 100 Kalite Denetimi:NDE protokolleri arasında hidrostatik basınç testi, boru üzerinde Eddy akım testi (ET), basınç kaynakları üzerinde radyografik test (RT), sıvı nüfuz testi (PT),ve Pozitif Malzeme Kimliği (PMI).
Mühendislik Kılavuzları: Paket Değiştirme ve Boyutlandırma için Temel Bilgi
- Akış İndüklü titreşim (FIV) yönetimi:Yüksek kabuk tarafı çapraz akış hızları, borunun kaymasına neden olabilir, bu da baffle temas noktalarında rahatsızlık aşınmasına veya borunun yorgunluk başarısızlığına neden olabilir.Değiştirme aralığı, veya çubuk deflelerini entegre etmek gaz soğutucularında FIV sorunlarını çözüyor.
- Pitch Geometry ve Mekanik Bakım:Ağır kirletici ortamlar için yedek çekirdek sipariş ederken,90° veya 45° kare boru yayılı düzenini belirleyen, dönüş bakımı sırasında yüksek basınçlı hidro patlama için sürekli temizlik yolları yaratır.Temiz sıvılar için ısı transferi yoğunluğunu en üst düzeye çıkarmak için 30° üçgen bir eğim önerilir.
- Baffle-to-Shell açıklama kuralları:Dış boru sınırı (OTL) ve defle dış çapı TEMA standartlarına sıkı sıkıya uymalıdır. Aşırı boşluk, işlem sıvısının boru dizisini iç kabuk duvarı boyunca atlamasına izin verir,Tema ısı değiştiricilerindeki termal verimliliğin önemli ölçüde düşürülmesi.
Hedef Endüstriler ve Birincil Uygulamalar
- Petrol Rafinasyonu:Ham Destilasyon Birimi (CDU) ön ısıtma trenleri, hidrocracker besleme değiştiricileri, amine tedavi yeniden kazanları ve üst kondansatörler.
- Petrokimya ve Kimya Üretimi:Etilen bitki söndürme değişkenleri, nitrik asit soğutucular ve aromatik ayrım üniteleri.
- Doğal gaz işleme:Gaz tatlandırma yeniden kazanları, glikol yenilenme üniteleri ve kompresör ara soğutucuları/artık soğutucuları.
- Elektrik üretimi ve kamu hizmetleri:Kazan su ısıtıcıları, turbin yağ soğutucuları ve gaz buharı yüzey kondansörleri.
