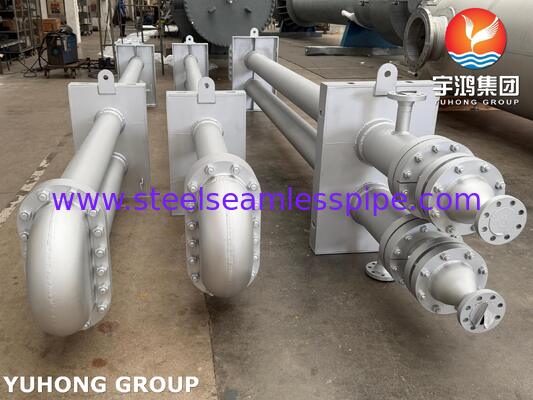

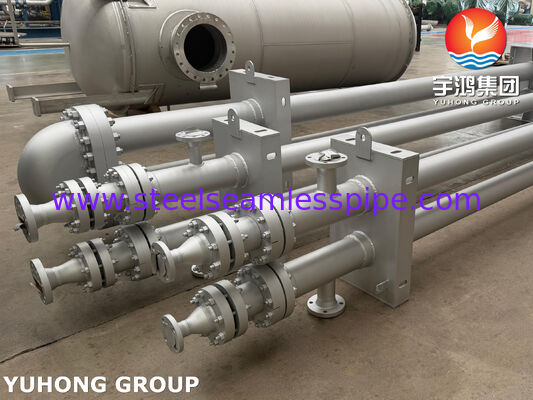

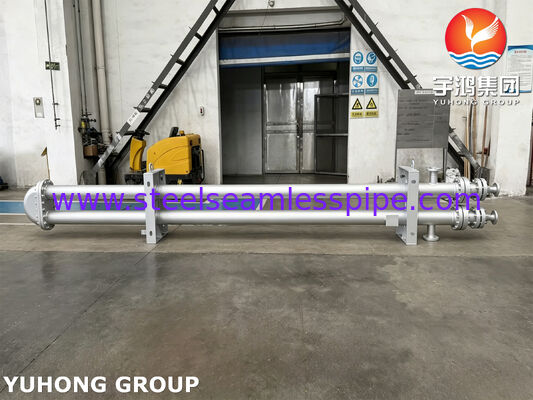

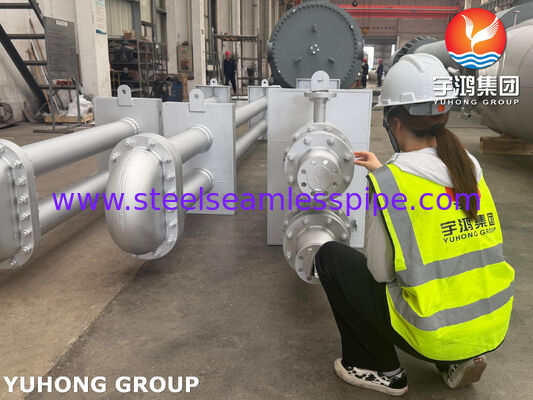

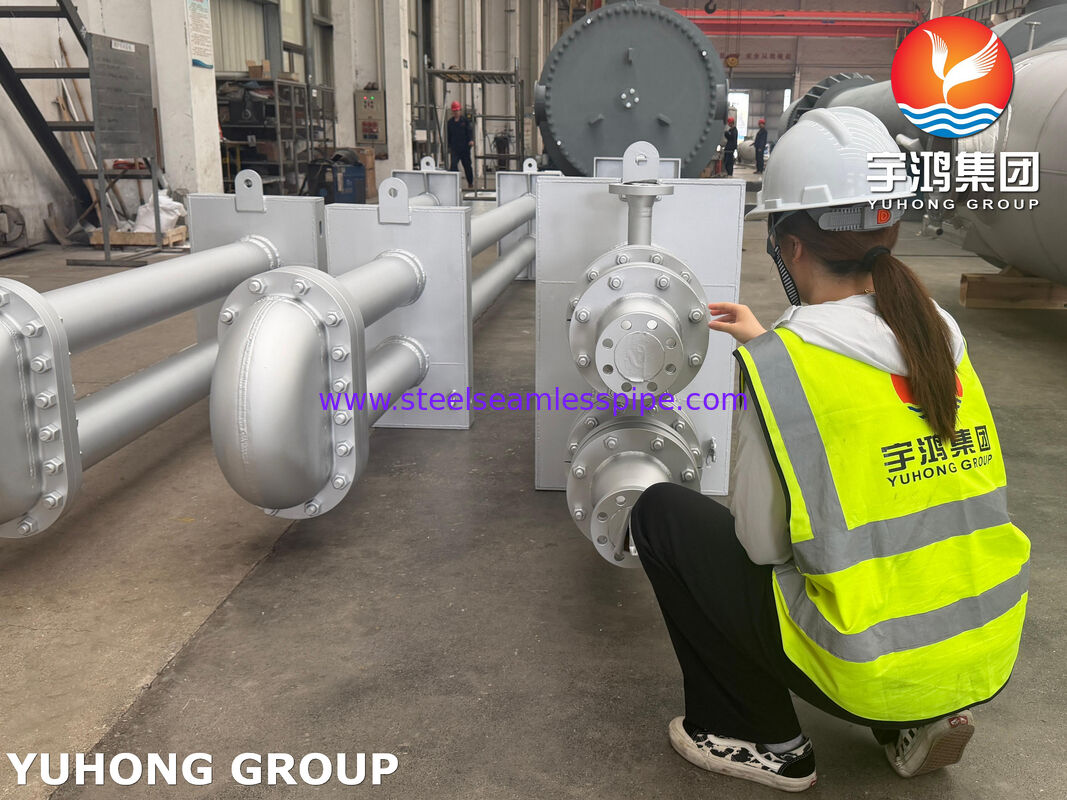

ASME SA516 Gr.70 Monel 400 Tema Isı Değiştiricisi Fined Tube Bundle ile Karbon Çelik Isı Değiştiricisi Kabuk

Ürün ayrıntıları:

Menşe yeri:	Çin, Kore
Marka adı:	YUHONG
Sertifika:	ASME Code Section VIII, Div. 1
Model numarası:	Kabuk ve Borulu Isı Eşanjörü (Atmosferik Kule OVHD Trim Kondenser)

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	USD 50,000 - USD 1,000,000 PER SET
Ambalaj bilgileri:	Müşteri gereksinimlerine dayalı standart ahşap kasalar veya özel ambalaj.
Teslim süresi:	60-90 gün
Ödeme koşulları:	MoneyGram, T/T, D/P, D/A, L/C, Western Union
Yetenek temini:	500 Takım/Ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (343)

Paslanmaz Çelik Dikişsiz Boru (339)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (170)

Fin Tüpü (736)

Isı eşanjörü (35)

Eşanjör Borusu (474)

Sıcaklık Değiştiricisi tüp kümesi (53)

Eşanjör Boru Sayfası (128)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (61)

Paslanmaz Çelik Dikişli Boru (134)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (105)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (219)

titanyum tüp (21)

Parlak Tavlı Boru (173)

Kazan Borusu (155)

çelik uydurma (874)

Çelik Flanş (673)

Diğerleri (409)

Kaplama parçaları (9)

Detaylı ürün tanımı

Tasarım ve Mukavemet Hesaplama Standardı:	Standart 14-8134	Kabuk malzemesi:	ASME SA516 Gr.70 Karbon Çelik
Tüp Sac Malzemesi:	ASME SA105 Karbon Çelik + Monel 400 Kaplama / Kaplama	Tüp Malzemesi:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Meme Malzemeleri:	ASME SA106 Karbon Çelik / SA516 Gr.70	Bölme / Destek Malzemesi:	ASME SA516 Gr.70 / SA387 Gr.50

ASME SA516 Gr.70 Karbon Çelik Eşanjör Kabuğu, Monel 400 Tema Eşanjör Kanatlı Boru Paketi ile

Bu endüstriyelısı değiştiriciHam Damıtma Üniteleri için özel olarak Stabilizatör Üstten Kondenser olarak tasarlanmıştır. Yapısal tasarım, ASME SA516 Gr.70 karbon çeliği kabuğu yüksek performanslı bir şekilde birleştirir.tema ısı değiştiriciUçucu havai fraksiyonların termal ayrımını gerçekleştirmek için çekirdek. Dahili konfigürasyon ağır hizmet tipi bir sistem kullanırkanatlı boru demetiEkşi gaz ve hidrokarbon buharlarını işlemek için 1100 Monel 400 korozyona dayanıklı tüpten oluşur.

Çekirdek Bileşenler ve Malzeme Özellikleri

Bileşen Parçası	Malzeme Standardı (ASME/SB)	Nominal Boyut / Program / Derecelendirme
Kabuk	ASME SA516 Gr.70 + SB 127 N04400	Kalınlık: 14mm / Φ1120,10mm
Tüp Sayfası	ASME SA105 + Monel 400 Kaplama	Çizim E1-9311'e göre
Tüpler	SB 163 N04400 / SB 127 N04400	Entegrekanatlı boru demeti
Stabilizatör OVHD Girişi (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Sabitleyici OVHD Çıkışı (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Soğutma Suyu Girişi (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Soğutma Suyu Çıkışı (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Tahliye / Servis Nozulları (N7-N11)	ASME SA105 / SA106	1" NPT 6000# / 3" 150# WN-RF

Teknik ve İşleme Özellikleri

Mekanik Boru Birleştirme:Borular, yüksek basınçlı bir sızdırmazlık sağlamak için mekanik bir derinlik genişletme işlemi kullanılarak boru tabakasına kilitlenir.
Bölme ve Akış Yönetimi:Dahili montaj, yapılandırılmış bir yapıya sahiptirtema ısı değiştiriciyüksek hızlı sıvı girişlerinde boru titreşimini ve erozyonu önlemek için sert saptırma plakaları (SA516 Gr.70) ve özel çarpma plakaları içeren düzen.
Gelişmiş Sızdırmazlık Yapılandırması:Ana sızdırmazlık bağlantılarında, döngüsel termal yükler altında flanş sızıntısını ortadan kaldırmak için Power Graf 3 Premium / Graphite+AISI 316 bileşenleriyle eşleştirilmiş genişletilmiş grafit (EG) katmanlarına sahip Monel 400 yivli contalar kullanılır.
Harici Kabuk Koruması:Karbon çeliği basınç parçaları ve kabuk gövdesi, sıcak daldırma galvanizlemeye ve ardından özel çok katmanlı endüstriyel boya kaplama sistemine tabi tutulur.
