HP-HT Önyükleyici Isı Değiştiricisi ASME Bölüm VIII Bölüm 1 TEMA Isı Değiştiricisi Fined Tube Bundle

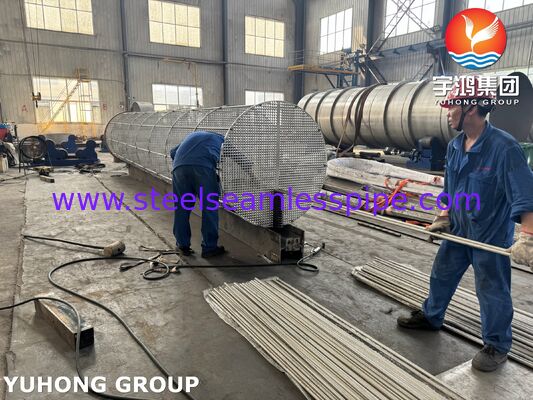

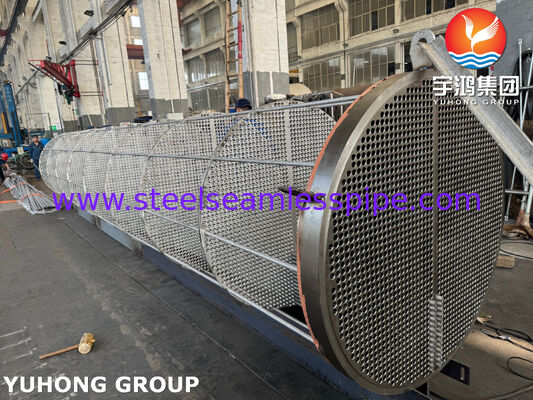

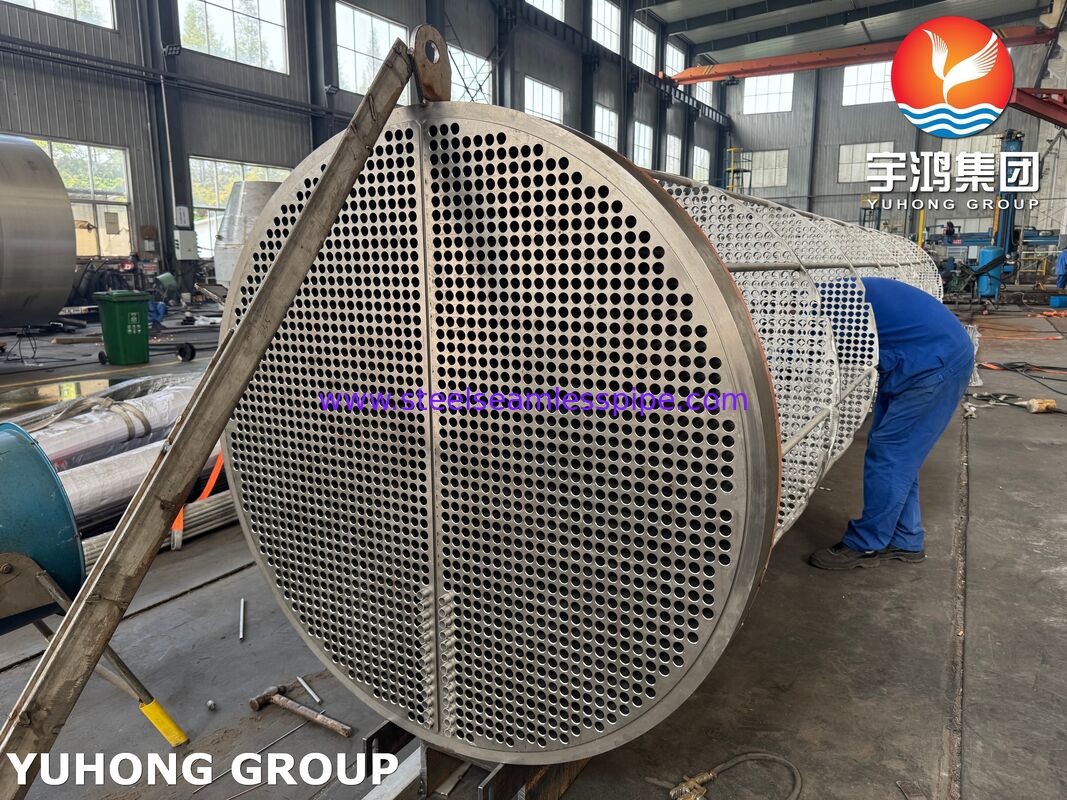

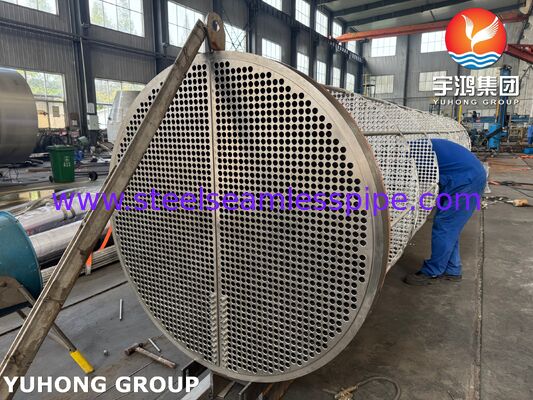

YUHONG HEAT EXCHANGER TUBE BUNDLE, jeotermal enerji üretim tesisleri için üretilen endüstriyel yüksek basınçlı yüksek sıcaklıklı (HP-HT) ön ısıtma kabuğu ve boru ısı değiştiricisidir.Birim, ASME Kazan ve Basınçlı Kap Kodunun VIII Bölümü uyarınca sıkı bir şekilde inşa edilen ağır duvarlı basınçlı kap kabuğunun içinde hassas bir şekilde tasarlanmış bir kanatlı boru kümesi içerir., Bölüm 1 kuralları. İkili jeotermal enerji santrallerinde buhar döngüleri ve çalışma sıvı döngüleri arasındaki birincil ısı transferi birimi olarak hizmet verir.

3.2 Ana Bileşenler ve Malzeme Özellikleri

3.3 Temel Teknik ve Üretim Özellikleri

• ASME kodu ile damgalanmış üretim: Mekanik tasarım ve yapısal hesaplamalar ASME Bölüm VIII, Bölüm 1 ve standart TEMA ısı değiştiricisi mekanik standartlarını sıkı bir şekilde takip eder.

• Clad Tubesheet Arabirimi: SA-240 TP316L paslanmaz çelik kaynak katmanı ile 3,0 mm minimum kalınlığında SA-350 LF2 kovalama yüzeyinde koroziv süreç ortamlarına maruz kalmıştır.

• Hızlı tüp-tüp yapraklı eklemler: Tüpler ASME Bölüm IX kaynak prosedürlerine uygun otomatik GTAW süreçleri kullanarak genişletilir ve dayanıklılık ile kaynaklanır.

• Ağır Güçlü Destek Yapısı: İşleme döngüleri sırasında sismik yükleme, rüzgar yükleri ve termal genişleme kuvvetleri için tasarlanmış entegre eyer destekleri.

3.4 Kalite güvencesi ve test özellikleri

• Yok edici olmayan inceleme (NDE): ASME Bölüm VIII Bölüm 1'e göre tüm uzunluk ve çevrelik kıvrımlı kaynaklarda % 100 Tam Radyografik Test (RT-1).

• Yüzey Kusurları Denetimi: Tüm paslanmaz çelik kaplama katmanlarında, borudan boruya dayanıklılık kaynaklarında ve nozel takma kaynaklarında sıvı nüfuzlu test (PT).

• Hidrostatik basınç testi: Fabrika kabuğu tarafında ve boru tarafında hidrostatik basınç testi, en az 60 dakika boyunca en fazla izin verilen çalışma basıncının (MAWP) 1,3 katında yapılmıştır.

• Pozitif Malzeme Kimliği (PMI): Montaj öncesi tüm alaşım hammaddelerinde, basınç tutan bileşenlerde ve dolgu metallerinde %100 PMI doğrulama.

• Boyut ve düzlük kontrolü: TEMA Sınıf R toleranslarına uygun lazerle doğrulanmış boru levhası düzlüğü ve nozzle flange yönelimleri.

3.5 Uluslararası lojistik ve piyasa desteği

• İhracat ambalajı: Kurutma yükleri ile mühürlenmiş iç azot temizleme (0,5 bar pozitif basınç), ağır yüklü çelik kayma tabanları ve denizcilik vakum folyo sargı ile korunmaktadır.

• Uluslararası Uygunluk Belgeleri: Üreticinin Veri Raporu (Formu U-1A), Malzeme Deneme Sertifikaları (EN 10204 Tip 3.1), NDE raporları ve hidrostatik test çizelgeleri ile birlikte teslim edilir.

• Bölgesel Düzenleyici Onaylamalar: SONCAP (Nijerya Ürün Sertifikası), Form M uyumluluğu ve Orta Doğu / Kuzey Afrika (MENA) gümrük odaklama standartları için önceden onaylanmıştır.
