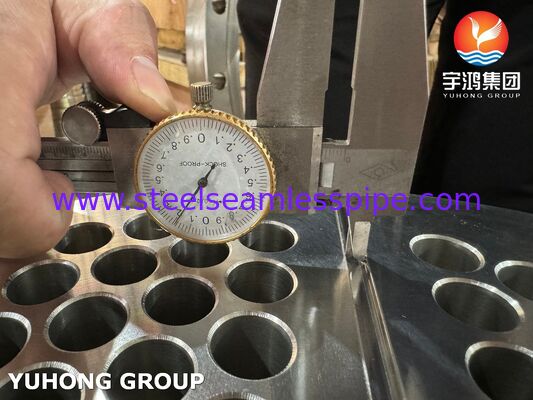

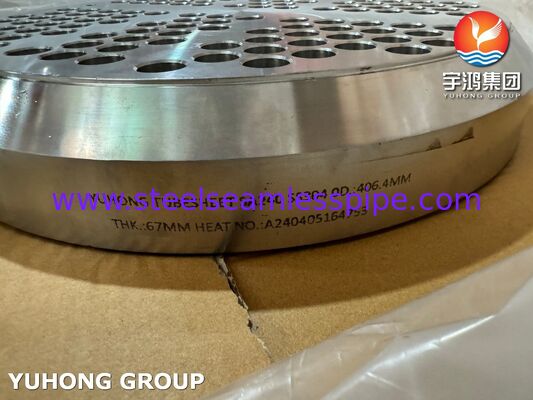

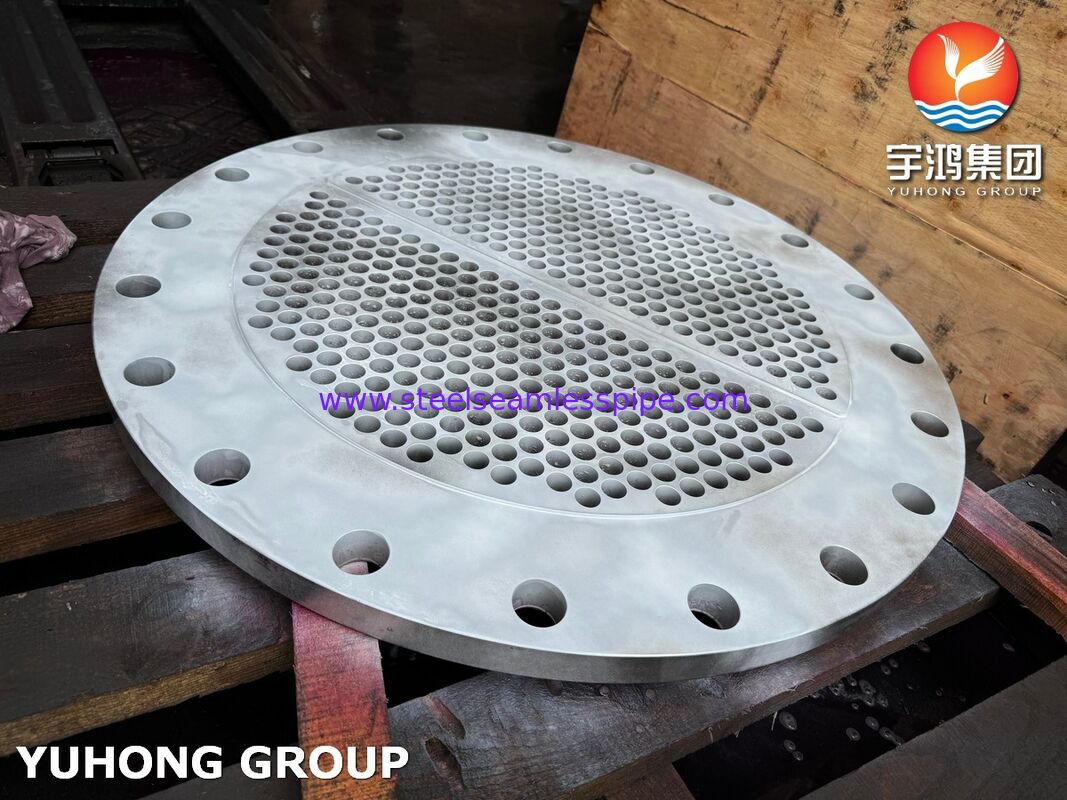

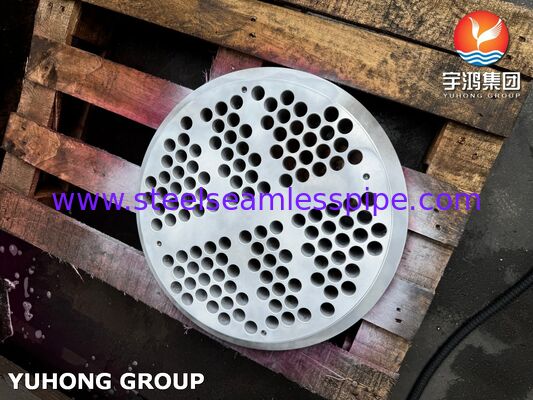

ASME SA240 SS304 Sıcaklık Değiştiricisi boru levhası, korozyona karşı dayanıklı petrokimyasal hizmet için CNC sondajı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Model numarası:	ASME SA240 SS304 Tüp Sayfası

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 adet
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Kat-ahşap Sandık / Demir Sandık / Dokuma Çanta
Teslim süresi:	miktarına bağlıdır
Ödeme koşulları:	T/T,L/C
Yetenek temini:	800 ton / ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (350)

Paslanmaz Çelik Dikişsiz Boru (347)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (173)

Fin Tüpü (752)

Isı eşanjörü (43)

Eşanjör Borusu (480)

Sıcaklık Değiştiricisi tüp kümesi (57)

Eşanjör Boru Sayfası (132)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (136)

Nikel Alaşım Boru (275)

Nikel Alaşımlı Boru (110)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (226)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (163)

çelik uydurma (884)

Çelik Flanş (683)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Vurgulamak:

ASME SA240 Eşanjör Boru Sayfası

Hassas CNC Delikli Boru Sayfası

Korozyona Dirençli SS304 Tüp Sayfası

ASME SA240 SS304 Isı Değiştirici Tüp Levhası - Petrokimya ve Genel Endüstriyel Hizmetler İçin

Ürün Genel Bakışı

Tüp levhası, tüp demetini sabitleyen ve hizalayan, aynı zamanda kabuk tarafı ve tüp tarafı akışkanları arasında basınca dayanıklı bir bariyer sağlayan delikli dairesel bir plakadır. Kabuk ve tüp tipi ısı değiştiricinin ana basınç taşıyan bileşenidir.

Bu tüp levhası, ASME SA240 Tip 304 paslanmaz çelikten (UNS S30400) üretilmiştir - endüstri standardı östenitik kalitedir ve korozyon direnci, şekillendirilebilirlik ve kaynaklanabilirlik dengesi sunar. Malzeme, oksitleyici ortamlarda 465°C'ye (870°F) kadar hizmet sıcaklıklarında güvenilir performans sağlar.

Üretim: Müşteri tarafından sağlanan TEMA yerleşim çizimlerine (üçgen veya kare hatve) göre hassas CNC delme ve işleme, geçiş bölme olukları ve sızdırmazlık yüzeyleri spesifikasyona göre işlenmiştir.

Malzeme Spesifikasyonları

Tüm tüp levhaları, kesinlikle ASME SA240 / ASTM A240 ile uyumlu olarak üretilir - alternatif standartlar uygulanmaz.

Kimyasal Bileşim - ASME SA240 Tip 304

Kaynak: ASME SA240 / ASTM A240
Element	Bileşim (%)
Karbon (C)	≤ 0.07
Mangan (Mn)	≤ 2.00
Fosfor (P)	≤ 0.045
Kükürt (S)	≤ 0.030
Silikon (Si)	≤ 0.75
Krom (Cr)	18.0 - 20.0
Nikel (Ni)	8.0 - 10.5
Azot (N)	≤ 0.10

Mekanik Özellikler (Oda Sıcaklığı)

Kaynak: ASME SA240 / ASTM A240
Özellik	Değer
Çekme Dayanımı	≥ 515 MPa (75.000 psi)
Akma Dayanımı (%0.2 ofset)	≥ 205 MPa (30.000 psi)
Uzama	≥ 40%
Sertlik	≤ 92 HRB (≤ 201 HBW)

Boyutsal Yetenekler

Kaynak: ASME SA240 / TEMA standartları
Parametre	Aralık / Tolerans
Dış Çap	Özel, 3.000 mm+'ya kadar
Kalınlık	25 mm ila 150 mm+ (özel olarak mevcuttur)
Tüp Deliği Çapı Toleransı	+0.05 / -0.00 mm (CNC hassasiyeti)
Delik Hatvesi	TEMA yerleşimine göre (tipik olarak 25,4 mm ila 31,75 mm)
Delik Başına Oluklar	2 veya 3 hassas halka oluk

Muayene ve Test Gereksinimleri

Tüm tüp levhaları, Mill Test Raporları (MTR'ler) aracılığıyla tam malzeme izlenebilirliği korunarak kapsamlı tahribatsız muayeneden (NDE) geçer.

Test Yöntemi	Amaç	Kabul Kriterleri
Penetrant Testi (PT)	Yüzey süreksizliklerini (çatlaklar, gözeneklilik, katlanmalar) tespit eder	ASME SA240 / müşteri spesifikasyonu
Ultrasonik Test (UT)	Yüzey altı kusurlarını (dahil etmeler, laminasyonlar, boşluklar) tespit eder	ASME SA240 / müşteri spesifikasyonu
PMI (Pozitif Malzeme Tanımlama)	XRF aracılığıyla alaşım bileşimini doğrular	Malzeme sertifikasına göre
Boyutsal Muayene	Delik çapını, hatvesini, oluk derinliğini, yüzey kalitesini, dış çap/kalınlığı doğrular	TEMA yerleşimi + müşteri çizimine göre
Görsel Muayene	Yüzey kalitesi, geçiş bölme oluk hizalaması, sızdırmazlık yüzeyi durumu	ASME + TEMA gereksinimlerine göre

PT ve UT, kritik yüzeylerde %100 muayene oranında gerçekleştirilir.

Uygulama Senaryoları

ASME SA240 SS304 tüp levhaları, tüp tarafı veya kabuk tarafı akışkanlarının hafif aşındırıcı olduğu ve klorür konsantrasyonlarının düşük kaldığı ısı değiştirici hizmetleri için belirtilir.

Ana Endüstriler:

Petrokimya ve Rafineri - Rafineri ve kimya süreçlerinde ısı transferi
Farmasötik - Kontrollü işleme için hijyenik ısı değiştiriciler
Gıda ve İçecek - Hijyen ve temizlenebilirliğin gerekli olduğu proses ısıtma/soğutma
Enerji Üretimi - Düşük basınçlı besleme suyu ısıtıcıları, yağlama yağı soğutucuları
HVAC ve Soğutma - Chiller gövdeleri, kondenserler, evaporatör demetleri
Genel Endüstri - Su soğutucuları, hidrolik yağ soğutucuları, agresif olmayan akışkan kullanımı

Tasarım basınç limiti: Rulo sac levha yapısı için ≤ 30 bar (~435 psi).

Avantajlar ve Özelleştirme

Mühendislik Avantajları:

Korozyon direnci: %18.0-20.0 krom içeriği ve %8.0-10.5 nikel içeriği, oksidasyona ve atmosferik maruziyete, tatlı suya, buhara ve hafif kimyasal çözeltilere karşı direnç sağlar.
Hassas uyum: CNC delinmiş tüp delikleri +0.05 / -0.00 mm toleransla bypass sızıntısını önler ve tutarlı tüp haddelemeyi sağlar.
Bağlantı bütünlüğü: Delik başına 2 veya 3 hassas halka oluk, hidrolik tüp genleşmesi sırasında mekanik çekme mukavemetini en üst düzeye çıkarır.
İzlenebilirlik: Kimya ve mekanik özellikler için ASME SA240 uyumluluğunu doğrulayan MTR'lerle tam malzeme sertifikası.

Mevcut Özelleştirmeler:

Çizime göre özel dış çap ve kalınlık
Tüp deliği desenleri: TEMA yerleşimine göre üçgen veya kare hatve
Özel oluk konfigürasyonları
Serbest veya sabit tüp levhası tasarımları
Rulo sac levha (SA240) veya dövme yapı seçenekleri

SSS - Yaygın Teknik Sorular

S: 304 tüp levhaları için ASME SA240 ve ASTM A240 arasındaki fark nedir?

C: ASME SA240, ASTM A240'ın ASME Kazan ve Basınçlı Kap Kodu tarafından benimsenmiş halidir. ASME kodlu kaplardaki basınç taşıyan bileşenler için SA240 geçerli spesifikasyondur. Her ikisi de Tip 304 (UNS S30400) için aynı malzeme özelliklerine atıfta bulunur.

S: Rulo sac levha tüp levhası ile dövme tüp levhası arasında ne zaman seçim yapmalıyım?

C: Rulo sac levha (SA240), yaklaşık 100 mm'ye kadar kalınlıklar ve 30 bar'a kadar basınçlar için uygundur ve maliyet avantajları sunar. Dövme yapı (ASTM A182 F304), ağır duvar kalınlığı, yüksek basınç ve aşırı termal döngü uygulamaları için gereklidir.

S: ASME SA240 304 tüp levhaları için tipik olarak hangi NDE gereklidir?

C: Standart gereksinimler, yüzey kusuru tespiti için PT (penetrant testi) ve yüzey altı kusur tespiti için UT (ultrasonik test) içerir. Alaşım bileşimini doğrulamak için PMI yapılır. Ek testler (hidrostatik vb.) müşteri gereksinimlerine göre belirtilebilir.
