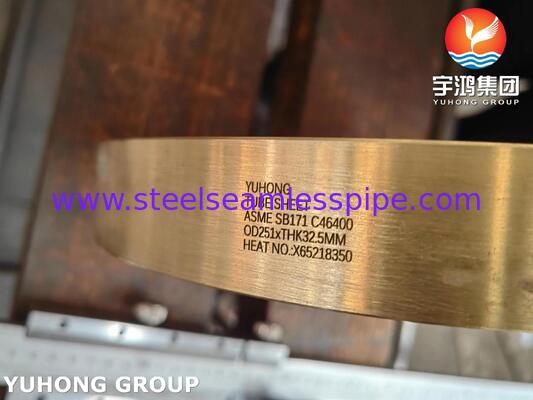

ASME SB171 C46400 Bakır Alaşımlı Boru Levhası (Shell and Tube Tipi Isı Değiştirici için)

ASME SB171 C46400 boru levhası, C46400 bakır-çinko alaşımlı malzemeden üretilmiş bir bakır alaşımlı ısı değiştirici bileşenidir.

Boru levhası, bir shell and tube tipi ısı değiştiricinin kabuk (shell) ve boru tarafı arasına monte edilir. Boru desteği sağlar ve kabuk tarafı ile boru tarafı akışkanları arasında ayırma sınırını oluşturur.

C46400 yaygın olarak Naval Pirinci olarak bilinir, denizcilik ve endüstriyel ekipmanlarda kullanılan bir bakır-çinko alaşımıdır. Isı değiştirici uygulamaları için boru levhası boyutları, boru deliği düzeni, kalınlığı ve bağlantı konfigürasyonu, ekipman tasarımına ve mühendislik çizimlerine göre üretilir.

Malzeme ve Standart

C46400 Bakır Alaşımı

Malzeme Standardı: ASME SB171
Malzeme Sınıfı: C46400
UNS: C46400
Malzeme Tipi: Bakır-Çinko Alaşımı / Naval Pirinci
Ürün Tipi: Isı Değiştirici Boru Levhası

ASME SB171, basınçlı kaplar, kondenserler ve ısı değiştiriciler için bakır alaşımlı levha, sac ve daireleri kapsar.

İmal edilmiş bir boru levhası için, C46400 malzeme, ısı değiştirici tasarımına göre gerekli boru levhası geometrisine işlenir.

C46400 Naval Pirinci

C46400, bakır ve çinkonun ana alaşım elementleri olduğu bir bakır-çinko alaşımıdır.

Malzeme yaygın olarak Naval Pirinci olarak tanımlanır.

Tipik alaşım elementleri şunları içerir:

• Bakır (Cu)
• Çinko (Zn)
• Kalay (Sn)
• Kurşun (Pb), uygulanabilir olduğu durumlarda belirtilen sınıf gereksinimlerine göre

Kimyasal bileşim ve mekanik özellikler, C46400 için geçerli ASME SB171 gereksinimlerine uygun olmalıdır.

Boru Levhası Tasarımı

Boru Deliği Düzeni

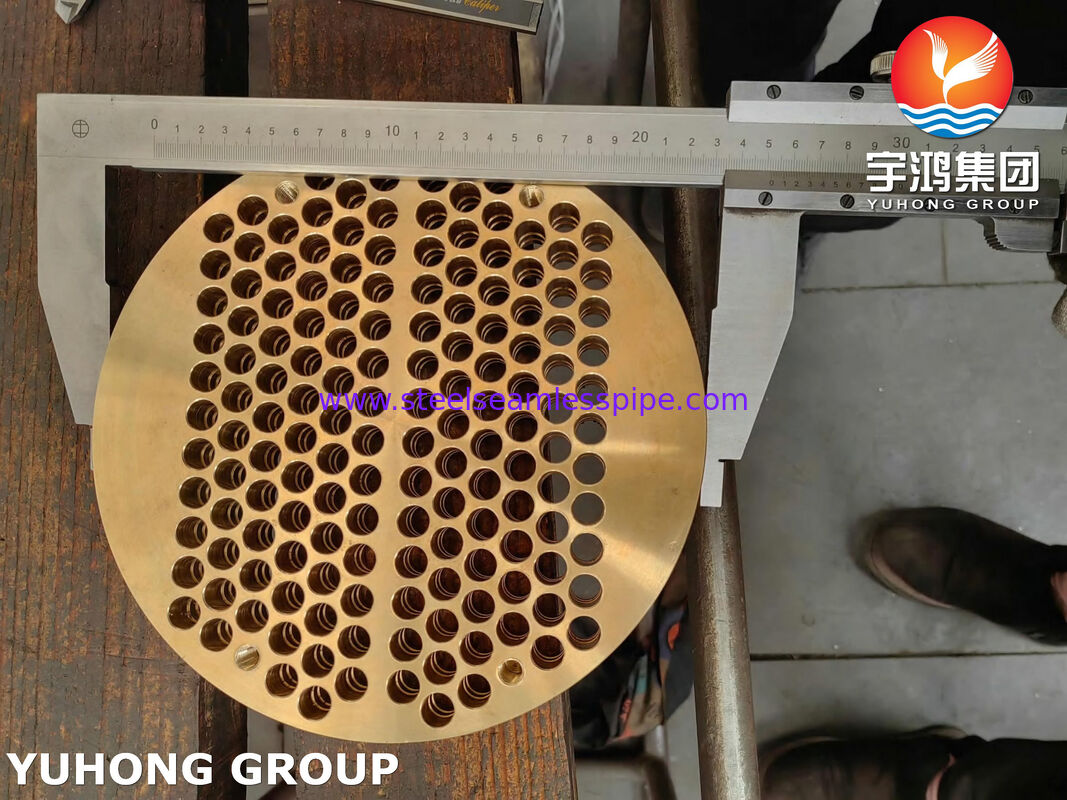

Boru levhası, ısı değiştirici boru düzenine göre çok sayıda boru deliği ile işlenir.

Anahtar parametreler şunları içerir:

• Delik konumu
• Cıvata deliği boyutları
• Boru deseni
• Boru deliği sayısı
• Boru deliği toleransı

Yaygın boru düzenleri şunları içerir:

• Üçgen aralık
• Kare aralık
• Dönük kare aralık

Nihai düzen, ısı değiştirici mühendislik çizimine uygun olmalıdır.

Kabuk Tarafı ve Boru Tarafı Ayrımı

Boru levhası, boru demeti için yapısal arayüzü sağlarken kabuk tarafı ve boru tarafı akış kanallarını ayırır.

Boru Bağlantısı

Isı değiştirici tasarımına bağlı olarak, borular boru levhasına şu yollarla bağlanabilir:

• Boru genleşmesi
• Conta kaynağı
• Mukavemet kaynağı
• Genleşme + conta kaynağı

Bağlantı yöntemi, ekipman tasarımına ve proje spesifikasyonuna göre belirlenmelidir.

Üretim Süreci

C46400 Malzeme Hazırlığı

C46400 bakır alaşımlı malzeme, geçerli ASME SB171 gereksinimlerine göre tedarik edilir.

Levha veya Daire Kesimi

Hammadde, gerekli boru levhası boş boyutlarına kesilir.

CNC İşleme

Boru levhası mühendislik çizimlerine göre işlenir.

İşleme şunları içerebilir:

• Dış çap işleme
• Kalınlık işleme
• Boru deliği delme
• Cıvata deliği delme
• Oluk işleme
• Yüzey işleme

Boru Deliği Delme

Boru delikleri, belirtilenlere göre işlenir:

• Boru dış çapı
• Cıvata deliği boyutları
• Delik toleransı
• Boru düzeni

Son Kontrol

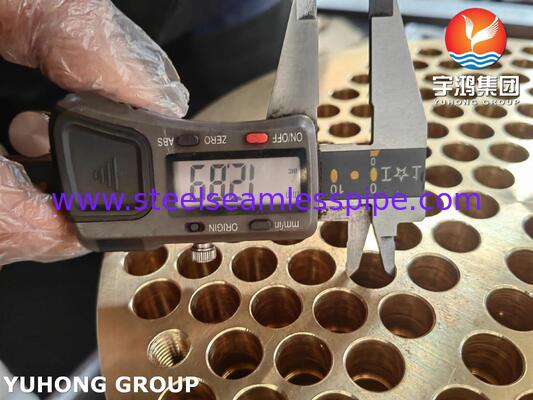

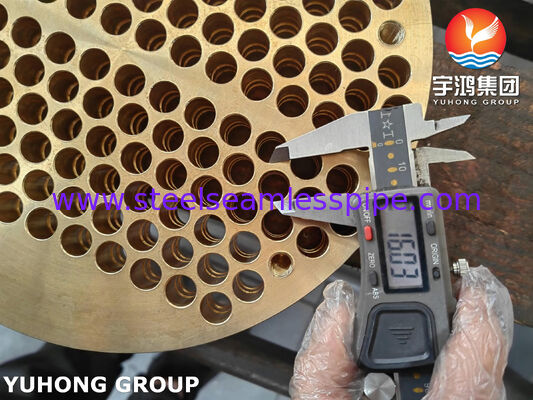

Bitmiş boru levhaları, boyutsal doğruluk, yüzey durumu, boru deliği konumu ve diğer proje gereksinimleri için kontrol edilir.

Ürün Özellikleri

Parametre

Özellik

ASME SB171 C46400 boru levhaları, shell and tube tipi ısı değiştirici düzeneklerinde yapısal bileşenler olarak kullanılabilir.

Uygulamalar şunları içerir:

Proses ısı değiştiricileri

Endüstriyel ısı değiştiriciler

• Kondenserler
• Soğutucular
• Termal proses ekipmanları
• Kondenser Ekipmanları
• C46400 boru levhaları, belirtilen boru malzemesi ve çalışma ortamına göre kondenser düzenekleri için üretilebilir.

Denizcilik ve Endüstriyel Ekipmanlar

C46400 Naval Pirinci ayrıca, belirtilen bakır alaşımının tasarım koşullarına uygun olduğu denizcilik ve endüstriyel ekipmanlarla da ilişkilidir.

Kalite Kontrol ve Muayene

Malzeme Muayenesi

Muayene şunları içerebilir:

Kimyasal bileşim doğrulaması

Mekanik özellik testi

• Malzeme sertifikası incelemesi
• Boyutsal Muayene
• Anahtar boyutlar şunları içerir:

Dış çap

Kalınlık

• Boru deliği çapı
• Boru aralığı
• Delik konumu
• Cıvata deliği boyutları
• Düzlük
• Yüzey Muayenesi
• Muayene şunları kapsayabilir:

İşlenmiş yüzey

Boru deliği yüzeyi

• Kenar durumu
• Oluk boyutları
