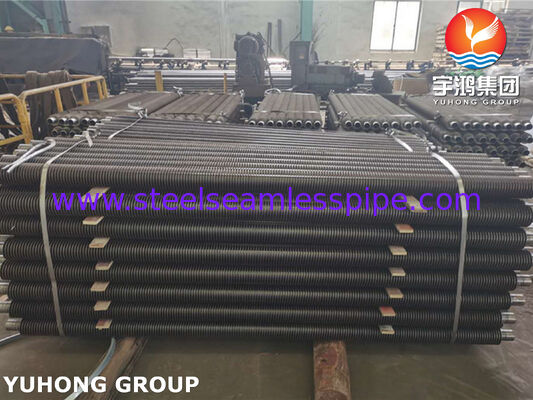

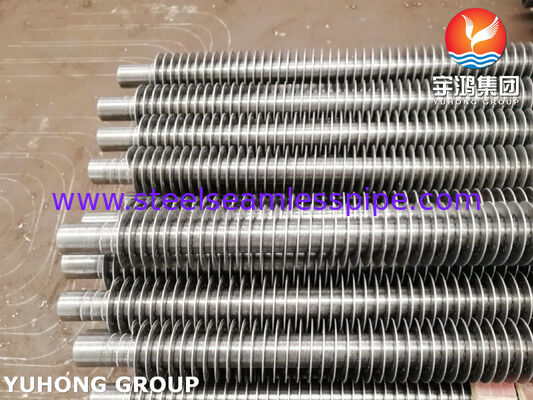

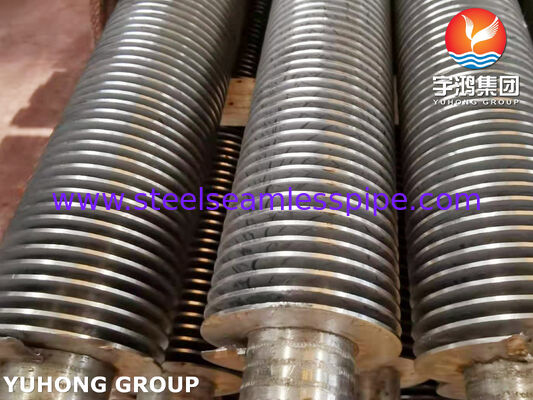

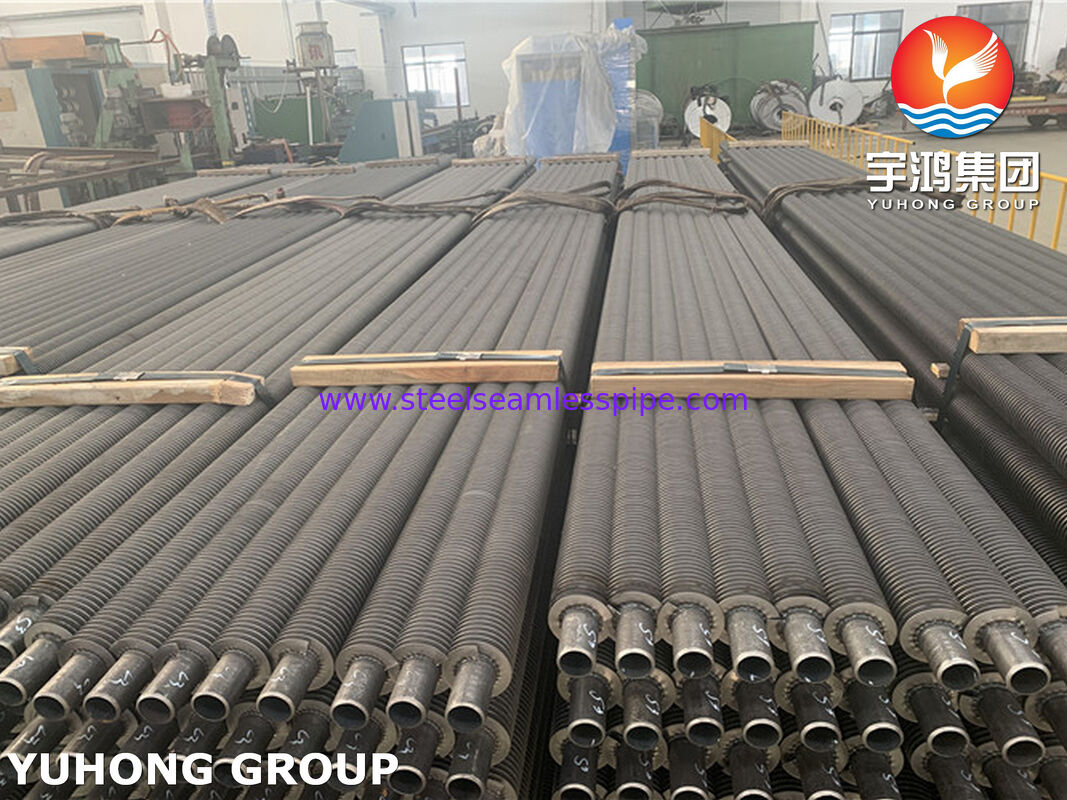

ASTM A213 TP316 Spiral Kanatlı Borular (Ekonomizörler İçin)
Ürün Genel Bakışı
ASTM A213 TP316 spiral kanatlı borular, ekonomizör sistemleri, atık ısı geri kazanım üniteleri, kazanlar ve endüstriyel ısı değiştiriciler için tasarlanmış yüksek performanslı ısı transfer bileşenleridir. Birinci sınıf östenitik paslanmaz çelikten üretilmiştirASTM A213 TP316, bu kanatlı borular, zorlu çalışma koşulları altında mükemmel korozyon direnci, üstün termal iletkenlik ve uzun vadeli mekanik stabiliteyi birleştirir.
Spiral kanat tasarımı, düz borulara kıyasla dış ısı transfer yüzey alanını önemli ölçüde artırarak, ekipman boyutunu ve işletme maliyetlerini azaltırken ısı geri kazanım verimliliğini artırır. TP316 paslanmaz çelik, molibden (Mo) içeriği sayesinde klorür korozyonuna, oksidasyona ve yüksek sıcaklık ortamlarına karşı gelişmiş direnç sağlar, bu da bu boruları enerji üretimi, kimyasal işlem, denizcilik, petrokimya ve endüstriyel ısıtma uygulamaları için uygun hale getirir.
ASTM A213 TP316 spiral kanatlı borularımız, sıkı uluslararası standartlara göre, hassas boyutsal kontrol, güvenilir kaynak performansı ve tutarlı kalite ve uzatılmış hizmet ömrünü sağlamak için kapsamlı denetim prosedürleri ile üretilmektedir.
Ürün Özellikleri
1. Üstün Korozyon Direnci
ASTM A213 TP316 paslanmaz çelik, özellikle klorür, asit ve endüstriyel kirleticiler içeren ortamlarda çukurlaşma ve yarık korozyonuna karşı direnci artıran molibden içerir.
2. Gelişmiş Isı Transfer Performansı
Spiral kanat yapısı, etkili ısı değişim alanını artırır, ısı transfer verimliliğini iyileştirir ve ekonomizörlerin egzoz gazlarından daha fazla atık ısıyı geri kazanmasını sağlar.
3. Yüksek Sıcaklık Stabilitesi
TP316 malzeme, kazan ve ısı geri kazanım uygulamalarında güvenilir performans sağlayarak, yükseltilmiş sıcaklıklarda sürekli çalışma sırasında mükemmel mekanik mukavemet ve korozyon direncini korur.
4. Uzun Hizmet Ömrü
Yüksek kaliteli hammaddeler, kontrollü üretim süreçleri ve sıkı denetim prosedürleri, boru deformasyonunu, korozyon hasarını ve erken arızayı en aza indirmeye yardımcı olur.
Tipik Uygulamalar
ASTM A213 TP316 spiral kanatlı borular yaygın olarak şunlarda kullanılır:
- Kazan ekonomizörleri
- Atık ısı geri kazanım sistemleri
- Endüstriyel kazanlar
- Santral ısı değiştiricileri
- Kimyasal işlem ekipmanları
- Petrokimya ısıtma sistemleri
- Rafineri atık ısı geri kazanım üniteleri
- Deniz egzoz gazı ekonomizörleri
- Paslanmaz çelik ısı değiştirici sistemleri
Standart Boyut Aralığı
Spiral kanatlı boruların boyutları müşteri gereksinimlerine göre özelleştirilebilir. Tipik üretim aralıkları aşağıda listelenmiştir:
| Ürün |
Standart Aralık |
| Ana Boru Malzemesi |
ASTM A213 TP316 Paslanmaz Çelik |
| Boru Dış Çapı |
15 mm – 76 mm |
| Boru Et Kalınlığı |
1.5 mm – 8 mm |
| Boru Uzunluğu |
18.000 mm'ye kadar |
| Kanat Yüksekliği |
5 mm – 30 mm |
| Kanat Kalınlığı |
0.3 mm – 1.5 mm |
| Kanat Adımı |
2.0 mm – 10 mm |
| Kanat Tipi |
Spiral sarım / Helisel kanatlı |
| Kanat Malzemesi |
TP316 Paslanmaz Çelik veya belirtilen alaşım |
| Üretim Standardı |
ASTM A213 / Müşteri spesifikasyonu |
Not: Farklı ekonomizör tasarımları için özel boyutlar, kanat konfigürasyonları ve yüzey işlemleri mevcuttur.
Üretim Süreci
ASTM A213 TP316 spiral kanatlı boruların üretim süreci şunları içerir:
- Hammadde Muayenesi
Paslanmaz çelik borular ve kanat şeritleri kimyasal bileşim, boyutlar ve yüzey kalitesi açısından incelenir.
- Boru Hazırlığı
Borular, boru yüzeyi ve kanat malzemesi arasındaki uygun yapışmayı sağlamak için temizlenir ve hazırlanır.
- Spiral Kanat Kaynağı
Kanat şeridi, güçlü mekanik yapışma ve kararlı ısı transfer performansı elde etmek için kontrollü kaynak teknolojisi kullanılarak borunun etrafına sürekli olarak sarılır.
- Isıl İşlem (Gerektiğinde)
Malzeme yapısını ve gerilim gidermeyi optimize etmek için müşteri spesifikasyonlarına göre ısıl işlem uygulanabilir.
- Yüzey İşleme
Borular, uygulama gereksinimlerine göre temizlenir, parlatılır veya işlenir.
- Son Muayene
Her boru sevkiyat öncesinde boyutsal muayene ve performans testinden geçer.
ASTM A213 TP316 Kimyasal Bileşimi
ASTM A213 TP316 paslanmaz çeliğin kimyasal bileşim gereksinimleri aşağıdaki gibidir:
| Element |
Bileşim (%) |
| Karbon (C) |
≤ 0.08 |
| Silikon (Si) |
≤ 0.75 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Kükürt (S) |
≤ 0.030 |
| Krom (Cr) |
16.0 – 18.0 |
| Nikel (Ni) |
10.0 – 14.0 |
| Molibden (Mo) |
2.00 – 3.00 |
| Demir (Fe) |
Denge |
ASTM A213 TP316 Mekanik Özellikleri
ASTM A213 TP316 dikişsiz borular için tipik mekanik gereksinimler:
| Özellik |
Gereksinim |
| Çekme Mukavemeti |
≥ 515 MPa |
| Akma Mukavemeti (0.2% Ofset) |
≥ 205 MPa |
| Uzama |
≥ 35% |
| Sertlik (Tipik) |
≤ 217 HB |
| Yoğunluk |
Yaklaşık 8.0 g/cm³ |
Bu mekanik özellikler, yüksek sıcaklıklı ısı değiştirici uygulamaları için mükemmel mukavemet, süneklik ve dayanıklılık sağlar.
Test ve Kalite Kontrol
Zorlu ortamlarda güvenilir çalışmayı sağlamak için ASTM A213 TP316 spiral kanatlı borular aşağıdaki kapsamlı testlerden geçer:
Kimyasal Bileşim Analizi
- Optik Emisyon Spektrometresi (OES) testi
- Cr, Ni ve Mo dahil alaşım elementlerinin doğrulanması
Mekanik Testler
- Çekme testi
- Akma mukavemeti testi
- Uzama testi
- Sertlik testi
Tahribatsız Muayene (NDT)
- Hidrostatik Test: Basınç dayanımını ve sızdırmaz performansı sağlar
- Girdap Akımı Testi: Yüzey ve yüzey altı kusurlarını tespit eder
- Ultrasonik Test (UT): İç kusurları belirler
- Sıvı Penetrant Testi (PT): Yüzey çatlaklarını ve kaynak kusurlarını kontrol eder
Boyutsal Muayene
- Boru dış çapı ölçümü
- Et kalınlığı doğrulaması
- Kanat yüksekliği ve adımı muayenesi
- Uzunluk ve düzlük muayenesi
Yüzey Kalitesi Muayenesi
- Görsel muayene
- Kaynak kalitesi muayenesi
- Yüzey temizliği değerlendirmesi
Neden ASTM A213 TP316 Spiral Kanatlı Boruları Seçmelisiniz?
- Korozyona dayanıklı TP316 paslanmaz çelikten üretilmiştir
- Spiral kanat tasarımı sayesinde artırılmış ısı transfer verimliliği
- Yüksek sıcaklık ve aşındırıcı ortamlar için uygundur
- Çeşitli ekonomizör sistemleri için özelleştirilebilir boyutlar
- ASTM A213 gereksinimlerine sıkı uyum
- Uzatılmış operasyonel ömür ile güvenilir performans
