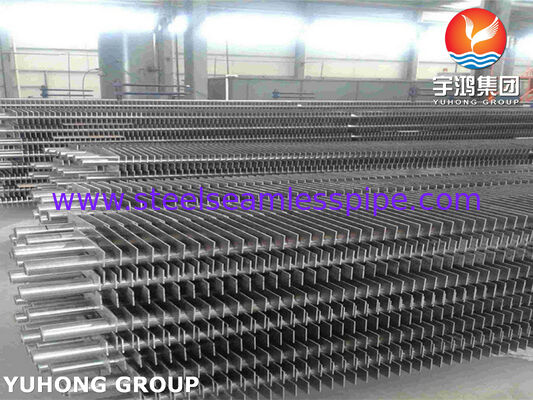

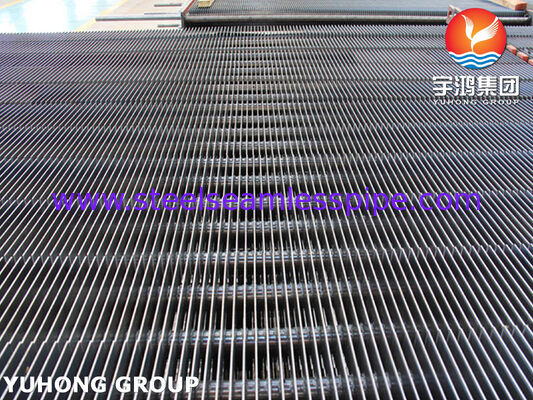

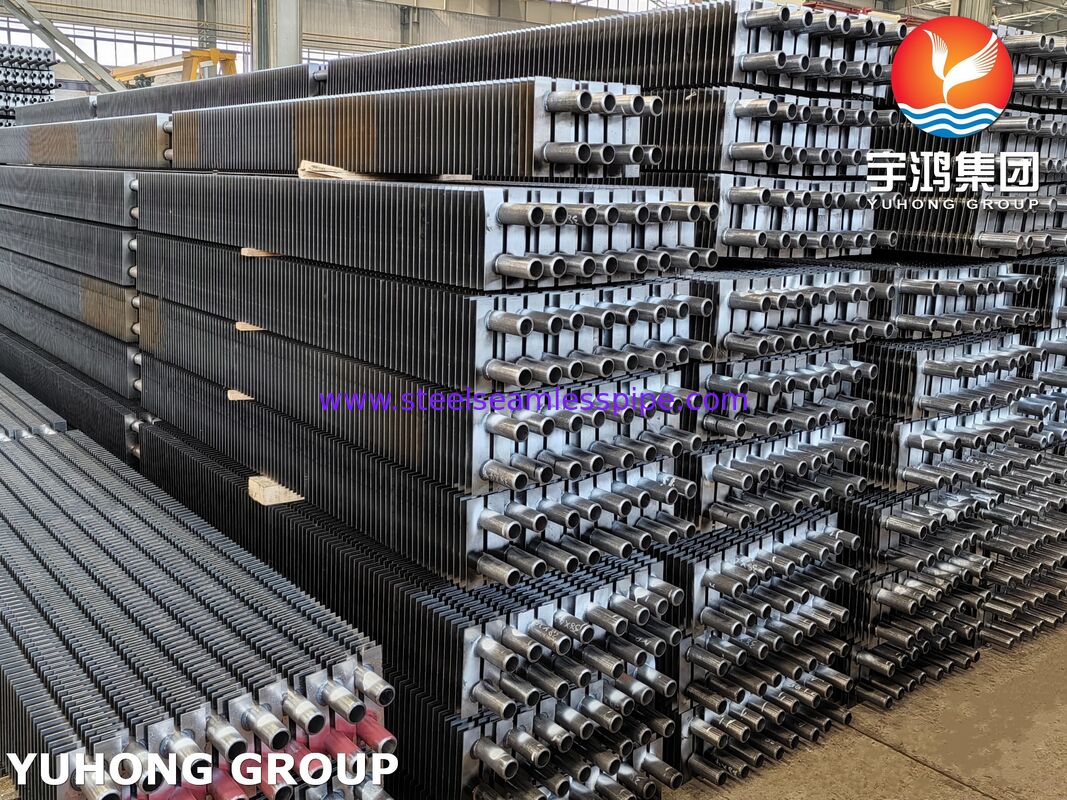

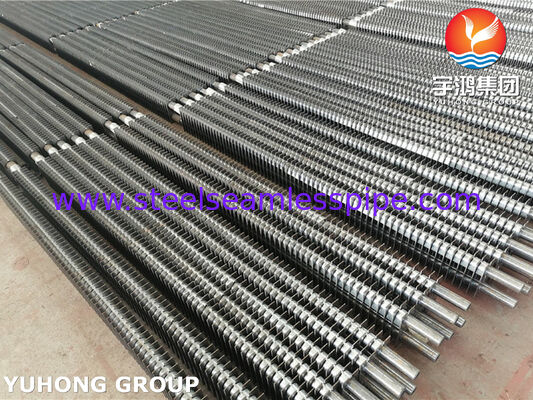

Atık Isı Geri Kazanım Kazanları İçin Çift H Tipi Kanatlı Borular – ASTM A179 Karbon Çelik
Ürün Genel Bakışı
Çift H Tipi Kanatlı Borular , özellikle atık ısı geri kazanım kazanları, endüstriyel ekonomizörler ve enerji tasarruflu ısı değiştirici sistemleri için tasarlanmış yüksek verimli ısı transfer bileşenleridir. ASTM A179 dikişsiz karbon çelik borular ile üretilen bu kanatlı borular, egzoz gazlarından ısı geri kazanımının kritik olduğu uygulamalarda mükemmel termal performans, mekanik güvenilirlik ve uzun hizmet ömrü sunar.
Benzersiz çift H-kanat yapısı, taban borusunun karşılıklı taraflarına kaynaklanmış iki simetrik dikdörtgen kanattan oluşur ve optimize edilmiş bir gaz akış kanalı oluşturur. Geleneksel düz borulara veya standart spiral kanatlı borulara kıyasla, Çift H tipi kanatlı borular, kül birikimini azaltırken ve gaz tarafı kirlenmesine karşı direnci artırırken dış ısı transfer alanını önemli ölçüde artırır.
ASTM A179 malzemesi, mükemmel termal iletkenlik, iyi kaynaklanabilirlik ve kararlı mekanik performans sunarak bu boruların kömür yakıtlı kazanlar, gaz yakıtlı kazanlar, biyokütle kazanları, atık yakma tesisleri, enerji üretim sistemleri ve endüstriyel atık ısı geri kazanım üniteleri gibi alanlarda yaygın olarak kullanılmasını sağlar.
Çift H Tipi Kanatlı Boruların Temel Özellikleri
1. Yüksek Isı Transfer Verimliliği
Çift H-kanat tasarımı, ısı değiştirme yüzey alanını genişletir ve baca gazı akışındaki türbülansı artırarak genel kazan verimliliğini iyileştirir ve yakıt tüketimini azaltır.
2. Mükemmel Kirlenme Önleyici Performans
H şeklindeki kanatlar arasındaki açık gaz geçişi, toz birikimini en aza indirir ve sıkıca paketlenmiş kanat yapılarından daha kolay temizlenmesini sağlar, bu da onları kirli egzoz gazı ortamları için uygun hale getirir.
3. Güçlü Mekanik Dayanım
Kanatlar, termal döngü, titreşim ve uzun süreli çalışma altında yüksek yapısal stabilite sağlayan ASTM A179 boru yüzeyine güvenli bir şekilde kaynaklanmıştır.
4. Atık Isı Geri Kazanım Sistemleri İçin Optimize Edilmiştir
Çift H tipi kanatlı borular genellikle aşağıdaki alanlarda kullanılır:
- Atık ısı geri kazanım kazanları (WHRB)
- Kazan ekonomizörleri
- Gaz-su ısı değiştiricileri
- Endüstriyel egzoz ısı geri kazanım sistemleri
- Enerji santrali ısı geri kazanım ekipmanları
- Çimento fabrikası ve çelik fabrikası atık ısı sistemleri
Teknik Özellikler
Taban Boru Malzemesi
ASTM A179 / ASME SA179
Isı değiştirici ve kondenser uygulamaları için tasarlanmış düşük karbonlu dikişsiz çelik boru.
Tipik Uygulamalar:
- Ekonomizör boru bankları
- Atık ısı geri kazanım kazanları
- Besleme suyu ön ısıtıcıları
- Endüstriyel ısı değiştiriciler
Standart Boyut Aralığı
Çift H tipi kanatlı boruların boyutları kazan tasarım gereksinimlerine göre özelleştirilebilir.
Yaygın Taban Boru Boyutları
| Parametre |
Standart Aralığı |
| Dış Çap (OD) |
25.4 mm – 63.5 mm |
| Et Kalınlığı |
2.0 mm – 6.0 mm |
| Boru Uzunluğu |
3000 mm – 12000 mm |
| Kanat Yüksekliği |
10 mm – 30 mm |
| Kanat Kalınlığı |
1.0 mm – 2.5 mm |
| Kanat Adımı |
8 mm – 20 mm |
| Kanat Genişliği |
20 mm – 50 mm |
Tipik Üretim Boyutları
- 31.8 * 2.0 mm
- 38.1 * 2.5 mm
- 44.5 * 3.0 mm
- 50.8 * 3.5 mm
- 57.2 * 4.0 mm
(Müşteri çizimleri ve ısı transfer gereksinimlerine göre özel boyutlar mevcuttur.)
Üretim Süreci
Çift H tipi kanatlı boruların üretim süreci şunları içerir:
- ASTM A179 dikişsiz boru muayenesi
- Boru yüzeyi temizleme ve hazırlığı
- H şeklindeki kanatların hassas kesimi
- Otomatik direnç kaynağı veya yüksek kaliteli kanat kaynağı
- Boyutsal muayene
- Yüzey işlemesi ve son kalite doğrulaması
Kaynak işlemi, mükemmel termal iletkenliği korurken kanatlar ve borular arasında güçlü bir bağ sağlar.
ASTM A179 Malzemesinin Kimyasal Bileşimi
| Element |
Maksimum İçerik (%) |
| Karbon (C) |
0.06 – 0.18 |
| Mangan (Mn) |
0.27 – 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Kükürt (S) |
≤ 0.035 |
ASTM A179, ısı değiştirici uygulamaları için optimize edilmiş, normal kazan çalışma koşullarında iyi şekillendirme kabiliyeti ve korozyon direnci sağlayan düşük karbonlu bir çelik kalitesidir.
ASTM A179'un Mekanik Özellikleri
| Özellik |
Gereksinim |
| Çekme Dayanımı |
≥ 325 MPa |
| Akma Dayanımı |
≥ 180 MPa |
| Uzama |
≥ 35% |
| Sertlik |
Maks. 72 HRB |
Bu mekanik özellikler, termal genleşme, basınç değişimi ve tekrarlanan ısıtma döngüleri altında sürekli çalışma için yeterli mukavemet sağlar.
Muayene ve Test Yöntemleri
Güvenilirliği ve uluslararası ısı değiştirici standartlarına uyumu sağlamak için Çift H tipi kanatlı borular kapsamlı kalite denetimlerinden geçer.
1. Hammadde Muayenesi
- Malzeme sertifikası doğrulaması (MTC)
- Kimyasal bileşim analizi
- Mekanik özellik testi
2. Boru Muayenesi
- Dış çap ölçümü
- Et kalınlığı ölçümü
- Düzlük muayenesi
- Yüzey kusuru muayenesi
3. Kaynak Kalitesi Muayenesi
- Kanat-boru kaynak görünüm muayenesi
- Kaynak dayanımı doğrulaması
- Boyutsal doğruluk muayenesi
4. Tahribatsız Muayene (NDT)
Mevcut test yöntemleri şunları içerir:
- Girdap akımı testi
- Ultrasonik test
- Manyetik parçacık testi (uygun olduğunda)
- Sıvı penetrant testi (gerektiğinde)
5. Hidrolik Basınç Testi
ASTM A179 boruları, basınç dayanımını ve sızdırmazlığını doğrulamak için hidrolik olarak test edilir.
6. Son Muayene
Son muayene şunları içerir:
- Kanat aralığı ölçümü
- Boru uzunluğu doğrulaması
- Yüzey kalitesi muayenesi
- Paketleme muayenesi
Müşteri gereksinimlerine göre aşağıdaki gibi muayene belgeleri sağlanabilir:
- EN 10204 3.1 Malzeme Sertifikası
- Muayene raporları
- Test kayıtları
- Boyutsal raporlar
Geleneksel Kanatlı Borularla Karşılaştırıldığında Avantajları
| Özellik |
Çift H Tipi Kanatlı Boru |
Geleneksel Spiral Kanatlı Boru |
| Isı Transfer Alanı |
Yüksek |
Orta |
| Toz Direnci |
Mükemmel |
Orta |
| Gaz Akış Direnci |
Daha Düşük |
Daha Yüksek |
| Temizleme Performansı |
Kolay |
Daha zor |
| Atık Gaz İçin Uygunluk |
Mükemmel |
Sınırlı |
Tipik Uygulamalar
ASTM A179'dan üretilen Çift H tipi kanatlı borular yaygın olarak şunlarda kullanılır:
Atık Isı Geri Kazanım Kazanları
Buhar veya proses suyu üretmek için yüksek sıcaklıktaki egzoz gazlarından enerji geri kazanımı.
Endüstriyel Ekonomizörler
Besleme suyunu kazana girmeden önce ön ısıtarak kazan verimliliğini artırma.
Enerji Üretim Sistemleri
Termik santrallerde enerji geri kazanım verimliliğini artırma.
Üretim Endüstrileri
Şunlarda uygulanır:
- Çelik fabrikaları
- Çimento fabrikaları
- Kimya fabrikaları
- Petrokimya tesisleri
- Atıktan enerjiye dönüşüm tesisleri
Neden ASTM A179 Çift H Tipi Kanatlı Borularımızı Seçmelisiniz?
- ASTM A179 / ASME SA179 standartlarına göre üretilmiştir
- Atık ısı geri kazanım uygulamaları için optimize edilmiş tasarım
- Yüksek kanat-boru kaynak kalitesi
- Kirlenme ve toz birikimine karşı mükemmel direnç
- Özelleştirilmiş boyutlar mevcuttur
- Tam muayene belgeleri sağlanır
- Uzun süreli endüstriyel operasyonlar için uygundur
Çift H tipi kanatlı borularımız, kazan verimliliğini artırmak ve endüstriyel atık ısı kaynaklarından enerji geri kazanımını en üst düzeye çıkarmak için güvenilir bir çözüm sunar.
