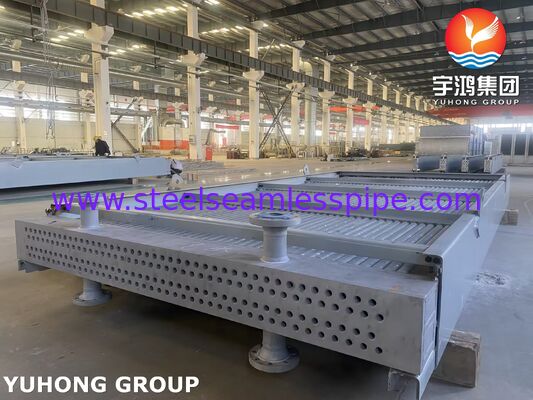

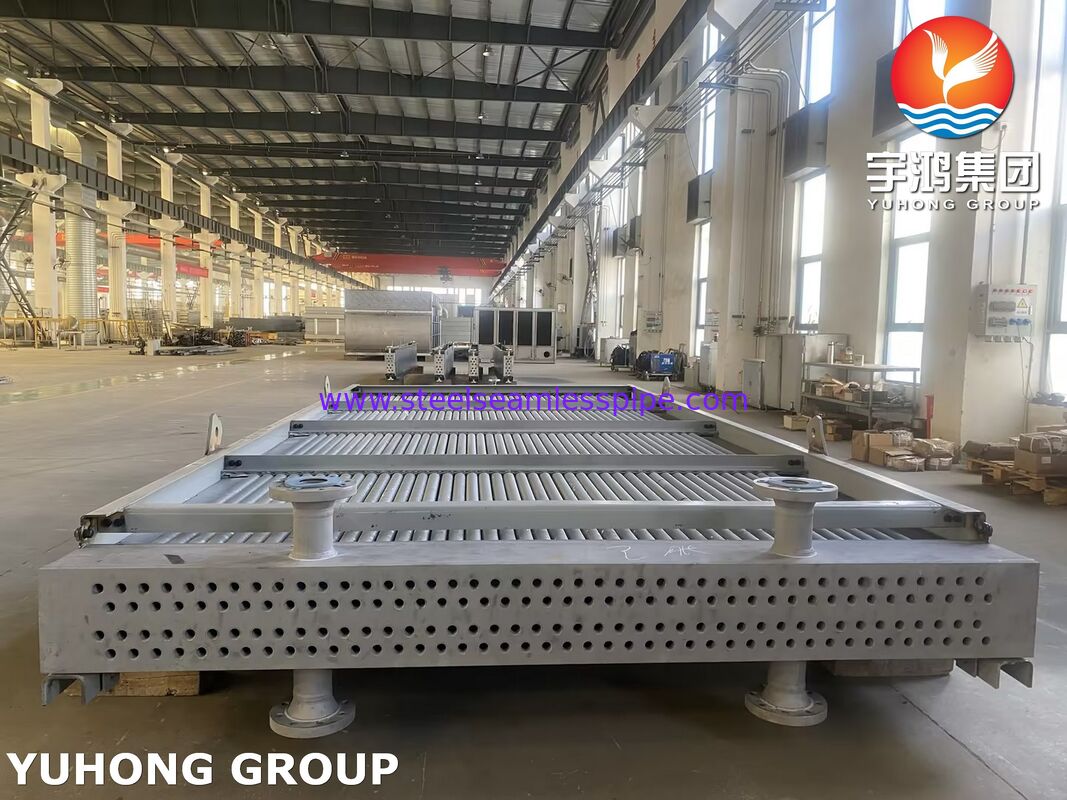

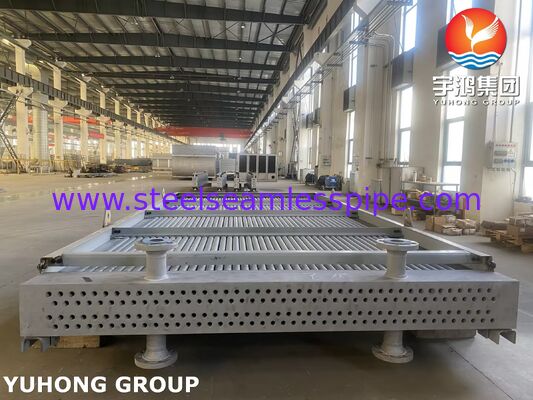

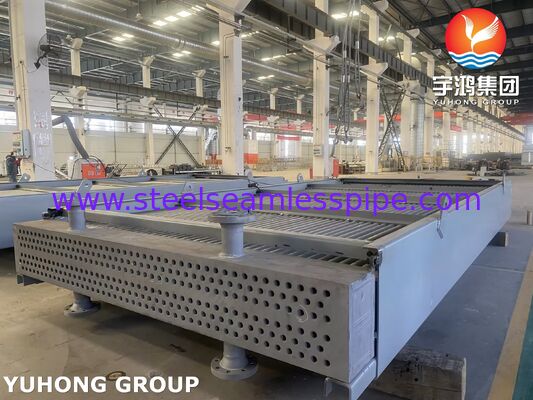

Petrol ve Gaz Rafinerisi için API 661 Kaynaklı Taslak ASTM A214 Tüp Alüminyum Kanatlı Hava Soğutucu

API 661 Uyarılı Taslak ASTM A214 Borulu Alüminyum Kanatlı Hava SoğutucuPetrol ve Gaz için

Rafineri

Kesinlikle göre tasarlandıAPI661VeASME Bölüm VIII, Div. 1standartlar, bu ağır hizmethava soğutucu390 türbininin yağlama yağı soğutma devresi için aynı, tamamen değiştirilebilir bir yedek parça olarak özel olarak tasarlanmıştır (Etiket: 390EA04). Bir altında faaliyet gösterenUyarılmış Taslak hava soğutucusukonfigürasyon, bu endüstriyelhava soğutucu15 bar tasarım basıncında ve 100°C sıcaklıkta yağlama sıvılarının güvenilir termal soğutmasını gerçekleştirerek optimum soğutma sağlarhava soğutucuPetrol rafinerileri ve petrokimya arıtma tesisleri için operasyonel güvenlik.

• Hava Soğutucu Boru Paketi Çekirdeği:
  • Hava Soğutucu Boruları:180 adet Φ38,1 mm (1-1/2")ASTM A214hassas direnç kaynaklı karbon çeliğihava soğutucutüpler.Ticari endüstriyel borulardan kaçınarak yüksek basınç taşıma bütünlüğünü sağlamak için hassas ısı eşanjörü tüpleri kullanılarak titizlikle tasarlanmıştır.
  • Hava Soğutucu Alüminyum Kanatçıklar:0,016" kalınlıkta metre başına 433 kanatçık, devasa bir performans sağlarhava soğutucutermal dağılım alanı.
• Hava Soğutucu Başlığı ve Manifold Grubu:
  • Hava Soğutucu Boru Sayfası:Yüksek mukavemetliASTM A516 Gr. 60için karbon çelik levhahava soğutucuinşaat, hassas işlenmiş.
  • Hava Soğutucu Flanşları:8 inç 150 RF Kaynak Boyunlu flanşlar aşağıdakilere uygundur:ASTM A105içinhava soğutucugiriş/çıkış proses boru bağlantıları.

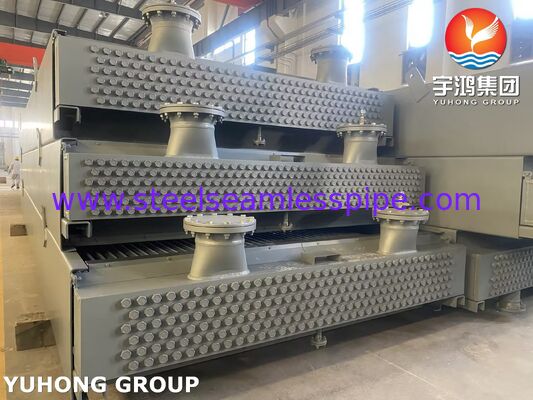

  • Hava Soğutucu Fişleri:primASTM A105dayanıklı konik vidalı tapalarYumuşak Demirgüvenilir contalarhava soğutucumuayene erişimi.

• Hassas Mekanik Hava Soğutucu Borusu Genişletme:180 ASTM A214 tüpün tümü kontrollü bir mekanik genişletme işleminden geçer (Mandrinaj) yüksek mukavemetli, sızdırmaz bir yapı oluşturmak için ASTM A516 Gr.60 tüp tabakasının içindehava soğutucuŞiddetli termal döngü stresine dayanabilen bağlantı.
• Sert Hava Soğutucu Kanat Bağlantısı:Özel finişleme teknolojisi, sıkı bir şekilde bağlanmış bir ambalaj sağlar.Alüminyum kanatçıklarçeliğin üzerinehava soğutucutüpler. Bu, yapısal sertliği 433 kanat/m hassas bir aralıkta muhafaza ederek optimum koruma sağlarhava soğutucutermal temas verimliliği ve zorlu çöl ortamlarında bozulmanın önlenmesi.
• Gelişmiş Çok Geçişli Hava Soğutucu Geometrisi:Bir ile yapılandırılmış12 geçişli dahili bölüm düzeniSıvı hızını en üst düzeye çıkarmak için şekilli saptırma plakaları kullanmak, geliştirmekhava soğutucuısı transfer katsayıları ve yağın durgunluğunu önler.
• Nitelikli Hava Soğutucu Kaynak İşlemleri:Bunun için başlık yapısı, tam nüfuzlu nozül bağlantıları ve bölme kaynağıhava soğutucuASME onaylı kaynakçılar tarafından onaylanmış kurallara sıkı sıkıya bağlı kalarak gerçekleştirilir.WPS ve PQRprotokoller.

• Hava Soğutucu için %100 Tahribatsız Muayene (NDT):uyarıncahava soğutucumuayene planı, tam radyografik testler (RT), görsel test (VT) ve boya penetrant testi (PT) kritik durumlarda yürütülürhava soğutucubasınç tutucu kaynaklar.
• Zorunlu Hava Soğutucu Hidrostatik Testi:Her biri bir araya getirilmişhava soğutucudemet, ASME koduna göre atölyede sıkı bir hidro-testten geçmelidir (1,3x - 1,5x tasarım basıncı, en fazla22,94 bar / 326,33 PSIG) yapısal sağlamak içinhava soğutucubütünlük.
• Kapsamlı Hava Soğutucu Dokümantasyon Paketi:Teslimat eksiksiz bir teslimat içerirhava soğutucuMalzeme Test Raporlarını içeren kalite dosyası (MTR'ler / Ferrerie Sertifikası), sertifikalı WPS/PQR, NDT denetim kayıtları ve yetkili denetim kuruluşu tarafından imzalanmış Hidro-test sertifikaları.

• Cezayir Pazarı ve Hava Soğutucu Gümrük Uyumluluğu:Kuzey Afrika'daki başlıca operatörlerin katı dokümantasyon gereksinimlerini karşılama konusunda tam deneyime sahipSONATRACHiçinhava soğutucuithalat. Tüm nakliye faturaları, paketleme listeleri ve uygunluk sertifikaları sorunsuz bir şekilde desteklenecek şekilde düzenlenmiştir.FORM Mizleme, bankacılık LC şartları vehava soğutucuGümrük işlemleri.
• Özel Ağır Hizmet Hava Soğutucu Ambalajı:Değiştirmehava soğutucubileşenler iç ve dış korozyona karşı koruma ile kaplanmıştır ve tamamen monte edilmiş olarak teslim edilir. Bunlar, aşağıdakilere göre tasarlanmış, sağlam, çelikle güçlendirilmiş, denize uygun ahşap kasaların içine yerleştirilmiştir.SOG paketleme standartları, herhangi bir şeyin önlenmesihava soğutucuDeniz taşımacılığı ve çöl kamyonlarının Hassi Messaoud veya Bir Rebaa (BRN) gibi uzak alanlara taşınması sırasında kanatçık distorsiyonu.
• Sıkı Programa Uyum:Lojistik ve üretim, ürünün güvenli teslimatını sağlamak için optimize edilmiştir.hava soğutucusıkı sözleşme süresi içinde sahada6 ay.
