API 661 Hava soğutmalı ısı değiştiricisi, petrol rafinerisi için ASME U damgası sertifikalı

API 661 Hava Soğutmalı Eşanjör, Petrol Rafinerisi için ASME U Stamp sertifikalı

Ürün Açıklaması
Bu ASME U Stamp sertifikalı API 661 fiş tipi hava soğutmalı ısı eşanjörü, yüksek basınçlı petrol rafinerisi prosesleri için tasarlanmıştır. Karbon çeliği veya paslanmaz çelik kanatlı borulara sahip tapa başlığı konfigürasyonu, 15-30 MPa'ya kadar olan basınçlarda mutlak sızdırmazlık bütünlüğü sağlar. Ağır kirlenmeye neden olan hidroproses, fraksiyonların rafine edilmesi ve aşırı termal koşullar için tasarlanan bu az bakım gerektiren hava soğutucu, optimum ısı dağıtımı ve tam su tasarrufu sağlar.

Ürün Özellikleri

giriiş

Temel Standart: API 661 (Genel Rafineri Hizmeti için Hava Soğutmalı Isı Eşanjörleri) ve ASME Bölüm VIII Bölüm 1 kodlarına tam olarak uygun şekilde üretilmiştir.

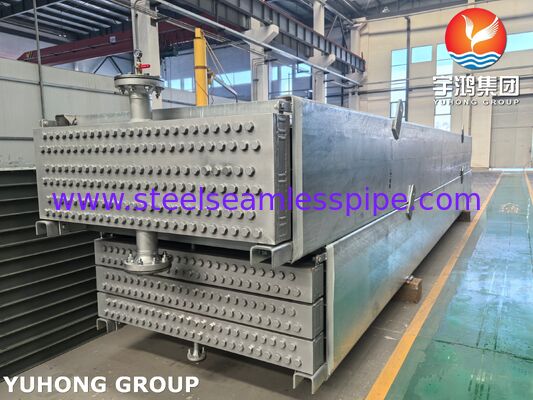

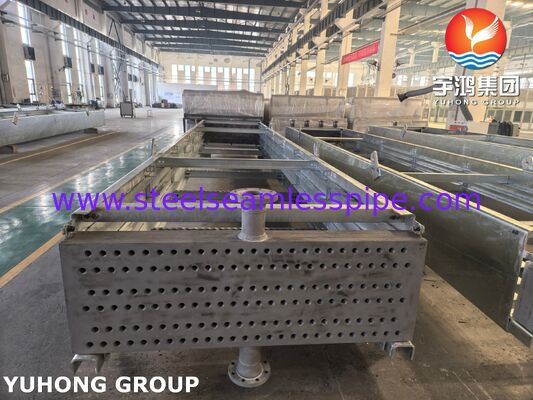

Başlık Geometrisi: Katı dövme veya ağır kaynaklı plakalardan yapılmıştır. Dişli tapa delikleri, her bir boru ucunun tam karşısındaki başlık plakasına işlenmiştir.

Sızdırmazlık Mekanizması: Bireysel tüp erişimi ve basınç sızdırmazlığı, metalik contalarla birleştirilmiş yüksek hassasiyetli dişli tapalar aracılığıyla sağlanır.

Uyumluluk: ASME "U" Damgası ile tamamen sertifikalı ve Ulusal Kurul'a (NB) kayıtlı olup, özellikle yüksek basınçlı, tehlikeli rafineri ortamları için tasarlanmıştır.

Temel Avantajlar

Yüksek Basınçlı Sızdırmazlık Bütünlüğü: Aşırı termal döngüler altında flanşın bükülmesi veya contanın patlaması riskini ortadan kaldırır. Katı fiş başlığı konfigürasyonu, 15 MPa'dan 30 MPa'ya kadar şiddetli hidrostatik testlere kolaylıkla dayanır.

Tek Tüplü Bakım: İzole incelemeye, mekanik temizlemeye veya tüpün tıkanmasına olanak sağlar. Operatörler, başlığın tamamını sökme ihtiyacını ortadan kaldırarak tek tek tapaları çıkararak belirli tüplere bakım yapabilir.

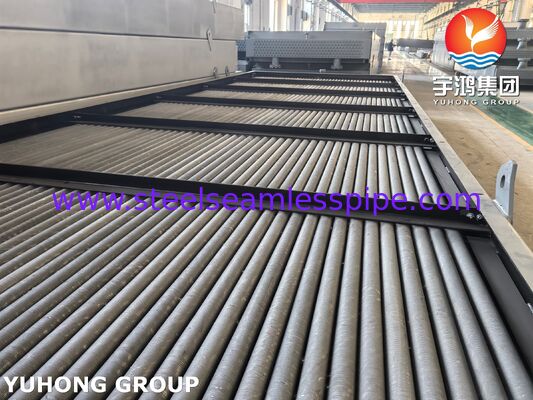

Hassas İmalat: * Malzemeler (MOC): Taban boruları, sarmal alüminyum yüksek kanatçıklarla mekanik olarak bağlanmış SA106B karbon çeliği veya SA213-TP316L paslanmaz çelik kullanır.

Robotik Birleştirme: Gelişmiş Yuhong otomatik kaynak robotları, sıfır sızıntılı bağlantıları garanti etmek için birleşik güç genişletme ve sızdırmazlık kaynağı gerçekleştirir.

Gerilim Giderme: Artık gerilimleri ortadan kaldırmak ve Gerilim Korozyon Çatlağını (SCC) önlemek için tamamen kaynaklı başlıklara Zorunlu Kaynak Sonrası Isıl İşlem (PWHT) uygulanır.

Tipik Uygulamalar

Yüksek Basınçlı Rafineri Prosesleri: Hidrodesülfürizasyon (HDS), hidrokraking ve katalitik reformasyon reaktörü atık sularının soğutulması için idealdir.

Tehlikeli Sıvı Yoğunlaşması: Tehlikeli atmosferik sızıntıya karşı sıfır toleransın gerekli olduğu ham damıtma ünitesi (CDU) üst gaz yoğunlaştırmasında uygulanır.

Kurak Bölgeler: Su soğutmalı sistemlerle ilişkili kireçlenme, kimyasal su arıtma giderleri ve atık su deşarj yükümlülüklerini ortadan kaldırarak %100 su tasarrufu sağlar.

Karşılaştırma: Fiş Tipi ve Çıkarılabilir Kapak Plakası Tipi

Basınç Eşikleri:

- Fiş Tipi: Doğal olarak sert, cıvatasız kutu yapısı, 10 MPa'yı (35 MPa'ya kadar) aşan şiddetli yüksek basınç uygulamalarını güvenli bir şekilde gerçekleştirir.

-Çıkarılabilir Kapak Plakası Tipi: Büyük dikdörtgen kapak plakalarının potansiyel sapması ve uzun çevre cıvataları ile sınırlıdır. Genellikle 5-7 MPa'nın altındaki düşük ila orta basınçlı işlemlerle sınırlıdır.

Temizleme ve Denetim Verimliliği:

-Fiş Tipi: Tüp temizliği için ayrı ayrı fişin çıkarılmasını gerektirir. Yüksek kirlilik içeren, ağır kalıntı ham petrol akışları için toplam geri dönüş temizliği daha uzun sürer.

-Çıkarılabilir Kapak Plakası Tipi: Çevre cıvatalarının çıkarılması, tüm tüp tabakasını anında ortaya çıkarır. Bu, hızlı mekanik fırçalamaya ve kimyasal yıkamaya olanak tanıyarak düşük basınçlı, yüksek kirlilik içeren uygulamalarda oldukça etkili olmasını sağlar.

Bakım ve Bağlantı Güvenilirliği:

-Fiş Tipi: Lokalize, küçük çaplı tapa contalarına dayanır. Azaltılmış sızdırmazlık çevresi, bakım masraflarını en aza indirir ve ani termal şoklar sırasında yüksek operasyonel tutarlılık sağlar.

-Çıkarılabilir Kapak Plakası Tipi: Büyük, tek çevre contasını kullanır. Yüksek sıcaklık farkları plaka boyunca eşit olmayan termal genleşmeye neden olarak conta arızası riskini artırır ve sık sık tork kontrolü gerektirir.

Yuhong Holding Group Co., Ltd.ağır hizmet tipi kabuk ve borulu ısı eşanjörleri, hava soğutucuları, kondansatörler, buharlaştırıcılar ve özel basınçlı kaplar dahil olmak üzere üst düzey proses ekipmanlarında uzmanlaşmış önde gelen küresel bir üreticidir. Orta ve üst düzey endüstriyel sektörlere hizmet vermek üzere stratejik bir konuma sahip olan Yuhong, petrol rafinerisi, petrokimya, kimyasal işleme ve enerji üretimi endüstrilerindeki zorlu çalışma ortamları için tasarlanmış sağlam termal ve mekanik çözümler sunmaktadır.
