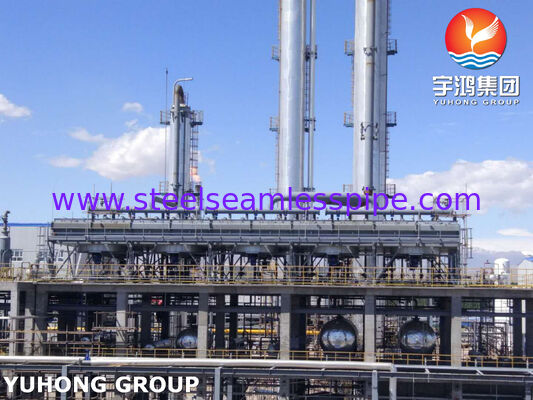

API 661 Petrol Rafinerisi için Hava Soğutucu, ASME Bölüm VIII Bölüm 1

Yuhong Group Co., Ltd. ASME U-Stamp sertifikalı hidrokarbon işleme ekipmanları tedarik eder.

• Hava soğutucuları (Yatay / Dikey, zorlu çekim / indüklü çekim)
• Kabuk ve boru ısı değiştiricileri ve kondansatörleri (TEMA, API 660)
• Basınçlı Kaplar (ASME Bölüm VIII Bölüm 1 ve Bölüm 2'ye göre)
• Kolonlar ve Reaktörler
• Tüp paketleri, kanatlı tüpler (G tipi / L tipi / dışa çıkartılmış), başlık kutuları, destek yapıları, fan montajları

Hava soğutucusu, sıcak süreç akımlarını çevresel hava kullanılarak su gerektirmeden soğutan bir ısı değiştiricisidir.

Tipik Uygulamalar (Rafineri ve Petrokimyasal İşlem Birimleri):

• Çiğ Distillasiyon Birimleri (CDU) Destilatların, yakıt yağı kalıntılarının ve yan damıt akışlarının soğutulması
• Hidrotretirasyon Birimleri (HDS, VGO HDT) H2S içeren reaktör atıklarının soğutulması и NH4HS
• Hidrokraking Birimleri
• Sıvı katalitik kraklama (FCC) üniteleri ️ Gaz ve ağır fraksiyonların soğutması ve hafif hidrokarbonların yoğunlaşması
• Reformasyon Birimleri (CCR, yarı yenilenme)
• Gaz Kısıtlama Birimleri (GFU)
• Yeraltı gaz depolama ve ana gaz boru hatları için kompresör istasyonları
• Sıvılaştırılmış Doğa Gazı (LNG) Tesisleri

• Tasarım ve inşaat:API Standartı 661, Yedinci Baskı (2013, Haziran 2018'de gözden geçirilmiş, Temmuz 2024'te tekrar doğrulandı)
• Basınç tasarımı:ASME Kazan ve Basınçlı Kap Kodları, Bölüm VIII, Bölüm 1 (Tüp paketleri, başlık kapakları, flens eklemleri ve başlıkları için duvar kalınlığının hesaplanması)
• Malzemeler: ASTM / ASME
• Kaynaklama: AWS D1.1 / ASME Sec. IX
• Acı servis.: NACE MR0175 / ISO 15156 (SSCC/HIC) ️ Hidrotratman ve hidro kraklama üniteleri için zorunludur (Raktor Akışkan Hava Soğutucuları)
• İşaretleme: Avrupa pazarı için ASME U-Stamp ve CE-PED
• Denetim: EN 10204 3.1 / 3.2 tüm yük taşıyan bileşenler için belgelendirme

1. Su tüketimi yok:Çevre havası ile soğutma, buharlaşma ve üflemeden kaynaklanan su kaybını ortadan kaldırır. Su arıtması için işletme maliyetleri yoktur. Dolaşım suyu sistemleri gerekmediği için sermaye harcamaları azalır.
2. Zorlu çekim birimleri için termal performans:Zorlu taslak tasarımı, 350 ° C'den 400 ° C'ye kadar değişen giriş sıcaklıklarında süreç akımlarının soğutulmasını sağlar. Entegre difüzörler, boru kümesi boyunca basınç düşüşünü 250 ~ 350 Pa'dan fazla tutmaz.
3. Sismik ve rüzgar yükü tasarımı:Maksimum rüzgar hızı 160 km/s'ye kadar. Destekler MSK ölçeğine göre 9. derece sismik yoğunluğa dayanacak şekilde tasarlanmıştır.
4. H2S içeren ortamlarla uyumluluk:NACE MR0175 / ISO 15156'ya uygun malzemeler, H2S'nin kısmi basıncı ≥ 0,05 psi veya kütle fraksiyonu 50 ppm'ye ulaştığında kabul edilir.
5. Çevrede değişen sıcaklıklarda (-40°C'den +45°C'ye kadar) ısı transferi performansı:Sıcak hava yeniden dolaşımı veya buhar ısıtması kış çalışması için donatılmıştır. 38 ° C'de ısı aktarım katsayısı yaklaşık 40 ¢ 80 W/ ((m2 · K) dir.

• Yapılandırma:Zorlu veya indüksiyonlu akış; çapraz akışlı hava ile yatay borular
• Pençeler:İsteğe bağlı türler (G / KL / dışa çıkarılmış). Fin pitch ayarlanabilir (inç başına 58 yüzgeç)

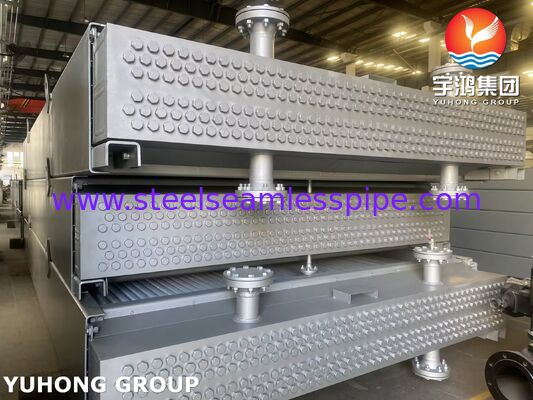

• Başlık tipi:Mekanik boruların sık sık temizlenmesi için fiş tipi; kimyasal temizlik için çıkarılabilir kapak; kolektif tipi
• Korozyon oranı:0 ila 6 mm, orta derecede aşındırıcı
• Çerçeve korozyona karşı kaplama:Sıcak daldırma galvanizasyonu (ISO 1461), epoksi kaplama (en az 300 μm), RAL standartlarına göre nihai boya
• Düşük gürültü performansı:Ventilatörler ve motorlar için akustik kabuklar, düşük türbülanslı bıçaklar; 10 metre uzaklıkta 7075 dB (A) arasında kontrol edilen gürültü seviyesi
