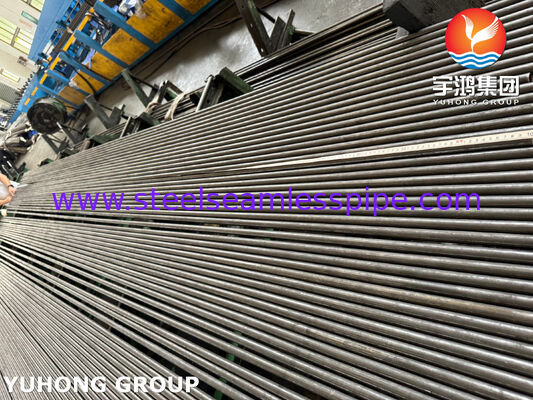

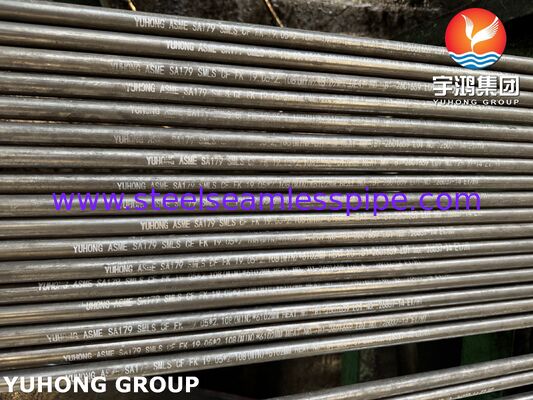

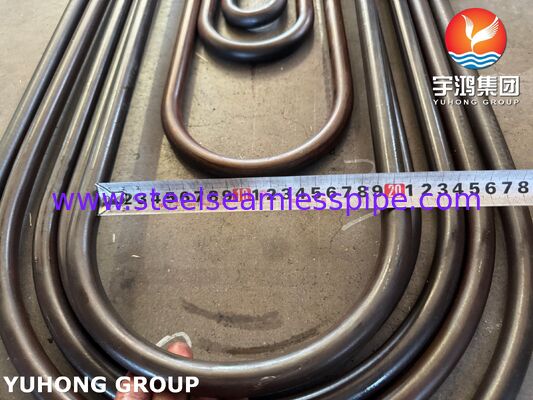

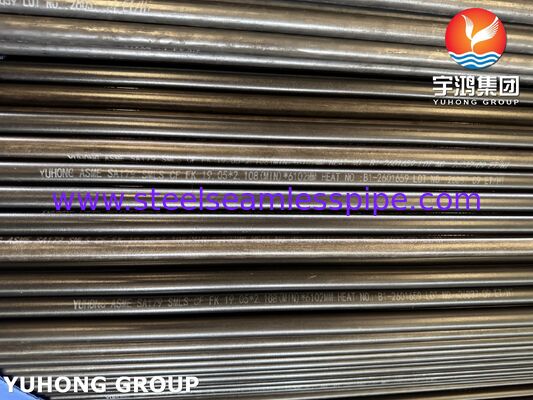

Kazan ve Süper Isıtıcı için ASME SA213 T11 Dikişsiz Alaşımlı Çelik Boru
Ürün Genel Bakışı
ASME SA213 T11 dikişsiz alaşımlı çelik boru, kazan, süper ısıtıcı ve ısı değiştirici hizmetleri için ASME SA213 / ASTM A213 gereksinimlerine göre üretilmiş bir krom-molibden alaşımlı çelik borudur.
T11, UNS K11597, yaklaşık %1.00-1.50 krom ve %0.44-0.65 molibden içerir. Malzeme dikişsiz boru olarak tedarik edilir ve genellikle malzeme sınıfının, boru boyutlarının, ısıl işleminin ve muayene gereksinimlerinin ilgili spesifikasyon ve proje belgeleri tarafından kontrol edildiği ısı transfer ekipmanları için belirtilir.
Ürün, proje gereksinimlerine göre özelleştirilmiş dış çaplarda, et kalınlıklarında ve uzunluklarda tedarik edilebilir.
Teknik Özellikler
| Ürün |
Özellik |
| Ürün Adı |
ASME SA213 T11 Dikişsiz Alaşımlı Çelik Boru |
| Standart |
ASME SA213 / ASTM A213 |
| Malzeme Sınıfı |
T11 |
| UNS Tanımı |
K11597 |
| Malzeme Türü |
Ferritik Düşük Alaşımlı Krom-Molibden Çeliği |
| Üretim Süreci |
Dikişsiz |
| Dış Çap |
3/4" ila 3" ve özelleştirilmiş boyutlar |
| Et Kalınlığı |
ASME SA213 ve proje gereksinimlerine göre |
| Standart Uzunluk |
6 m – 12 m veya özelleştirilmiş |
| Yüzey |
Belirtildiği gibi Mill Finish / Asitlenmiş / Parlak Yüzey |
| Isıl İşlem |
İlgili ASME SA213 gereksinimlerine göre |
| Test |
Çekme, Sertlik, Düzleştirme, Genişletme, Hidrostatik veya Uygulanabilir Tahribatsız Elektrik Testi |
| Dokümantasyon |
Malzeme Test Sertifikası ve muayene belgeleri |
ASTM A213 genellikle 1/8 inç [3.2 mm] iç çaptan 5 inç [127 mm] dış çapa kadar, 0.015 ila 0.500 inç [0.4 ila 12.7 mm] et kalınlığına sahip boruları kapsar, ancak ilgili gereksinimler karşılandığında başka boyutlar da tedarik edilebilir.
Kimyasal Bileşim
ASTM A213 / ASME SA213 T11
| Element |
T11 Gereksinimi, % |
| Karbon (C) |
0.05–0.15 |
| Mangan (Mn) |
0.30–0.60 |
| Fosfor (P) |
≤0.025 |
| Kükürt (S) |
≤0.025 |
| Silisyum (Si) |
0.50–1.00 |
| Krom (Cr) |
1.00–1.50 |
| Molibden (Mo) |
0.44–0.65 |
| Nikel (Ni) |
— |
| Vanadyum (V) |
— |
| Niyobyum (Nb) |
— |
Mekanik Özellikler
T11 için standart minimum mekanik gereksinimler şunları içerir:
| Özellik |
Gereksinim |
| Çekme Dayanımı |
≥415 MPa |
| Akma Dayanımı |
≥205 MPa |
| Uzama |
≥30% |
| Sertlik |
İlgili ASTM A213 gereksinimlerine göre |
Üretim Süreci
ASME SA213 T11 borusu kontrollü bir dikişsiz boru üretim süreciyle üretilir:
-
Alaşımlı çelik kütük hazırlığı
-
Delme ve sıcak işleme
-
Boru haddeleme veya çekme
-
İlgili spesifikasyona göre ısıl işlem
-
Doğrultma
-
Belirtilen uzunluklara kesme
-
Yüzey işlemi
-
Boyutsal muayene
-
Mekanik ve ürün testleri
-
Son muayene ve işaretleme
-
Sevkiyat için paketleme
Üretim rotası, gerekli dış çap, et kalınlığı, teslimat durumu ve proje spesifikasyonuna göre ayarlanabilir.
Boru Boyutları
Mevcut boyutlar şunları içerebilir:
-
3/4" OD x belirtilen et kalınlığı
-
1" OD x belirtilen et kalınlığı
-
1-1/4" OD x belirtilen et kalınlığı
-
1-1/2" OD x belirtilen et kalınlığı
-
2" OD x belirtilen et kalınlığı
-
2-1/2" OD x belirtilen et kalınlığı
-
3" OD x belirtilen et kalınlığı
Diğer dış çaplar ve et kalınlıkları, üretim kapasitesi ve ilgili spesifikasyon gereksinimlerine tabi olarak tedarik edilebilir.
Isı değiştirici ve kazan projeleri için, üretimden önce aşağıdaki boyutsal bilgiler teyit edilebilir:
-
Dış çap
-
Et kalınlığı
-
Boru uzunluğu
-
OD ve WT toleransları
-
Düzlük
-
Uç durumu
-
Isıl işlem durumu
-
Yüzey durumu
Kalite Kontrol ve Muayene
Her üretim partisi, ilgili ASTM/ASME gereksinimlerine ve satın alma siparişine göre muayene edilebilir.
Muayene şunları içerebilir:
Ek üçüncü taraf muayenesi, PMI, boyutsal muayene veya diğer proje özel gereksinimleri, satın alma siparişinde belirtildiğinde ayarlanabilir.
Uygulamalar
Kazan Boruları
ASME SA213 T11 dikişsiz borular, belirtilen alaşımlı çelik sınıfının gerekli olduğu kazan ısı transfer bileşenleri için kullanılır.
Süper Isıtıcı Boruları
Borular, tasarım sıcaklığı, basıncı ve ilgili mühendislik koduna göre süper ısıtıcı ve ilgili kazan ısı yüzeyi uygulamaları için belirtilebilir.
Isı Değiştiriciler
T11 dikişsiz alaşımlı borular, ASTM A213 / ASME SA213 malzeme gereksinimlerinin geçerli olduğu ısı değiştirici ekipmanlarında da kullanılabilir.
Enerji Üretim Ekipmanları
Tipik ekipman uygulamaları şunları içerir:
-
Kamu ve endüstriyel kazanlar
-
Süper ısıtıcı sistemleri
-
Yeniden ısıtıcı ile ilgili ekipmanlar
-
Isı değiştirici boru demetleri
-
Enerji üretimi ısı transfer ekipmanları
-
Proses ısıtma ekipmanları
Nihai malzeme seçimi, ekipman tasarım sıcaklığı, basıncı, akışkanı, boru boyutları, ilgili kod ve proje spesifikasyonuna dayanmalıdır.
Neden T11 Belirtilmeli?
T11, krom ve molibden içeriği ile tanımlanan ferritik düşük alaşımlı bir çelik sınıfıdır. Standartlaştırılmış kimyasal bileşimi ve mekanik gereksinimleri, onu ASTM A213 / ASME SA213 tarafından kapsanan mühendislik kazan, süper ısıtıcı ve ısı değiştirici boru uygulamaları için uygun kılar.
"Mükemmel yüksek sıcaklık performansı" gibi genel iddialar yerine, malzeme gerçek tasarım koşullarına ve ilgili kodun gereksinimlerine göre belirtilmelidir.
Özelleştirme
SA213 T11 dikişsiz alaşımlı boru, proje özel gereksinimlerine göre şu konularda tedarik edilebilir:
Toplu siparişler için, boru boyutları ve muayene gereksinimleri üretimden önce müşterinin boru programı, ekipman çizimi veya satın alma spesifikasyonuna karşı teyit edilebilir.
Dokümantasyon
Tipik dokümantasyon şunları içerebilir:
-
Malzeme Test Sertifikası (MTC)
-
Kimyasal analiz raporu
-
Mekanik test raporu
-
Isıl işlem kayıtları (varsa)
-
Tahribatsız test raporu (belirtilmişse)
-
Hidrostatik test raporu (varsa)
-
Boyutsal muayene raporu
-
Uygunluk belgesi
-
Üçüncü taraf muayene raporu (gerektiğinde)
