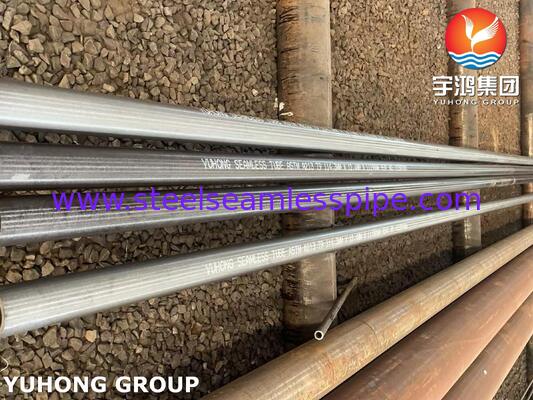

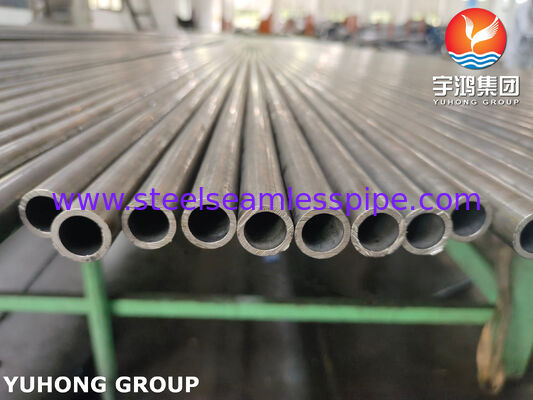

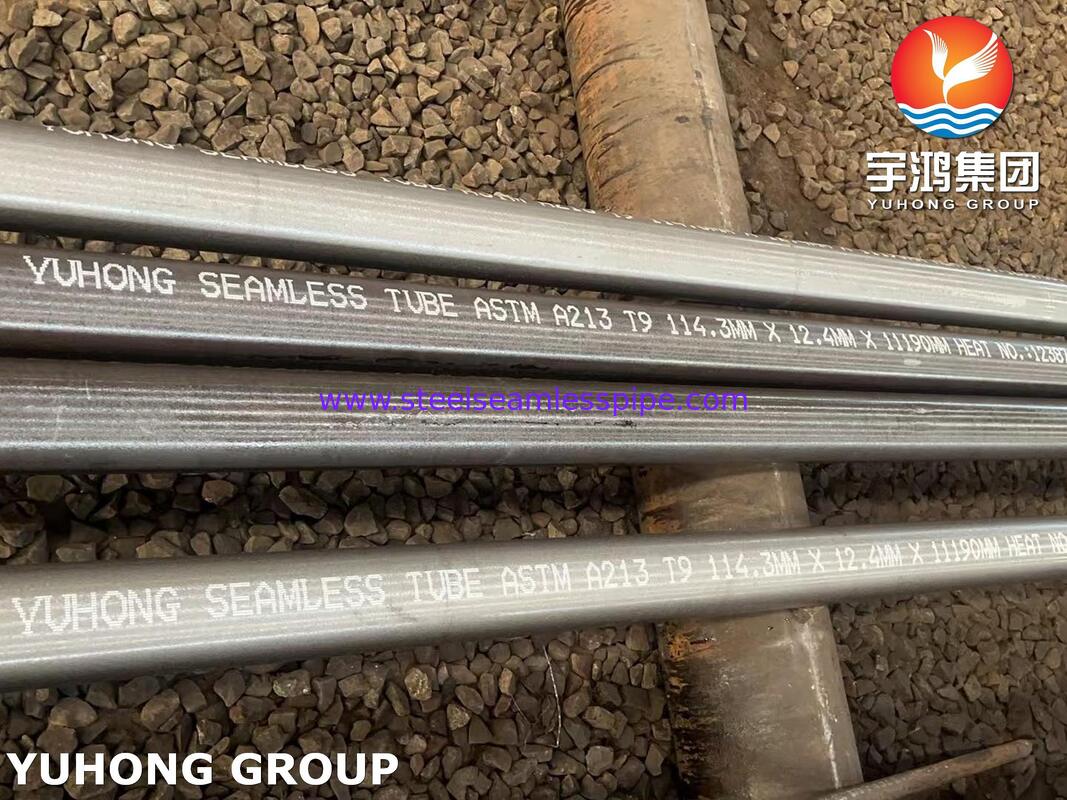

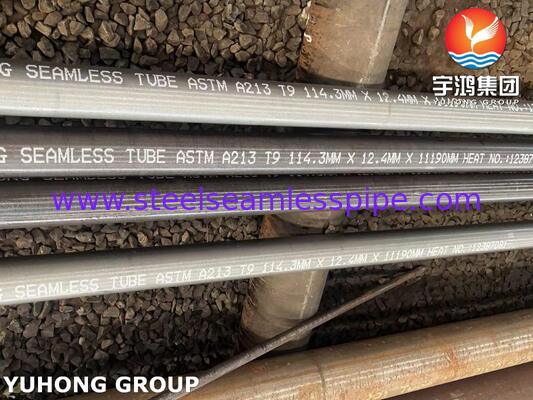

ASTM A213 T9 Kazan Boruları (Shell-and-Tube Tipindeki Eşanjörler İçin)
Ürün Genel Bakışı
ASTM A213 T9 kazan boruları, kazanlarda, süper ısıtıcılarda, yeniden ısıtıcılarda ve shell-and-tube tipindeki ısı eşanjörlerinde yüksek sıcaklık hizmeti için özel olarak tasarlanmış dikişsiz ferritik alaşımlı çelik borulardır. ASTM A213 / ASME SA213 spesifikasyonlarına göre üretilen T9 boruları, mükemmel oksidasyon, termal yorulma ve yüksek sıcaklık korozyonu direnci sağlayan krom ve molibden alaşım elementleri içerir.
Shell-and-tube tipindeki ısı eşanjörü uygulamalarında, ASTM A213 T9 boruları, çalışma koşullarının yüksek sıcaklıklar, basınç dalgalanmaları ve zorlu termal döngüler içerdiği ısı transfer bileşenleri olarak yaygın şekilde kullanılır. Malzemenin gelişmiş sürünme dayanımı ve korozyon direnci, onu petrokimya tesisleri, enerji üretim tesisleri, rafineri üniteleri ve endüstriyel ısıtma sistemleri için uygun hale getirir.
Geleneksel karbon çelik borularla karşılaştırıldığında, T9 alaşımlı çelik borular, yüksek sıcaklıktaki buhar ve yanma gazlarına uzun süreli maruz kalma altında gelişmiş dayanıklılık sunar, bu da ekipman servis ömrünü uzatmaya ve bakım gereksinimlerini azaltmaya yardımcı olur.
Ana Uygulamalar
ASTM A213 T9 kazan boruları yaygın olarak şunlarda kullanılır:
- Shell-and-tube tipindeki ısı eşanjörleri
- Endüstriyel kazanlar
- Atık ısı geri kazanım kazanları (WHRB)
- Süper ısıtıcılar ve yeniden ısıtıcılar
- Buhar üretim sistemleri
- Rafineri ısı eşanjörleri
- Petrokimya işleme ekipmanları
- Santral ısı geri kazanım sistemleri
- Yüksek sıcaklık basınçlı kaplar
Borular, özellikle yüksek basınçlı buhar, sıcak gazlar ve aşındırıcı proses sıvılarını işleyen ısı eşanjörleri için uygundur.
ASTM A213 T9 Kazan Borusu Standart Spesifikasyonları
| Kalem |
Spesifikasyon |
| Ürün Tipi |
Dikişsiz alaşımlı çelik kazan ve ısı eşanjörü boruları |
| Malzeme Sınıfı |
ASTM A213 T9 / ASME SA213 T9 |
| Malzeme Sınıflandırması |
Ferritik alaşımlı çelik |
| Üretim Süreci |
Soğuk çekilmiş veya sıcak bitmiş dikişsiz |
| Boru Yüzeyi |
Parlak tavlanmış, asitlenmiş veya cilalı yüzey |
| Isıl İşlem |
Tam tavlama, izotermal tavlama veya normalize edilmiş ve temperlenmiş |
| Uygulama |
Yüksek sıcaklık ısı eşanjörü ve kazan hizmeti |
Yaygın Boyut Aralığı
ASTM A213 T9 boruları müşteri gereksinimlerine göre üretilebilir. Tipik boyutlar şunları içerir:
Dış Çap (OD)
Et Kalınlığı
Yaygın Isı Eşanjörü Boru Boyutları
| OD |
Et Kalınlığı |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Standart Uzunluklar
- Tek rastgele uzunluk: 5.000–7.500 mm
- Çift rastgele uzunluk: 10.000–12.000 mm
- Isı eşanjörü tasarım gereksinimlerine göre özelleştirilmiş uzunluklar mevcuttur
ASTM A213 T9'un Kimyasal Bileşimi
| Element |
Bileşim (%) |
| Karbon (C) |
0,15 maks. |
| Mangan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 maks. |
| Kükürt (S) |
0,025 maks. |
| Silisyum (Si) |
0,50 maks. |
| Krom (Cr) |
8,00–10,00 |
| Molibden (Mo) |
0,90–1,10 |
Krom içeriği güçlü oksidasyon direnci sağlarken, molibden yüksek sıcaklık dayanımını ve sürünme deformasyonuna karşı direnci artırır.
ASTM A213 T9 Borularının Mekanik Özellikleri
| Özellik |
Gereksinim |
| Çekme Dayanımı |
≥ 415 MPa |
| Akma Dayanımı |
≥ 205 MPa |
| Uzama |
≥ 30% |
| Sertlik |
≤ 217 HBW / 80 HRB / 95 HRB |
ASTM A213 T9 boruları, yüksek sıcaklıklarda sürekli çalışma sırasında güvenilir mekanik performanslarını koruyarak zorlu ısı eşanjörü ortamları için uygun hale gelir.
Üretim Süreci
ASTM A213 T9 kazan borularımız kontrollü dikişsiz üretim süreçleri ile üretilmektedir:
- Yüksek kaliteli alaşımlı çelik kütük seçimi
- Sıcak delme ve boru şekillendirme
- Doğru boyutlar ve iyileştirilmiş yüzey kalitesi için soğuk çekme
- ASTM A213 gereksinimlerine göre ısıl işlem
- Doğrultma ve yüzey bitirme
- Sevkiyat öncesi hassas muayene
Gelişmiş üretim kontrolü, mükemmel boyutsal doğruluk, homojen et kalınlığı ve yüksek basınç uygulamalarında güvenilir performans sağlar.
Muayene ve Test Yöntemleri
Kalite ve güvenilirliği sağlamak için ASTM A213 T9 kazan boruları aşağıdaki kapsamlı testlere tabi tutulur:
Kimyasal Analiz
- Alaşımlı bileşimi doğrulamak için spektrometre testi
- Krom ve molibden içeriğinin teyidi
Mekanik Testler
- Çekme testi
- Akma dayanımı testi
- Uzama testi
- Sertlik testi
Tahribatsız Muayene (NDT)
- Girdap akımı testi
- Ultrasonik test
- Hidrostatik test
Boyutsal Muayene
- Dış çap ölçümü
- Et kalınlığı muayenesi
- Uzunluk doğrulaması
- Düzlük muayenesi
Ek Testler (Müşteri Gereksinimlerine Göre)
- Düzleştirme testi
- Genişletme testi
- Tane boyutu muayenesi
- Tane araları korozyon testi (belirtildiğinde)
ASTM A213 T9 Isı Eşanjörü Borularının Avantajları
- Mükemmel yüksek sıcaklık oksidasyon direnci
- Karbon çelik borulara kıyasla üstün sürünme dayanımı
- Termal döngüye karşı iyi direnç
- Yüksek basınçlı buhar hizmeti yeteneği
- Zorlu ortamlarda uzun operasyonel ömür
- Rafineri ve santral uygulamalarında kararlı performans
- Özelleştirilmiş ısı eşanjörü tasarımları için uygunluk
Neden ASTM A213 T9 Kazan Borularını Seçmelisiniz?
ASTM A213 T9 boruları, zorlu koşullarda çalışan shell-and-tube tipindeki ısı eşanjörleri için optimize edilmiş bir dayanıklılık, korozyon direnci ve termal stabilite kombinasyonu sunar. Krom-molibden alaşımlı yapıları, geleneksel çelik boruların erken bozulmaya uğrayabileceği yüksek sıcaklık ve basınç ortamlarına dayanmalarını sağlar.
Kazan, petrokimya ekipmanları ve endüstriyel ısı eşanjörleri üreticileri ve işletmecileri için ASTM A213 T9 dikişsiz borular, ısı transfer verimliliğini artırmak, arıza süresini azaltmak ve uzun vadeli ekipman performansını sağlamak için güvenilir bir çözümdür.
