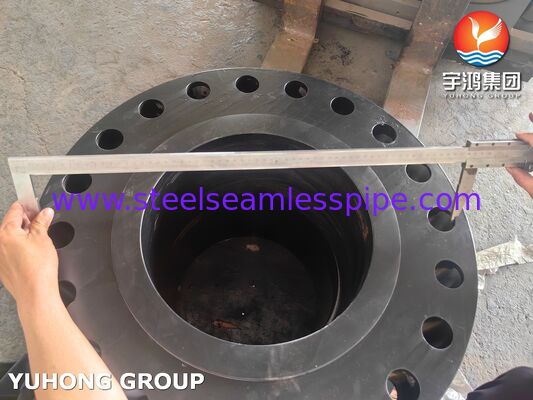

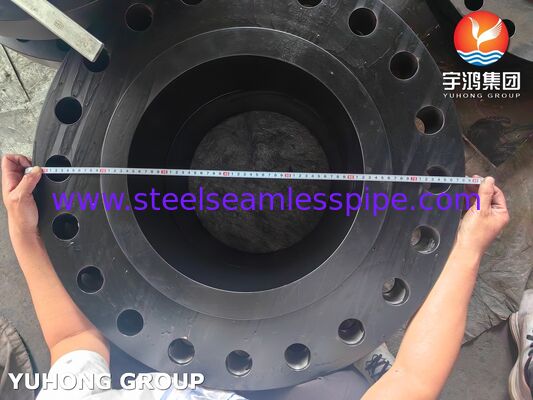

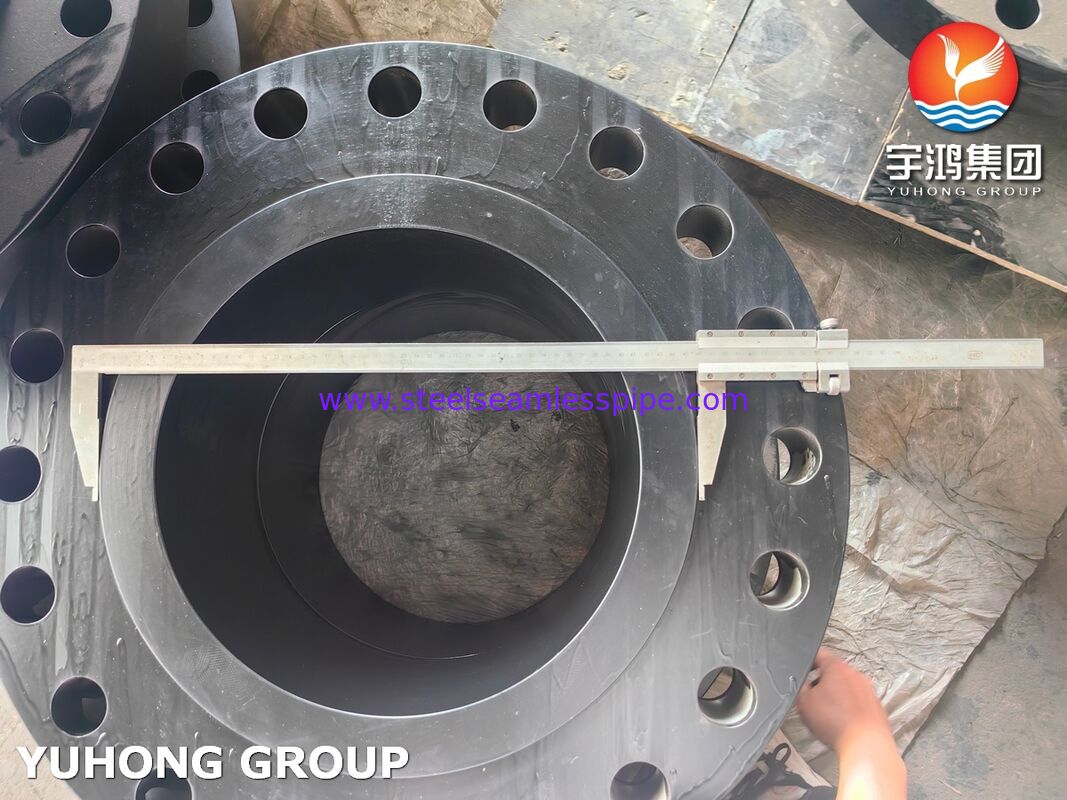

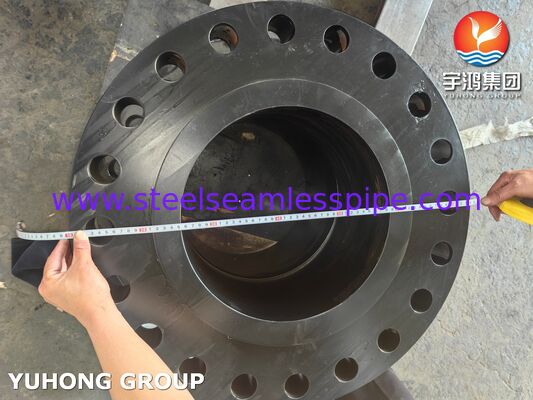

ASTM A694 F56 Yüksek Basınç Hizmetleri için Karbon Çelik Flanslar WNRF / Weld Neck Flange

ASEME B16.5 ASTM A694 / ASME SA694 Karbon Çelik WNRF Flanşları

ASTM A694 F56 karbon çelik flanşlarıyüksek basınç ve orta-düşük sıcaklık hizmetleri için tasarlanmış, darbe testinden geçirilmiş yüksek mukavemetli dövme malzemelerdir, özellikle petrol ve gaz boru hattı ve kuyu başı sektörlerinde kullanılır. Temel güçleri, API 5L X52-X65 hat borusu ile uyumluluğu, zorunlu darbe testi ve NACE MR0175'i (sülfürlü hizmet için) karşılama yeteneğidir. ASME B16.5 kaynak boyunlu tasarım ile eşleştirildiğinde, kritik boru sistemleri için güvenilir, standartlara uygun bir çözüm sunarlar.

ASTM A694 F56 Karbon Çelik WNRF Flanşının Kimyasal Bileşimi %

ASTM A694 /ASME SA694 Flanş Boyutları

Neden A105 Yerine Bu Kombinasyonu Seçmeli?

Birçok mühendis bu nedenlerle ASTM A694 F56 flanşlarını tercih eder:

• Mukavemet Eşleşmesi
  Bağlanan boru API 5L X56 (akma sınırı 56 ksi) olduğunda, bir A105 flanşı (akma sınırı 36 ksi) basınç sınırlayıcı bileşen haline gelir. F56, flanşın akma mukavemetini boru ile uyumlu hale getirir.

• Darbe Tokluğu
  A694 dövme malzemeler, genellikle kutup, deniz altı veya kışa dayanıklı tesisatlar için gereken düşük sıcaklıklarda sünek davranış sağlamak üzere darbe testinden geçirilir (Charpy V-çentikli). A105 otomatik olarak darbe testinden geçirilmez.

• Sülfürlü Hizmet Uyumluluğu
  Birçok proje, H₂S ortamları için NACE MR0175/ISO 15156 sertlik kısıtlamaları (≤22 HRC) ile A694 F56'yı belirtir. A105 flanşlar genellikle bu limitleri karşılamak için ayrı, daha kısıtlayıcı işlem gerektirir.

• Yapısal Bütünlük
  Kaynak boyunlu göbek, kademeli gerilim geçişi sağlar ve kaynağın tam radyografik muayenesine izin verir. Bu, kritik uygulamalarda, geçmeli veya soketli kaynaklı bir flanşın izin verilmeyeceği yerlerde zorunludur.

Uygulamalar

• Petrol ve Gaz – Üst Akım ve Orta Akım

Ana kullanıcı. Bu flanşlar yüksek basınçlı kuyu başlarında, toplama sistemlerinde ve uzun mesafeli iletim boru hatlarında bulunur.

• Petrokimya ve Kimyasal İşleme

Yüksek basınçlı reaktör döngülerinde, hidroişleme ünitelerinde ve çevrimsel yükleme veya düşük sıcaklıkların faktör olduğu zorlu hizmet boru hatlarında kullanılır.

• Enerji Üretimi

Özellikle kombine çevrim santrallerinde, yüksek basınçlı buhar hatlarında ve yüksek akma mukavemeti ve yorulma direnci gerektiren dövme bileşenlere ihtiyaç duyan kazan besleme suyu sistemlerinde kullanılır.

• Deniz ve Deniz Altı

Platformlar, FPSO'lar ve deniz altı manifoldları, yüksek mukavemet, darbe tokluğu ve aşırı koşullar altında güvenilir sızdırmazlık kombinasyonları nedeniyle bu flanşlara güvenir.
