ASTM A182 F51 UNS S31803 Dubleks 2205 Kör RF Flanş Petrol ve Gaz Boru Hattı İçin
ASTM A182 F51 Kör RF Flanş, dövme dubleks paslanmaz çelik bir flanştır ve UNS S31803 / Dubleks 2205 malzemeden üretilmiştir.
Kör flanş, bir boru hattı sisteminin, basınçlı kap nozülünün veya ekipman bağlantısının ucunu kapatmak için tasarlanmıştır. Yükseltilmiş yüzey konfigürasyonu, cıvatalı flanş bağlantıları için tanımlanmış bir conta oturma yüzeyi sağlar.
ASTM A182, dövme veya haddelenmiş alaşımlı ve paslanmaz çelik boru flanşlarını, dövme bağlantı parçalarını, vanaları ve benzeri basınç sistemi bileşenlerini kapsar. Spesifikasyon, F51 gibi ferritik-östenitik dubleks paslanmaz çelik kalitelerini içerir.
Dubleks 2205, östenitik-ferritik bir mikro yapı ile nispeten yüksek mekanik mukavemeti ve birçok geleneksel östenitik paslanmaz çeliğe kıyasla lokalize korozyona ve gerilme korozyonu çatlamasına karşı direnci birleştirir.
Ürün Özellikleri
| Ürün |
Özellik |
| Ürün |
Kör RF Flanş |
| Standart |
ASTM A182 / A182M |
| Kalite |
F51 |
| UNS |
S31803 |
| Malzeme |
Dubleks Paslanmaz Çelik |
| Yaygın Kalite Adı |
Dubleks 2205 |
| Flanş Tipi |
Kör Flanş |
| Yüzey |
Yükseltilmiş Yüzey (RF) |
| Üretim |
Dövme |
| Boyutsal Standart |
ASME B16.5 / ASME B16.47 (uygun olduğu durumlarda) |
| Basınç Sınıfı |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Boyut |
NPS 1/2–24 veya özelleştirilmiş |
| Yüzey |
İşlenmiş / Pürüzsüz / Müşteri tarafından belirtilen |
| Isıl İşlem |
Çözelti Tavlama |
| İşaretleme |
Standart, Kalite, Boyut, Sınıf ve Isı Numarası. |
| Muayene |
Talep edilen kimyasal, mekanik, boyutsal ve NDT muayeneleri |
ASTM A182 F51 / UNS S31803
ASTM A182 F51, yaygın olarak UNS S31803 / Dubleks 2205 olarak bilinen dubleks paslanmaz çelik kalitesine karşılık gelir. Outokumpu'nun dövme kalite referans listesi F51'i UNS S31803 ile eşleştirir ve malzemeyi dubleks paslanmaz çelik olarak tanımlar.
Tipik alaşım elementleri şunları içerir:
- Krom
- Nikel
- Molibden
- Azot
- Mangan
- Silikon
- Karbon
Dubleks mikro yapı, hem ferritik hem de östenitik fazlardan oluşur. Bu yapı, Dubleks 2205'in mekanik mukavemeti ve korozyon performansı kombinasyonuna katkıda bulunur.
Tipik Kimyasal Bileşim
| Element |
Tipik / Spesifikasyon Aralığı |
| C |
≤0.030% |
| Si |
≤1.00% |
| Mn |
≤2.00% |
| P |
≤0.030% |
| S |
≤0.020% |
| Cr |
21.0–23.0% |
| Ni |
4.5–6.5% |
| Mo |
2.5–3.5% |
| N |
0.08–0.20% |
| Fe |
Denge |
Gerçek teslimatlar için, geçerli ASTM baskısı ve satın alma spesifikasyonu sertifikalı kimyasal bileşime hakim olmalıdır.
Mekanik Özellikler
ASTM A182 F51 için, mekanik özellikler geçerli ASTM A182 baskısı ve ürün koşuluna göre belirtilmelidir.
F51 ile yaygın olarak ilişkilendirilen tipik değerler şunları içerir:
| Özellik |
Tipik Gereksinim |
| Çekme Mukavemeti |
≥620 MPa |
| Akma Mukavemeti |
≥450 MPa |
| Uzama |
≥25% |
| Kesit Daralması |
Geçerli spesifikasyona göre |
| Sertlik |
ASTM A182 gereksinimine göre |

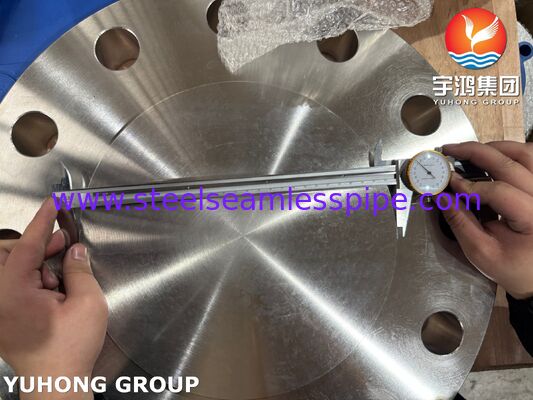

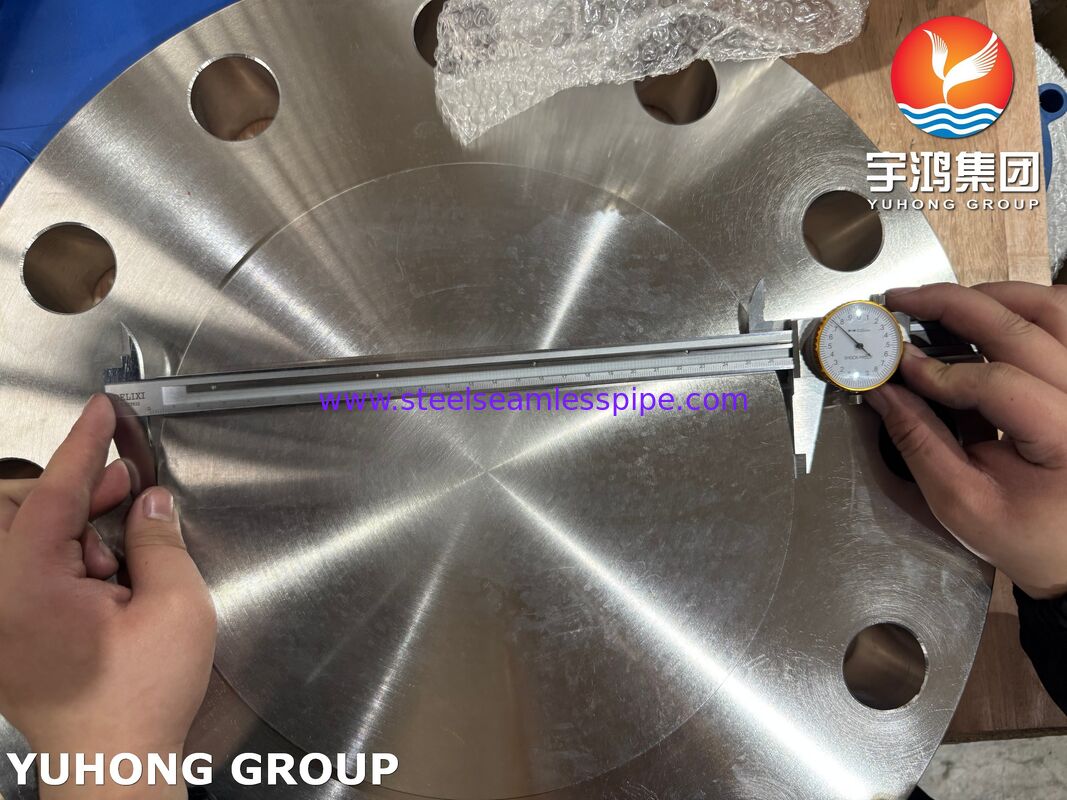

Kör RF Flanş Tasarımı
Ürün, merkezi bir boşluğu olmayan katı dövme bir flanş gövdesinden oluşur.
Ana özellikler şunları içerir:
Kör Yüzey
Kör flanş, akış geçişi sağlamadan bir boru veya ekipman nozülünün ucunu kapatır.
Yükseltilmiş Yüzey
RF yüzey, cıvatalı flanş bağlantıları için tanımlanmış bir conta temas alanı sağlar.
Cıvata Delikleri
Cıvata deliği çapı, miktarı ve PCD'si, geçerli boyutsal standart ve basınç sınıfına göre üretilir.
Flanş Kalınlığı
Kalınlık şunlara göre belirlenir:
- NPS
- Basınç Sınıfı
- Geçerli boyutsal standart
- Tasarım gereksinimleri
Dış Çap
Flanş OD'si nominal boyuta ve basınç sınıfına bağlıdır.
Üretim Süreci
Tipik üretim süreci:
- Dubleks paslanmaz çelik ham madde muayenesi
- Isı numarası tanımlama
- Kesme
- Dövme
- Isıl işlem
- Çözelti tavlama
- İşleme
- RF yüzey işleme
- Cıvata deliği delme
- İşaretleme
- Boyutsal muayene
- PMI
- Gerektiğinde NDT
- Son muayene
- Paketleme
ASTM A182, sipariş edilen kalite için ısıl işlem ve mekanik/kimyasal özellikler için gereksinimleri kapsar.
Uygulamalar
Petrol ve Gaz
- Boru hattı izolasyonu
- Proses boru hatları
- Kuyu başı ile ilgili boru hatları
- Deniz üstü boru hatları sistemleri
- Gaz işleme sistemleri
Petrokimya
- Proses boru hatları
- Kimyasal transfer sistemleri
- Basınçlı boru hatları
- Ekipman nozülleri
Deniz ve Offshore
- Deniz suyu ile ilgili sistemler
- Offshore proses ekipmanları
- Deniz boru hatları
Kimyasal İşleme
- Aşındırıcı proses boru hatları
- Kimyasal transfer hatları
- Basınç taşıyan boru bileşenleri
