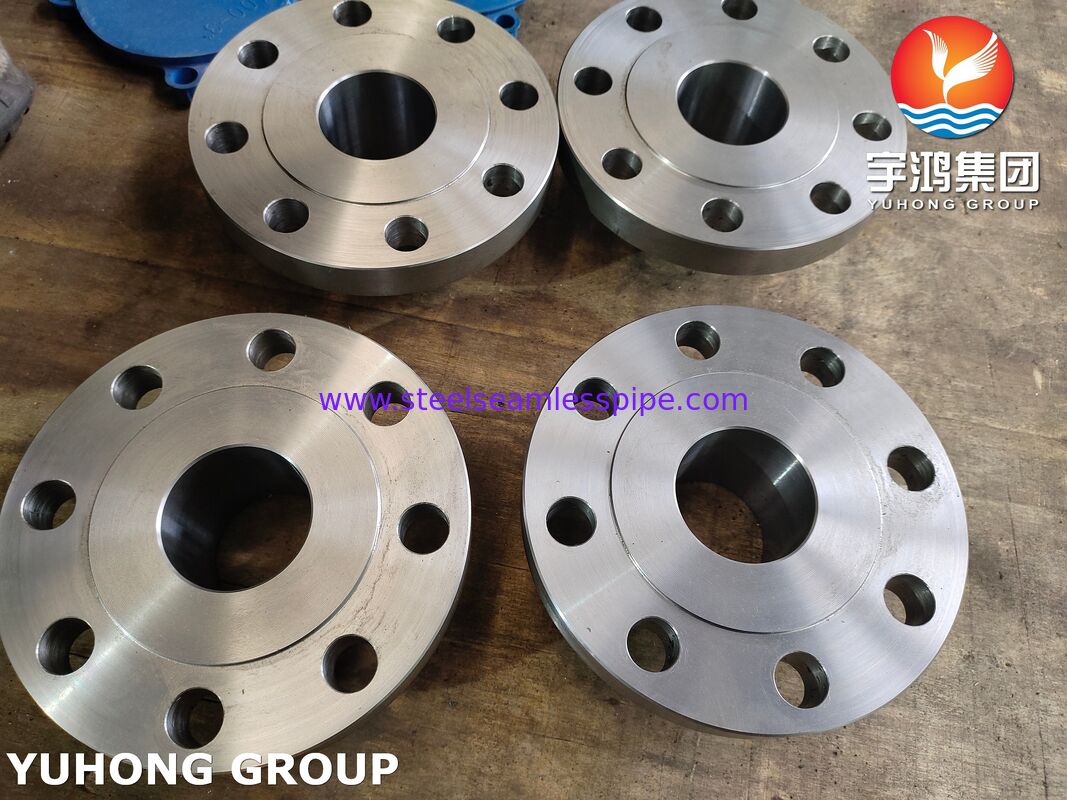

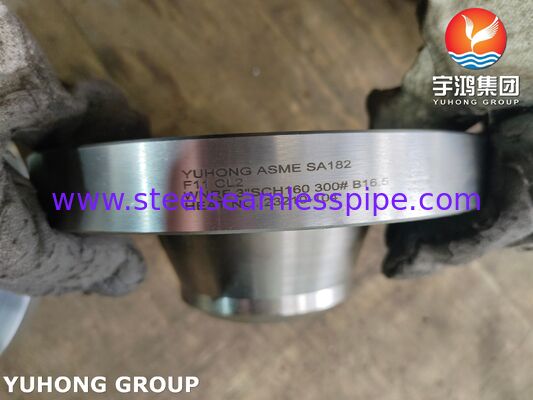

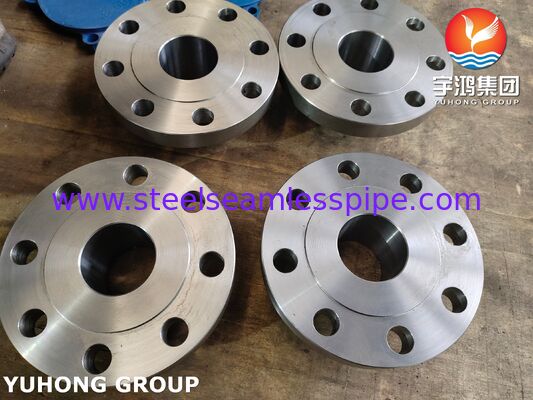

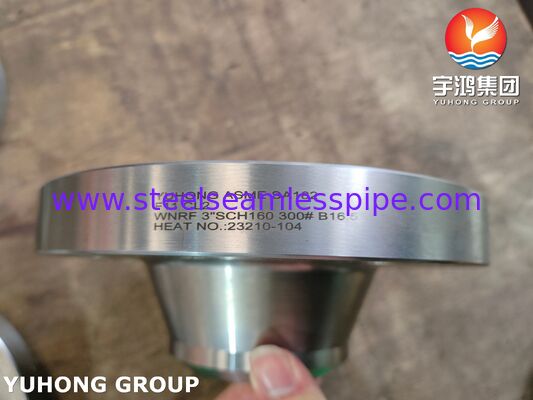

ALAŞIMLI ÇELİK FLANŞ WN RF ASME SA182 GR F11 CL2 B16.5

ALAŞIM ÇELİK FLANŞ KAYNAK BOYUNLU RF ASME SA182 GR F11 CL2 B16.5

Bu, yüksek sıcaklık ve yüksek basınç hizmeti için tasarlanmış 1.25Cr-0.5Mo krom-molibden alaşımlı çelik kaynak boyunlu bir flanştır.

ASTM A182 F11 Sınıf 2, %1.25 krom ve %0.5 molibden içeren dövme bir krom-molibden alaşımlı çeliktir. Sınıf 2 tanımı, belirli bir mekanik özellik seviyesini ifade eder: minimum akma dayanımı 275 MPa ve çekme dayanımı 485 MPa, sertlik ise 197 HBW ile sınırlıdır.

Kullanım

Bu flanş, karbon çeliğinin 425°C üzerindeki sıcaklıklarda sürünme nedeniyle mukavemetini kaybettiği yerlerde belirtilir. Başlıca uygulamaları şunlardır:

- Rafineri boru hatları: ham/vakum distilasyon üstü, FCC reaktör çıkışı, reformer şarj ısıtıcıları

- Enerji üretimi: kazan süperısıtıcı/yeniden ısıtıcı başlıkları, ana buhar branşman bağlantıları

- Petrokimya: yüksek sıcaklık proses üniteleri ve transfer hatları

Alaşım uyumluluğunu korumak için tipik olarak A335 P11 boru ve A234 WP11 bağlantı parçalarıyla eşleştirilir.

Avantajlar

- Sıcaklıkta sürünme dayanımı: Molibden, sürekli gerilim altında yavaş deformasyona karşı direnç sağlar, sürekli 565°C (1050°F) ve ASME B16.5 derecelendirmeleri altında 593°C'ye (1100°F) kadar güvenilir hizmeti uzatır.

- Oksidasyon ve sülfürleşme direnci: Krom içeriği, yüksek sıcaklık oksidasyonuna ve kükürt saldırısına karşı koruma sağlar.

- Hidrojen saldırısı direnci: API 941 Nelson eğrilerine göre orta düzeyde hidrojen hizmeti için uygundur.

- Ekonomik krom-molibden: Yaygın krom-molibden ailesindeki en düşük kromlu sınıf olarak F11, F22 veya F5 gibi daha yüksek alaşımların gerekli olmadığı durumlarda en ekonomik çözümü sunar.

Ürün Yelpazesi:

WNRF Flanşlar Boyut : 1/8" NB'den 48"NB'ye kadar.

WNRF Flanşlar Sınıf : 150#, 300#, 400 #, 600#, 900#, 1500# ve 2500 #.

Alaşımlı Çelik WNRF Flanşlar : ASTM A 182, GR F1, F11, F22, F5, F9, F91

Kaynak Boyunlu Flanşlar Kaynak Boyunlu Flanşlar (WN flanşları), yüksek basınç ve yüksek sıcaklık uygulamaları için tasarlanmış bir boru flanşı türüdür. Mukavemetleri, güvenilirlikleri ve aşırı koşulları idare etme yetenekleri nedeniyle petrol ve gaz, petrokimya, enerji üretimi ve kimyasal işleme gibi endüstrilerde yaygın olarak kullanılırlar.
