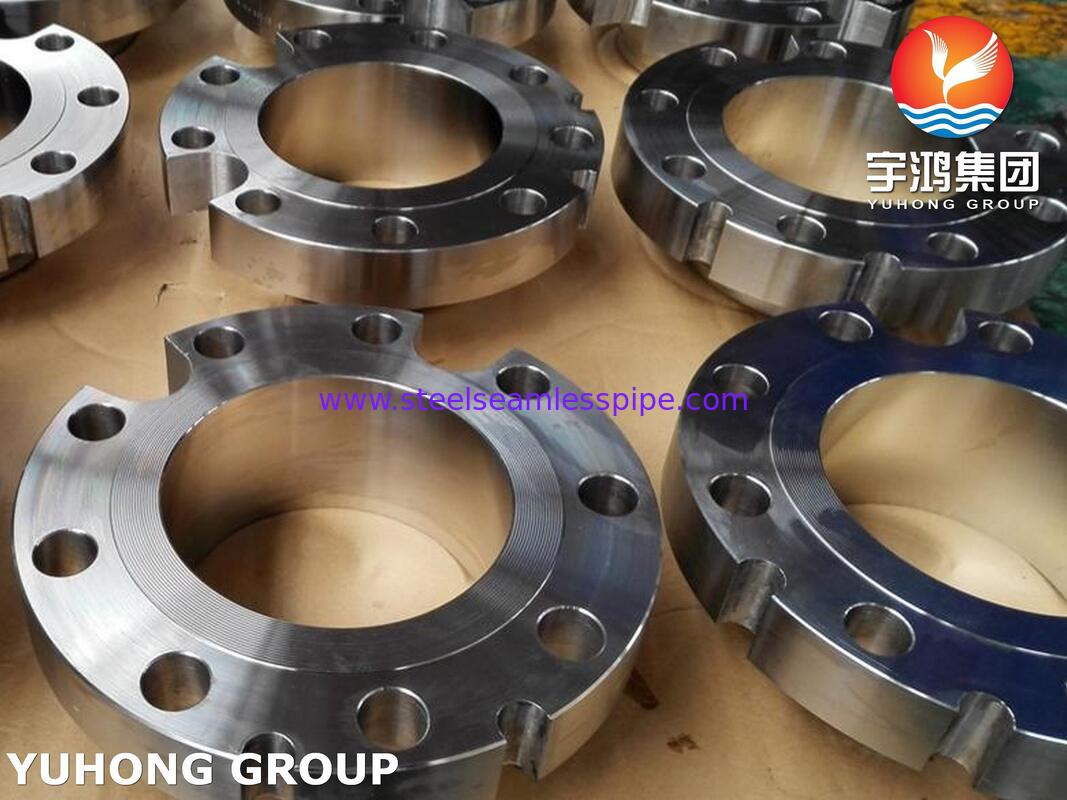

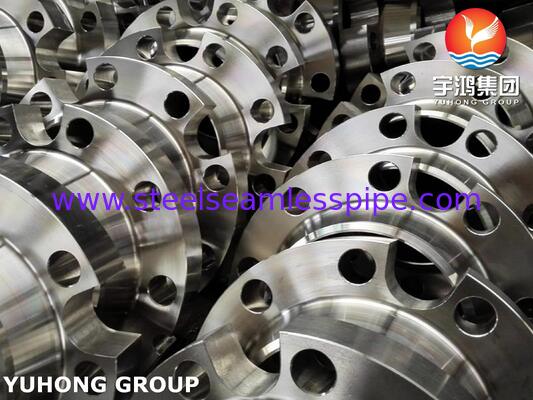

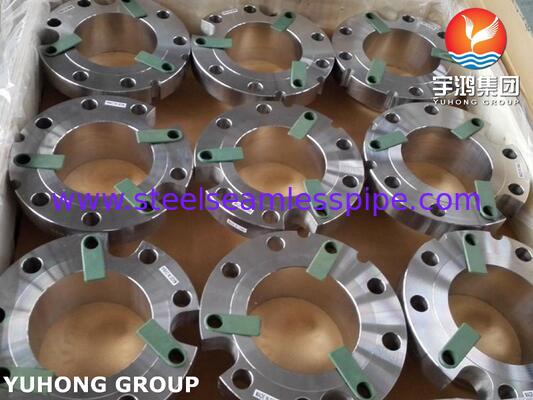

ASTM A182 F304L Paslanmaz Çelik Flanş Kalıp Özel Şekilli Flanş Özel Flanş

ASTM A182Paslanmaz çelik UNS S30403 Özel Flanş F304L Kalıplı Özel Şekilli Flanş

ASTM A182 F304L Paslanmaz Çelik Özel Flanş- Evet. Standart, rafa hazır bir flens belirli bir bağlantı noktasının geometrik, mekansal veya performans taleplerini karşılayamadığında kullanılan özel mühendislik çözümü.Boru ve mekanik endüstrilerdeFlanş, boruları, valfleri, pompaları ve diğer ekipmanları bir boru sistemi oluşturmak için bağlama yöntemidir. Ayrıca temizlik, inceleme veya modifikasyon için kolay erişim sağlar.

Standart flensler (Weld Neck, Slip-On, Blind ve Socket Weld gibi) yuvarlak ve belirli boyut standartlarına (ASME B16.5, ASME B16.47), özel şekilli bir flens, belirli bir mühendislik gereksinimini karşılamak için bu standart dairesel şekillerden veya boyutlardan uzaklaşan herhangi bir flensdir.Bunlar genellikle benzersiz uygulamalar için tasarlanmış özel yapımı bileşenlerdir., alan kısıtlamaları veya standart olmayan bağlantı noktaları.

Mühendisler birkaç nedenden dolayı özel şekilli flensleri tercih ederler:

1. Dairesel olmayan bağlantılar: Çiftleşme ekipmanları (bir vites kutusu, pompa kabuğu veya şut gibi) oval, kare veya dikdörtgen bir bult desenine sahip olabilir.

2. Uzay kısıtlamaları: Sıkışık endüstriyel ortamlarda, tam boyutlu yuvarlak bir flens sığmayabilir.

3. Düzleştirme Gereksinimleri: Bazen, vida deliklerinin standart, simetrik flenslerle mümkün olmayan çok spesifik bir şekilde yönlendirilmesi gerekir.

4. Çarpık Kanallara Uyum Vermek: HVAC, malzeme işleme veya belirli süreç endüstrilerinde, kanal işlemi genellikle dikdörtgen veya kare şeklindedir.Özel bir flens, yuvarlak bir borunun dikdörtgen bir şut veya kabına bağlanmasına izin verir.

5. Yüksek basınçlı veya özel uygulamalar: Standart flensler son derece yüksek basınçlar, sıcaklıklar veya koroziv ortamlar için yeterli olmayabilir,kalın duvarları veya özel alaşımları olan özel bir tasarım gerektiren.

ASTM A182 F304L Paslanmaz Çelik Özel Flange'in Eşdeğer Sınıfları

Özel şekilli flensler çevreye uygun olarak çok çeşitli malzemelerden yapılabilir:

• Karbon çelik: (örneğin, ASTM A105, A350) - Genel amaçlı, petrol ve gaz, yapısal.

• Paslanmaz çelik: (örneğin, ASTM A182 F304/F316) - Koroziv ortamlar, gıda işleme, ilaçlar.

• Alaşımlı çelik: (örneğin, ASTM A182 F11/F22) - Yüksek sıcaklık ve yüksek basınç hizmetleri (elektrik üretimi gibi).

• Duplex & Super Duplex: (örneğin, ASTM A182 F51/F55) - Yüksek dayanıklılık ve korozyon direnci gerektiren deniz ve deniz uygulamaları.

• Nikel Alaşımları: (örneğin, Inconel, Hastelloy) - Son derece koroziv veya yüksek sıcaklıklı ortamlar.

ASTM A182 F304L Paslanmaz Çelik Özel Flange Kimyasal Tasarımı%

ASTM A182 F304L Paslanmaz Çelik Özel Flange'in Mekanik Özellikleri

Özel Şekilli Flanşların Genel Türleri

1Oval Flanges:Genellikle bir yönde alanın kısıtlı olduğu yerlerde (örneğin, valf gövdelerinde, kompresör kabuklarında veya gemi yapımında) kullanılır.

2. Karesi Flanges:Düşük basınçlı kanallama işlerinde, su arıtma tanklarında ve tarım ekipmanlarında yaygın.Kare veya dikdörtgen bağlantılar için üretilmesi daha kolaydır ve genellikle levha malzemesinden kesilen basit dikişlerle kullanılır.

3Düzgen Flanges:Malzeme taşımacılığında (toz toplama sistemleri), HVAC (sıcaklık, havalandırma ve klima),ve büyük havanın veya malzemelerin dikdörtgen kanallar üzerinden hareket ettiği kimyasal işleme.

4. Segmentli veya Clamshell Flanges:Bunlar, iki veya daha fazla parçadan yapılmış ve mevcut bir borunun etrafına bağlanan flenslerdir.veya boruyu kesmeden mevcut bir hatla dalları bağlamak için (Sıcak Tapping).

5. Özel şırıngalar ile delik flensleri:Açıklık flensleri standart bir tipken, "özel" sürümler daha karmaşık akış ölçüm ayarları için ek veya farklı konumlandırılmış basınç musluk delikleri içerir.

6- Özel kalıplar:Belirli bir mühendislik çizimini karşılamak için sıfırdan tasarlanan, benzersiz bult delik desenleri, olağandışı nöbet uzunlukları veya özel konikler içeren herhangi bir flens.

Uygulama
