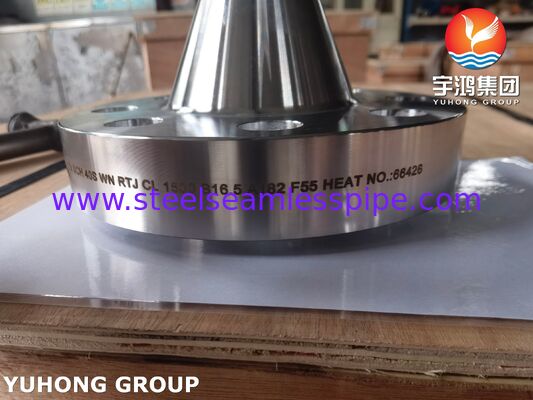

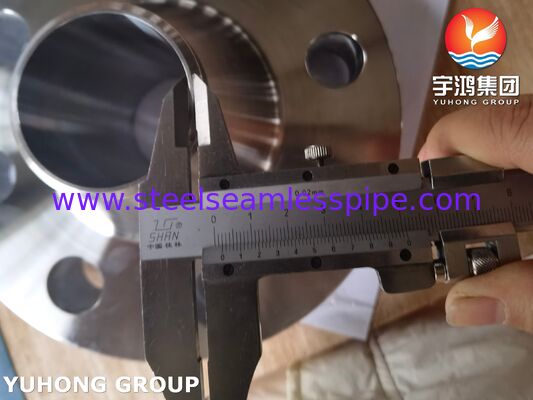

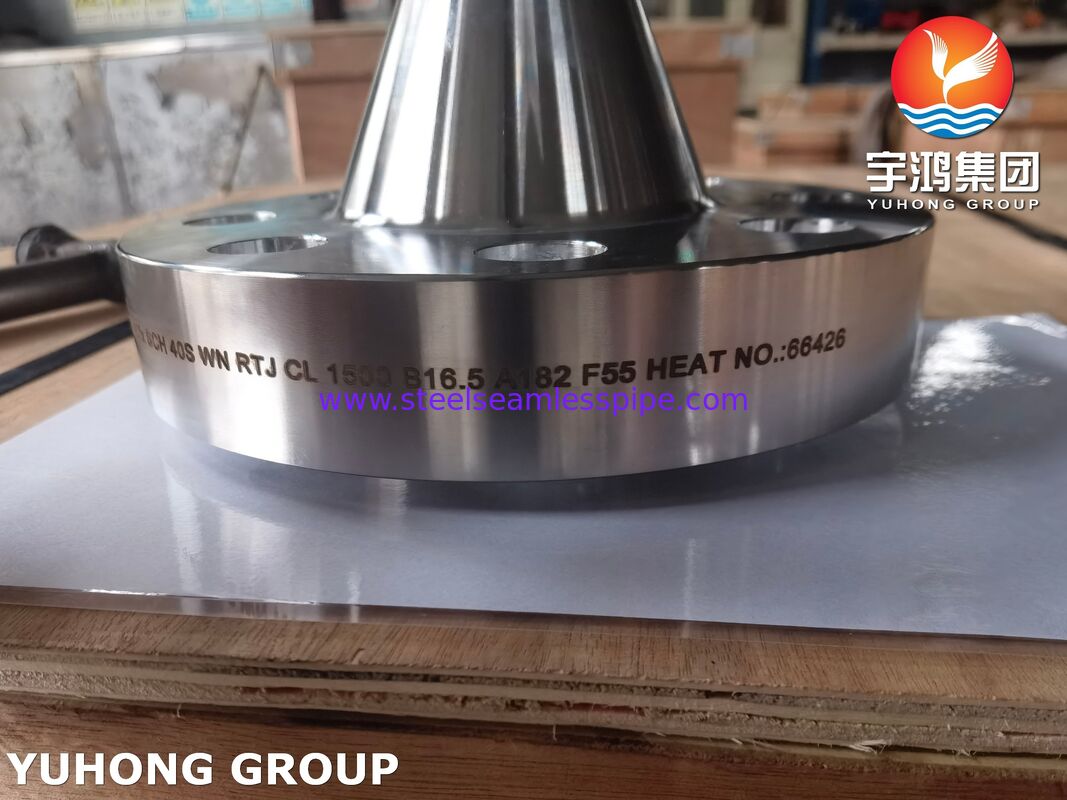

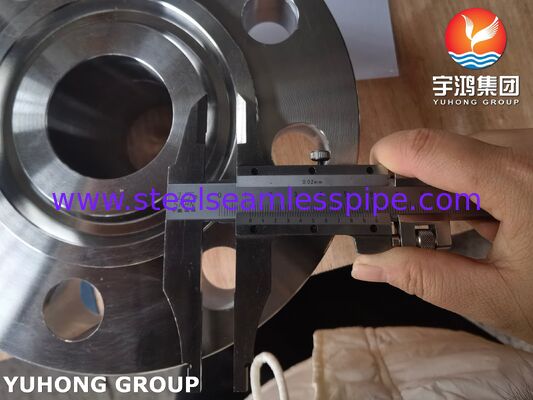

ASTM A182 F55 WNRTJ Flanş,UNS S32760 SUPER DUPLEX Paslanmaz Çelik Flanş
ASTM A182 F55 Süper Dupleks Çelik Weldneck RTJ FlangeEkstrem ortamlarda kritik servis için tasarlanmış yüksek performanslı bir dövme bileşenidir.Bu flens, standart paslanmaz çelikten neredeyse iki kat daha fazla çıkış gücü sağlayan ve aynı zamanda deliklenmeye olağanüstü direnç sağlayan süper dupleks bir mikrostrüktüre sahiptir, yarık korozyonu ve klorür gerginlik korozyon çatlaklaması.Yüksek basınç altında yapısal bütünlüğü sağlamak. RTJ (Ring Type Joint) yüzü, metal-metal sızıntı geçirmez bir mühür oluşturmak için bir metal dikişini sıkıştıran hassas bir işlenmiş olukla donatılmıştır.Petrol ve gazda yüksek basınçlı ve yüksek sıcaklıklı uygulamalarda zorunlu hale getirmek, offshore ve kimyasal işleme.
Eşdeğer Sınıf ASTM A182 F55 / S32760 Süper Dupleks Çelik Flanş
| STANDARD |
WORKSTOFF NR. |
UNS |
| Super Duplex 2507 |
1.4410 |
S32750 / S32760 |
ASTM A182 F55 / S32760 Süper Dupleks Çelik Flanşın Kimyasal Tasarımı %
| Kimyasal Kompozisyon Limitleri |
| Ağırlık % |
C |
M |
P |
S |
Evet. |
Kr |
Ni |
Mo. |
N |
W |
| Super Duplex F55 |
0.03 en fazla |
1.00 en fazla |
0.03 en fazla |
0.01 en fazla |
En fazla 1 |
24-26 |
4.5-6.5 |
3-4 |
0.25 |
0.08-0.20 |
ASTM A182 F55 Süper Dupleks Çelik WNFF Flanşının Mekanik Özellikleri
| Alaşım |
Çekim gücü N/mm² |
Verim gücü 0.2% N/mm² |
Uzunluk |
Sertlik HB |
| Super Duplex F55 |
860 |
720 dakika. |
16 dakika. |
270 en fazla |
RTJ Flange Face kullanımını belirleyen özel koşullar şunlardır:
1. Yüksek basınç ve yüksek sıcaklık (Severe sert)
RTJ, ASME basınç sınıfları 600 # ve üstü için standarttır (özellikle 900 #, 1500 # ve 2500 #).İç basınç o kadar yüksektir ki standart contalar (RF/FF flanslarında kullanılır) eklemden dışarı çıkarabilir veya üfleyebilir.RTJ'de kullanılan metal halka dikiş, oluk içinde şekil değiştirerek mühürleri yüzleştirir ve boru duvarından daha güçlü bir mühür oluşturur.
2. Yüzük tipi birleştirme dikiş.
RTJ flensleri metal bir dikiş (oval veya sekizgen) kullanırken, RF flensleri yumuşak / kompozit bir spiral sarma dikiş kullanır.
RTJ kullanın: Standart bir dikişin başarısız olacağı yüksek hızda ölümcül sıvılar, gazlar veya hidrokarbonlar içermeniz gerekiyor.
3Kritik Dönemsel Koşullar
Aşırı sıcaklık dalgalanmaları veya titreşimleri olan ortamlarda (deniz dışı platformlarda ve kuyu başlarında yaygın), vida gerginliği gevşeyebilir.RTJ olukları, vida gerilmesi durumunda bile mühürlemeyi sürdürmek için tasarlanmıştır.RF bağlantıları tamamen sabit dikiş sıkışmasına dayanırken.
4Endüstri Standartları (API)
RTJ, Petrol ve Gaz endüstrisinde sondaj manifoldları, Noel ağaçları (kuyu başları) ve API 6A özelliklerine göre boğulma / öldürme hatları için zorunludur.
Flanşa yüzünün özelliği -- Tip RTJ (Kürsü Tipi Eklem)
-
Sıkıştırma Tipi: RTJ flensleri, flens yüzündeki işlenmiş bir olukta yer alan metal bir halka sıkıştırma (oval veya sekizgen) kullanır.
-
Sıfırlama mekanizması: Flanş vidaları sıkıştırıldığında, metal dikiş, metalden metaline bir mühür oluşturmak için hafif bir şekilde deforme ederek oluk içine sıkışır.
-
Uygulama: RTJ kaplamaları özellikle yüksek basınçlı ve yüksek sıcaklıklı hizmetler için tasarlanmıştır.
-
Standartlar: Çukur boyutları, belirli halka dikiş numaralarını (örneğin, R24, R31, vb.) kabul etmek için standartlaştırılmıştır (genellikle API 6A veya ASME B16.5).
Uygulama
-
Offshore Oil & Gas: Topside ve denizaltı boru hatları, manifold sistemleri ve yükselenler.
-
Kimyasal İşleme: Klorit, asit ve agresif katalizörlerle işleme.
-
Tuzsuzlama tesisleri: Yüksek basınçlı ters osmose üniteleri.
-
Deniz ortamları: Deniz suyunun korozyonunun bir faktör olduğu şahitler ve bölmeler.
