A234 WPB Tee ile ASTM A105 Flange ile Flanged FittingsPetrol ve gaz sistemi bileşeni için
Neden Flanş ve Fitting Birleştirmeliyiz?
Borulama sistemlerinde iki temel bağlantı türü vardır:
1Kalıcı eklemler: Güç, bütünlük ve sızıntı direnci için kaynaklı eklemler.
2Çıkarılabilir/Kapatılabilir eklemler: Temizlik, denetim ve ekipman bağlantısı için kanatlı veya iplikli eklemler.
"Flanş + Bağlantı" kombinasyonu stratejik olarak, kalıcı bir sistemdeki belirli, kritik bir noktada çıkarılabilir bir eklem yerleştirir.Redüktör) akış yönünü veya boru boyutunu değiştirirFlanş, boğulmuş, sökülebilir arayüzü sağlarken.
Kalıp flenslerin özellikleri
| Türü |
Flanş |
| Malzeme sınıfı |
ASTM A105, ASTM A182, ASTM A564
Karbon çelik, alaşımlı çelik, paslanmaz çelik, nikel alaşımı...
|
| Standart |
ASME B16.5, B16.47 serisi A&B |
| Üretim Yöntemi |
Kırılmış |
| Boyut |
1/2 "den 48 "ye, sch5S'den sch.XXS'ye veya özel |
| Sınıf |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Yüzey Tedavisi |
Galvanizli/korozyona karşı kaplama |
| Uygulama |
Boru bağlantısı için |
Buttweld Fittings Özellikleri
| Türü |
Düzeltme |
| Malzeme sınıfı |
ASTM A234, ASTM A860, ASTM A403, ASTM A815, ASTM B366
Karbon çelik, alaşımlı çelik, paslanmaz çelik, nikel alaşımı...
|
| Standart |
ASME B16.9 |
| Üretim Yöntemi |
Buttweld |
| Boyut |
1/2 "den 48 "ye, sch5S'den sch.XXS'ye veya özel |
| Şablon |
Dirseği, Tee, Redüktör, Başlık |
| Yüzey Tedavisi |
Galvanizli/korozyona karşı kaplama |
| Uygulama |
Boru bağlantısı için |
Ortak Standart Yapılandırmalar
A. Flanged Fittings (Integral Flange)
Flanş, uygun vücutla tek parça olarak dökülür veya dövülür.
Örnekler:
Flanked Eldiven: Flanked uçları ile yönünü (90° veya 45°) değiştirir.
Flanked Tee: Üç ucunun da flanged olduğu bir dal oluşturur.
Flanked Reducer: Flanked uçları ile boru boyutunu değiştirir.
Standart:ASME B16.5 (Tüp Flanges ve Flanged Fittings: NPS 1⁄2 "den 24" e kadar) Bu standart, bu özel armatürler için boyutları, derecelendirmeleri ve toleransları kapsar.
B. Üretilmiş kombinasyonlar (Flanş + kaynak bileşeni)
Bu, standart bir flensin standart bir kaynak tesisine kaynaklanmasını içerir. En yaygın ve esnek yaklaşımdır.
Kullanılan bileşenler:
Flanş: ASME B16.5 veya B16'ya göre.47.
Kaynak: ASME B16.9 (Butt-Weld) veya B16.11 (Socket-Weld/Threaded) uyarınca.

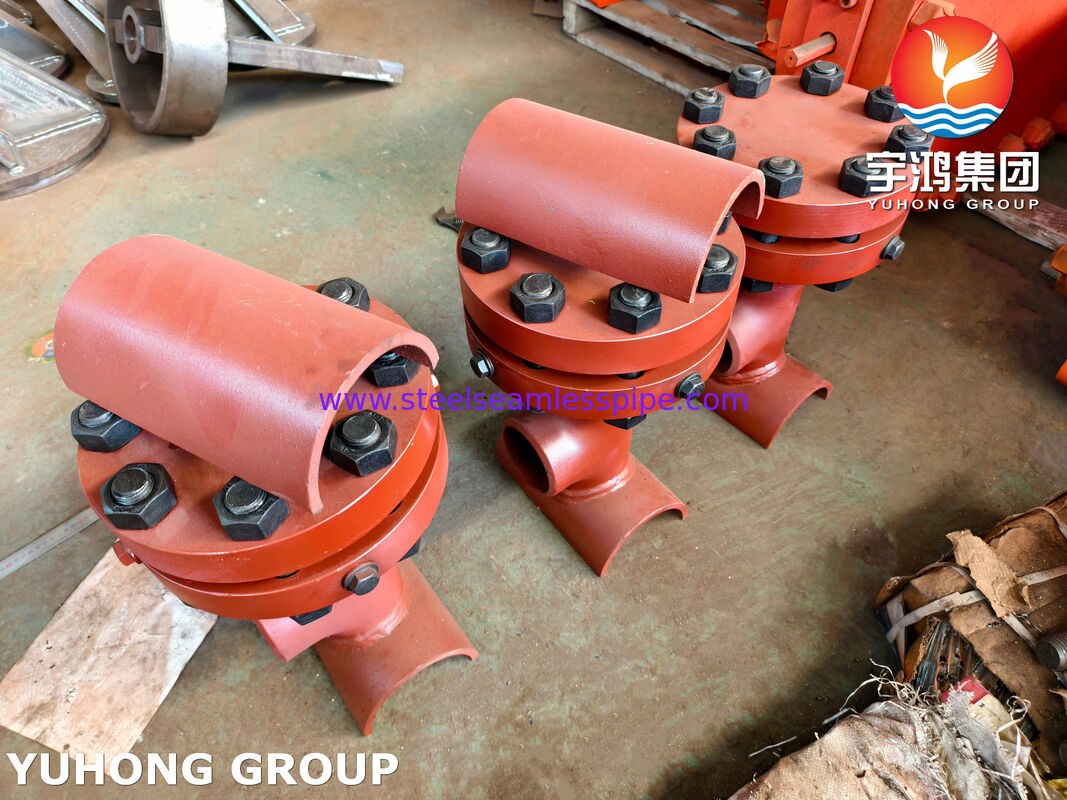

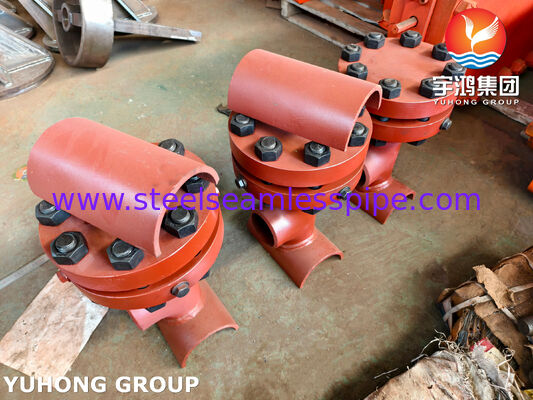

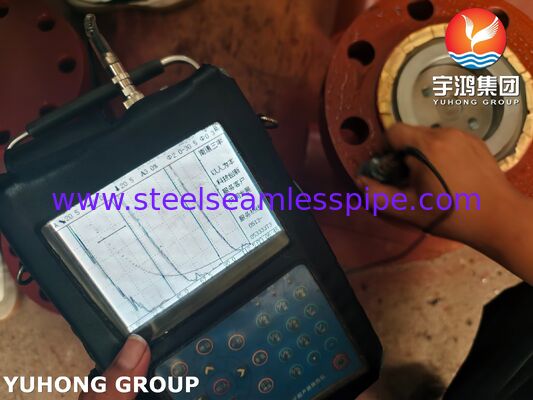

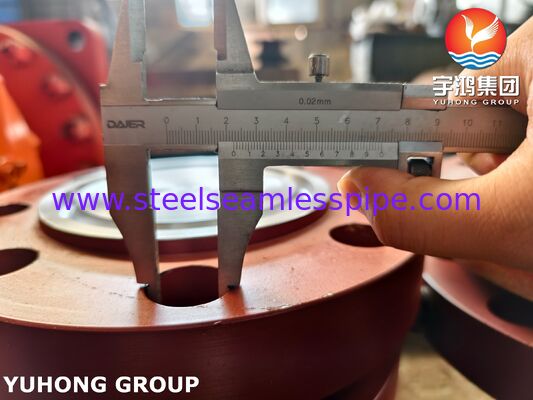

En yaygın örnek:Flanked Outlet Tee
Bu bir Butt-Weld Tee (B16.9) ve dal çıkışına kaynaklı bir Flange (B16.5).
Spesifikasyon: Tee, BW x BW x RF (Butt Weld x Butt Weld x Raised Face Flange).
Diğer Örnekler:
Flanged Stub End: Kolay hizalama sistemleri için bir Lap Joint Flange + bir Stub End (B16.9).
Flanged Nozzle: Alıcı bağlantıları için kaynaklı bir flange ile kaynak başlığı veya birleştirme (B16.11).
Başvurular
Flanged tees, boruların modüler veya erişilebilir olması gereken endüstrilerde kullanılır:
-
Su ve Atık Su Arıtma: Akışı farklı işleme tanklarına veya filtrelere yönlendirmek için.
-
Kimyasal ve Petrokimyasal Tesisler: Sık sık domuzlama, temizleme veya katalizör yükleme/terketme gerektiren hatlarda.
-
Güç üretimi: Dondurucu su, besleme suyu ve ekipmanların yalıtım gerektirdiği yardımcı sistemlerde.
-
Gemi Yapımı ve Offshore: Güçlü, birbirine bağlanmış borular gerektiren balast, balga ve deniz suyu sistemleri için.
-
HVAC & Endüstriyel tesisat: Büyük ölçekli soğutulmuş su veya buhar dağıtım başlıklarında.
