ASTM B366 Alaşım C22 (UNS N06022) Alın Kaynak Dirsekleri | Üstün Korozyona Dayanıklı Nikel Alaşımlı Bağlantı Parçaları
Giriş: Nikel Alaşımlı Dirseklerde Korozyon Direncinin Zirvesi
ASTM B366'ya göre üretilen Alaşım C22 (UNS N06022) Alın Kaynak Dirsekleri, zorlu endüstriyel boru sistemleri için korozyon direncinde altın standardı temsil eder. Bu nikel-krom-molibden-tungsten alaşımı, oksitleyici ve indirgeyici ortamlarda, klorürleri, asitleri (sülfürik, hidroklorik, fosforik dahil) ve daha düşük alaşımların başarısız olduğu karışık asit/tuz çözeltilerini işleyerek olağanüstü performans sunar. Hassas dirseklerimiz, dünya çapında kritik uygulamalarda sızdırmaz akış yönü değişikliklerini sağlar.

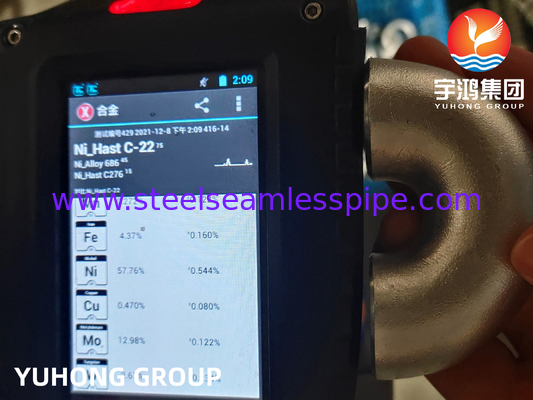

Alaşım C22 Kimyasal Bileşimi: Maksimum Kararlılık İçin Tasarlandı
C22 dirseklerin olağanüstü korozyon direnci, sıkı kontrol altında tutulan, dengeli kimyasından kaynaklanmaktadır:
Tablo 1: ASTM B366 Alaşım C22 (UNS N06022) Tipik Kimyasal Bileşimi (Ağırlık % Maksimum Aksi Belirtilmedikçe)
| Element |
Nikel (Ni) |
Krom (Cr) |
Molibden (Mo) |
Tungsten (W) |
Demir (Fe) |
Kobalt (Co) |
Karbon (C) |
Manganez (Mn) |
Silisyum (Si) |
| Gereksinim |
Denge |
20.0 - 22.5 |
12.5 - 14.5 |
2.5 - 3.5 |
2.0 - 6.0 |
≤ 2.5 |
≤ 0.015 |
≤ 0.50 |
≤ 0.08 |
Anahtar: Bu hassas Ni-Cr-Mo-W dengesi, çukurlaşmaya, çatlak korozyonuna ve gerilme korozyon çatlamasına (SCC) karşı direnç gösteren, oldukça kararlı bir pasif film oluşturur.
Alaşım C22 Eşdeğer Kaliteleri: Küresel Malzeme Tanınması
C22 dirsekler, aynı/benzer korozyon performansı için çeşitli uluslararası standartlarda belirtilir:
Tablo 2: Alaşım C22 (UNS N06022) Uluslararası Eşdeğer Özellikler
| Standart Sistem |
UNS |
EN (Avrupa) |
W.Nr. (DIN) |
ISO |
JIS (Japonya) |
GOST (Rusya) |
Yaygın Ticari İsimler |
| Tanımlama |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, INCONEL® alaşım 622 |
Not: Eşdeğerlik, benzer korozyon performansını gösterir; değiştirilebilirlik için belirli standart gereksinimlerini doğrulayın.
Alaşım C22 Mekanik Özellikleri: Mukavemet, İmal Edilebilirliği Karşılar
C22, agresif hizmet koşullarında bile mükemmel mekanik özelliklerini korur:
Tablo 3: ASTM B366/B564 Alaşım C22 Tipik Oda Sıcaklığı Mekanik Özellikleri (Dövme ve Tavlanmış Durum)
| Özellik |
Çekme Dayanımı (min) |
Akma Dayanımı (0.2% Ofset, min) |
Uzama (2" veya 50mm'de, min) |
Sertlik (Rockwell B, maks) |
| Gereksinim |
690 MPa (100 ksi) |
310 MPa (45 ksi) |
40% |
100 HRB |
| Tipik Elde Edilen Değer |
780-895 MPa (113-130 ksi) |
360-415 MPa (52-60 ksi) |
55-65% |
75-90 HRB |
Anahtar: Yüksek süneklik (Uzama), dirsekler için iyi şekillendirilebilirlik sağlarken, mukavemet çoğu aşındırıcı hizmet ihtiyacını aşar.
Alaşım C22 Dirsek Ürün Yelpazesi: Kritik Hizmet İçin Hassas Şekillendirilmiş
Kesintisiz sistem entegrasyonu için ASTM B366 C22 alın kaynak dirseklerinin tüm yelpazesini tedarik ediyoruz:

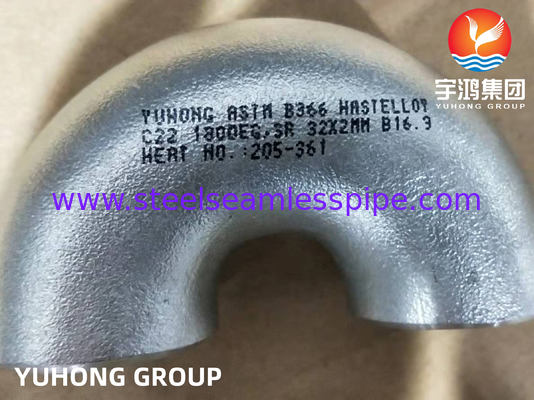

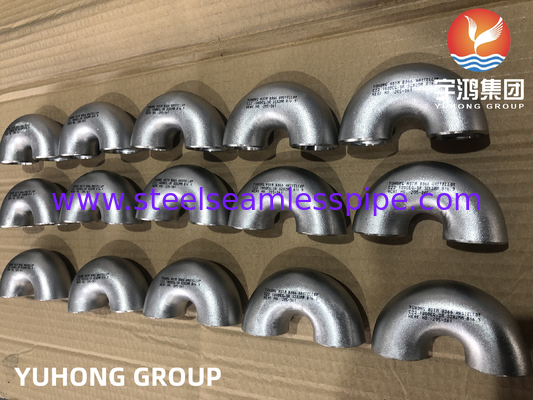

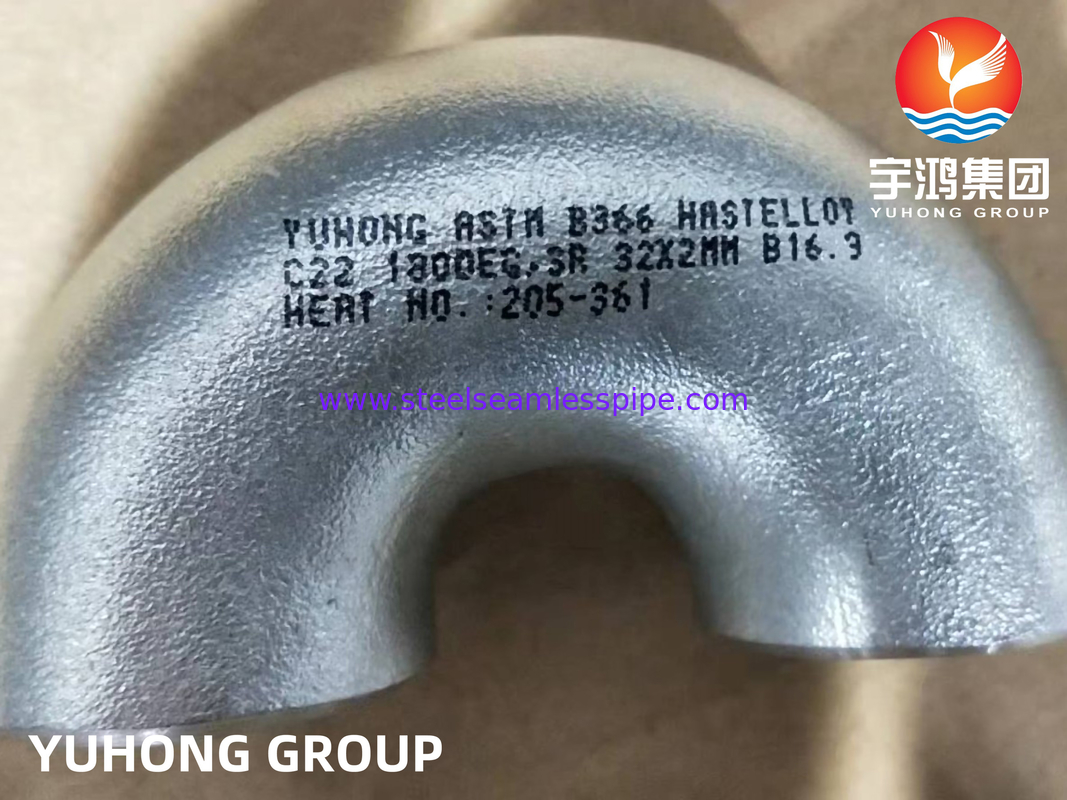

- Tipler: 90° Dirsekler (LR & SR), 45° Dirsekler, 180° Dönüşler (LR & SR)
- Boyutlar: ASME B16.9 / MSS SP-43 (Standart), ASME B16.28 (Alın Kaynak Kısa Yarıçap)
- Boyutlar: 1/2" NB (DN15) - 48" NB (DN1200)
- Duvar Kalınlığı: SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; Ayrıca müşteri tarafından belirtilen kalınlıkta (WT) mevcuttur.
- Üretim Süreci: Dikişsiz (SMLS) veya Kaynaklı ve Çözelti Tavlanmış (korozyon direnci için zorunludur).
- Uçlar: Kaynak için hazır, pahlı uçlar (ASME B16.25).
Alaşım C22 Dirsek Boyut Toleransları: Hassasiyet Garantili
Dirseklerimiz, montaj ve kaynak bütünlüğünü sağlayan sıkı boyut standartlarına uygundur:
Tablo 4: Alaşım C22 Dirsekler için ASME B16.9'a Göre Temel Boyut Toleransları
| Parametre |
Tolerans |
| Merkezden Uca (90° LR) |
±1.6mm (1/16") for NPS ≤ 24", ±3.2mm (1/8") for NPS > 24" |
| Merkezden Uca (90° SR) |
±1.6mm (1/16") for all NPS |
| Merkezden Uca (45°) |
±1.6mm (1/16") for NPS ≤ 24", ±3.2mm (1/8") for NPS > 24" |
| Yuvarlaklık Dışı (Ovalite) |
Nominal OD'nin %1'i maks (kaynak hazırlığından sonra) |
| Duvar Kalınlığı |
Sipariş edilen nominal duvarın ±%12.5'i (ham borunun/tüpün fabrika toleransına tabidir) |
| Pah Açısı |
37.5° ± 2.5° |
| Pah Yüzeyi (Yüz) |
1.6mm ± 0.8mm (1/16" ± 1/32") |
Alaşım C22 Dirsek Uygulamaları: En Agresif Ortamların Fethi
Bu dirsekler, korozyon direncinin çok önemli olduğu yerlerde mükemmeldir:
- Kimyasal İşleme: Reaktörler, karıştırıcılar, HCl, H2SO4, H3PO4, asetik asit, klor, çözücüler için borular.
- Kirlilik Kontrolü (FGD/Scrubber'lar): Sıcak, ıslak SO2/Cl⁻/F⁻'yi işleyen kanallar, kollektörler, sis gidericiler, emici kuleler.
- İlaç: Yüksek saflıkta proses hatları, kirlilik direncini gerektiren CIP/SIP sistemleri.
- Hamur ve Kağıt: Ağartma tesisleri (klor dioksit, hipoklorit), sindiriciler, likör hatları.
- Atık Yakma ve Arıtma: Baca gazı, kül bulamacı ve sızıntı işleme sistemleri.
- Deniz ve Açık Deniz: Deniz suyu soğutma, balast suyu arıtma, kimyasal enjeksiyon.
- Nükleer Yakıt Yeniden İşleme: Nitrik asit ve fisyon ürünlerinin işlenmesi.
- Asit Madenciliği ve Metal Rafinasyonu: Elektro-kazanım, dekapaj, elektrolit işleme.
Neden Bizim ASTM B366 Alaşım C22 Dirseklerimizi Seçmelisiniz?
- Malzeme Bütünlüğü: Tam izlenebilirliği ve uyumluluğu garanti eden EN 10204 3.1/3.2'ye göre Fabrika Test Sertifikaları (MTC'ler).
- Hassas Üretim: Mükemmel montaj için ASME B16.9/B16.28 boyut toleranslarına sıkı sıkıya bağlılık.
- Optimal Korozyon Direnci: ASTM B366'ya göre çözelti tavlaması, maksimum alaşım performansı sağlar.
- Küresel Kullanılabilirlik: Anahtar boyutlarda stoklanır; özel siparişler derhal yerine getirilir.
- Teknik Uzmanlık: Malzeme seçimi ve uygulama uygunluğu için mühendislik desteği.
Korozyona Dayanıklı Çözümünüzü Bugün Sipariş Edin!
Gerekli boyut, program ve miktarda ASTM B366 Alaşım C22 (UNS N06022) Alın Kaynak Dirsekleri için bir fiyat teklifi isteyin. Açıyı (90°/45°/180°) ve yarıçapı (LR/SR) belirtin.
