ASME SA350 LF2 Sınıf 1 Nozzle Cover Flange, Düşük Sıcaklıklı Kalıp Flange

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Model numarası:	ASME SA350 LF2 Sınıf 1 Nozul Kapak Flanşı

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 PC
Ambalaj bilgileri:	Kontrplak Kasa / Palet
Teslim süresi:	7 Gün
Ödeme koşulları:	L/C,T/T

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (290)

Paslanmaz Çelik Dikişsiz Boru (277)

Dubleks Paslanmaz Çelik Boru (127)

Dubleks Paslanmaz Çelik Boru (29)

İğne tüpü (107)

Fin Tüpü (631)

Isı eşanjörü (17)

Eşanjör Borusu (424)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (116)

ısı değiştiricisi baffle (36)

Klima (8)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (114)

Nikel Alaşım Boru (261)

Nikel Alaşımlı Boru (79)

Bakır Alaşımlı Boru (227)

Alaşımlı Çelik Boru (184)

titanyum tüp (10)

Parlak Tavlı Boru (153)

Kazan Borusu (145)

çelik uydurma (804)

Çelik Flanş (590)

Diğerleri (391)

Kaplama parçaları (7)

Detaylı ürün tanımı

Spesifikasyon:	ASTM A350, ASME SA350	Standart:	B16.5, B16.47 seri A, seri B
Malzeme:	Alaşım LF2 Sınıf 1	Boyut:	1/2"den 24"ye kadar veya daha büyük
Kalınlığı:	sch5S'den sch.XXS'ye	SINIF:	150#, 300#, 400#, 600#, 900#, 1500#
Yüzey:	FF, RF, RTJ	Türü:	Kaynak Boyunlu, Geçmeli, Kör, Dişli, Soket Kaynaklı, Bindirme Bağlantılı, Orifis Flanşlı
Paketleme:	Kontrplak Kasa / Palet
Yüksek Işık:	ASTM A350 LF2 Alaşımlı Çelik Nozul Kapak Flanş Flanşı, Düşük Öfke Ambilatları

Düşük Sıcaklık Ambatlar, ASTM A350 Sınıf LF2 Sınıf 1 Dövme Nozul Kapak Flanşı

ASME SA350 LF2 Sınıf 1, kriyojenik hizmette çalışan flanşlar, bağlantı parçaları, vanalar ve basınç bileşenleri için özel olarak tasarlanmış düşük sıcaklıklı bir karbon çelik dövme spesifikasyonudur.

ASTM A350/ASME SA350 LF2 Sınıf1 Nozul Kapak Flanşının Spesifikasyonu

1. Malzeme: SA350 LF2

Baz kompozisyonu: Düşük sıcaklıklı sertlik için nikel (NI) ile alaşımlı düşük karbonlu çelik. Tipik Ni içeriği%0.40-1.06'dır.
Amaç: Nikel, malzemenin duktil-kront geçiş sıcaklığını (DBTT) daha düşük kaydırır ve sıfırın altındaki sıcaklıklarda kırılgan kırığı önler.
Form: Ambes olarak verilir (döküm veya plaka değil).

2. Sınıf: Sınıf 1

Kritik gereksinim: Bu, malzemenin sertifikalandırıldığı en düşük servis sıcaklığını belirtir.
Sıcaklık derecesi: -46 ° C (-50 ° F). Malzeme, bu sıcaklıkta yeterli etki tokluğu (Charpy V-Notch testi yoluyla) göstermelidir.
Test: Zorunlu Charpy V-Notch darbe testi, her ısı parti üzerinde -46 ° C (-50 ° F) 'de gerçekleştirilir. Sıkı minimum ortalama enerji emme gereksinimleri karşılanmalıdır (örneğin, standart boyutlar için 20 J avg.)

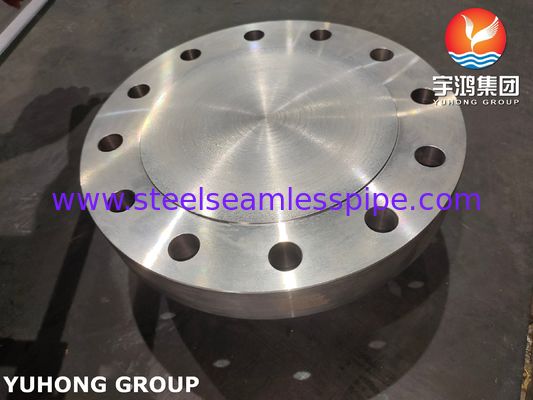

3. Bileşen: Meme örtüsü flanşı

Fonksiyon: Bu esasen bir basınç kapı, ısı eşanjörü veya boru sistemi üzerindeki bir nozulun sonunu kapatmak için kullanılan özel bir kör flanş (ASME B16.5 Tip: Kör).
Amaç:
- Bakım, muayene veya güvenlik için bölümleri izole edin.
- Gelecekteki bağlantı noktalarını sağlayın ("nozul kapakları" genellikle geçicidir).
- Kullanılmayan nozullarda kalıcı contalar görevi görür.
Tasarım: ASME B16.5 (boru flanşları ve flanşlı bağlantı parçaları) veya ASME B16.47 (büyük çaplı flanşlar) gibi standartlarda belirtilen boyutlara ve basınç derecelerine göre üretilmiştir. Temel özellikler arasında cıvata delikleri, bakan (örneğin, yükseltilmiş yüz - RF, halka tipi eklem - RTJ) ve basınç için derecelendirilen kalınlık bulunur.

ASTM A350 LF2 nozul kapak flanşının kimyasal bileşimi

Seviye	C%	MN%	Si%	S%	P%	CR%	NI%
LF1	0.30 maks.	0.6/1.35	.15/.30	.040 maks.	.035 maks.	0.30 maks.	0.40 maks.
LF2	0.30 maks.	0.6/1.35	.15/.30	.040 maks.	.035 maks.	0.30 maks.	0.40 maks.
LF3	0.20 maks.	0.90	.20/.35	.040 maks.	.035 maks.	0.30 maks.	3.3/3.7

ASTM A350 LF2 nozul kapak flanşının mekanik özellikleri

ÖZELLİKLER	Emperyal
TS Min Psi (MPA)	70.000 (485)
YS Min Psi (MPA)	36.000 (250)
El (2 ″ dk)	% 22
Ra Min	% 30
Sertlik, bhn	Max 197
-50ºF Charpy	Min Etki
Enerji f t/lb (j):-
3 örnek seti*	15 (20)
Bir örnek için	12 (16)

Temel Özellikler ve Gereksinimler

Düşük sıcaklık tokluğu:temel nedenSA350 LF2 Cl. 1. -46 ° C/-50 ° F'de kırılgan kırıklara direnç sağlar.
Basınç derecesi: Flanşın çeşitli sıcaklıklardaki basınç kapasitesi ASME B16.5/B16.47 sınıf derecesi (örn. Sınıf 150, 300, 600, 900, 1500, 2500) ile tanımlanır. LF2 Cl.1 malzemesi tasarım basıncı/sıcaklığı için uygun olmalıdır.
Isıl işlemi: Dikkatler tipik olarak normalleştirilir veya normalleştirilir ve gerekli tahıl yapısını, mekanik özellikleri ve darbe tokluğunu elde etmek için temperlenir.
Zorunlu Etki Testi: Belirtildiği gibi, her ısı parti için -46 ° C/-50 ° F'de Charpy testi gereklidir.
NDE (tahribatsız muayene): İç kusurları tespit etmek için% 100 ultrasonik test (UT) gerektirir. Yüzey muayenesi (MT veya PT) de yaygın bir uygulamadır.
Kimyasal ve Mekanik Özellikler: SA-350'de tanımlanan sıkı bileşim sınırlarını ve gerilme/akma mukavemet gereksinimlerini karşılamalıdır.

Uygulamalar:

Sıvılaştırılmış Doğal Gaz (LNG) Tesisleri: Borulama, Depolama Tankları, İşleme Birimleri.
Soğutma ve kriyojenik bitkiler: Amonyak sistemleri, etilen bitkileri, hava ayırma birimleri.
Petrokimya ve Gaz İşleme: Soğuk Gazlar veya Sıvıları Kullanarak Ekipman.
Güç üretimi: Kriyojenik sistemlerde bazı bileşenler.
Basınçlı kaplar ve ısı eşanjörleri: -29 ° C'nin altında çalışan gemilerde nozul kapanmaları.
