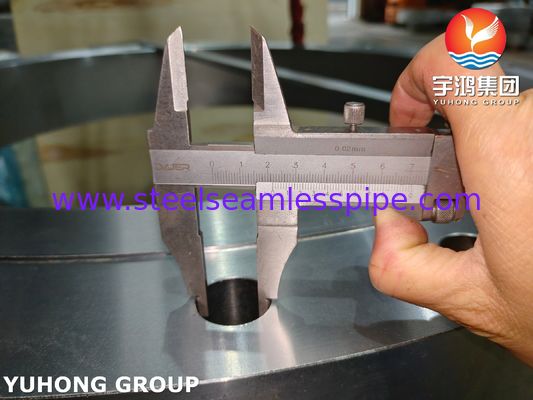

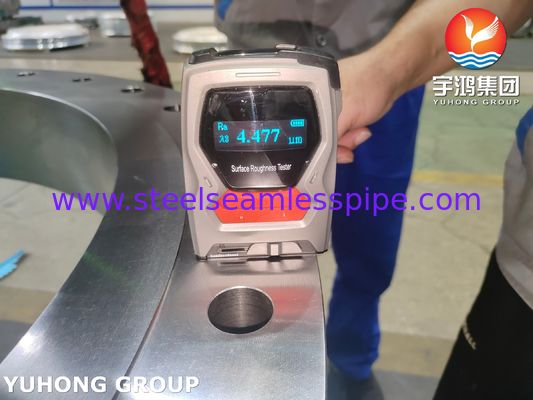

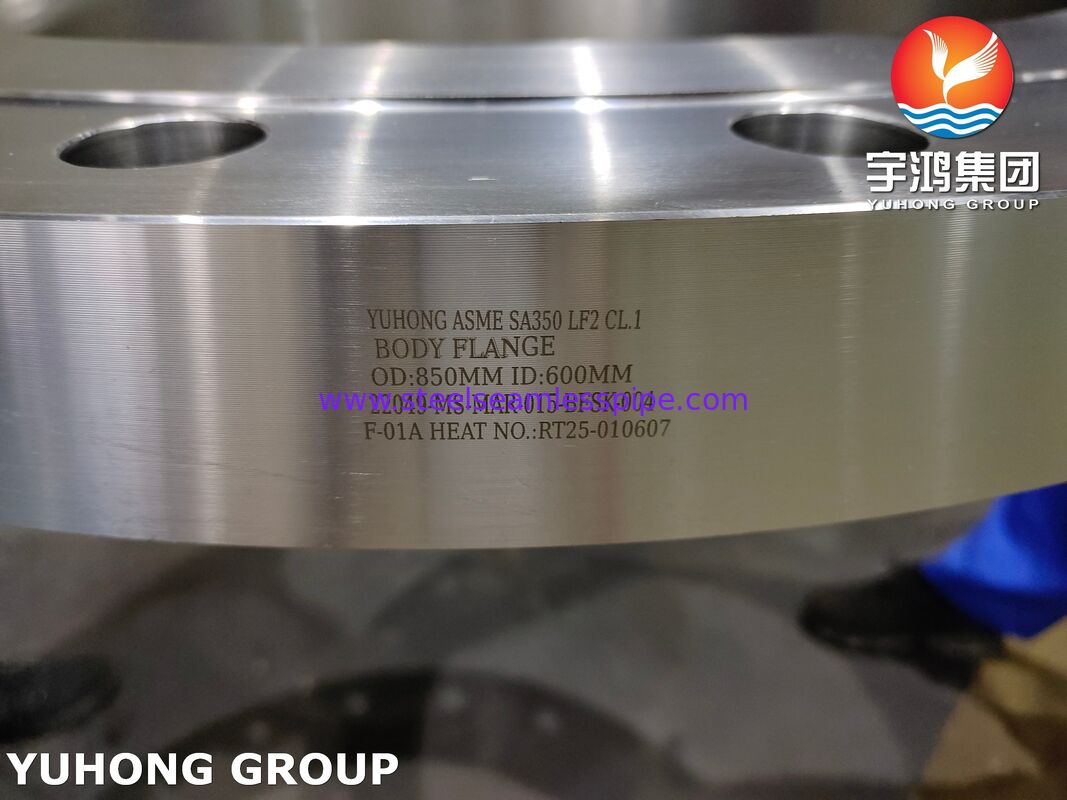

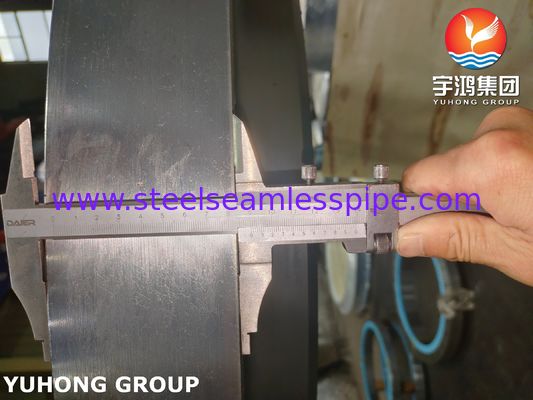

ASME SA350 LF2 Sınıf 1 Alaşımlı Çelik Dövme Flanş Düşük Sıcaklık İçin

Düşük Sıcaklık İçin ASME SA350 LF2 Sınıf 1 Alaşımlı Çelik Dövme Flanş B16.5

ASME SA350 boru hattı bileşenlerinin çentik tokluğu testi için kullanılan karbon çeliği ve düşük alaşımlı çelik dövmeler için standart bir spesifikasyondur. Bu spesifikasyon, karbon çeliği ve düşük alaşımlı çelikten yapılmış dövme veya halka haddelenmiş flanşlar, dövme bağlantı parçaları ve vanalar gibi çeşitli ürünleri kapsar ve özellikle LNG tesisleri, soğuk hava depoları ve kutup mühendisliği gibi düşük sıcaklık ortamları için uygundur. Ve bir çentik tokluğu testi gereklidir. Bu ürünler belirtilen boyutlara göre üretilir veya standartlarda belirtilen boyut standartlarına uyar.

Temel avantajları ASME SA350 LF2 alaşımlı çelik flanşlar esas olarak üç hususa odaklanır: düşük sıcaklık tokluğu, kaynak performansı ve korozyon direnci. ASME SA350 LF2 alaşımlı çelik flanşlar, düşük sıcaklıklarda gevrekleşme kırılmasına karşı direnci sağlamak için titiz darbe testlerini (-46 ° C) geçebilir. Ek olarak, düşük karbon içerikleri, tipik olarak ≤ 0.45, kaynaklanmalarını kolaylaştırır. ASME SA350 LF2 alaşımlı çelik flanşların kimyasal bileşimindeki eser alaşım elementleri (nikel gibi) düşük sıcaklıkta aşındırıcı ortamlara uyarlanabilirliğini artırabilir.

ASME SA350 Alaşımlı Çelik Kimyasal Bileşimi

ASME SA350 LF2 Sınıf 1 ve Diğer Kriyojenik Malzemelerin Karşılaştırılması

• VS SA350 LF3: ASME SA350 LF2, tipik olarak daha yüksek nikel içeriğine sahip ve minimum tasarım metal sıcaklığı -101°C (-150°F) kadar düşük olan düşük sıcaklıkta bir karbon çeliği dövmesidir. Esas olarak LNG'nin çekirdek kriyojenik bölgesi gibi daha zorlu kriyojenik ortamlarda kullanılır, ancak daha yüksek bir maliyetle gelir. LF2 Sınıf 1, -46°C üzerindeki sıcaklıklar için uygun, daha uygun maliyetli bir seçenektir.
• VS Östenitik paslanmaz çelikler (304/316L gibi): Östenitik paslanmaz çelikler mükemmel düşük sıcaklık tokluğu ve korozyon direnci sunar, ancak karbon çeliğinden önemli ölçüde daha pahalıdır ve nispeten daha düşük mukavemete sahiptir. Bu nedenle, korozyon direncinin gerekli olmadığı veya maliyetin bir endişe olduğu durumlarda, ASME SA350 LF2 Sınıf 1 daha ekonomik bir düşük sıcaklık tokluğu çözümü sunar.
• VS ASTM A694 F52/F60/F65/F70: ASTM A694, yüksek mukavemetli, düşük alaşımlı çelik flanş malzemesi standardıdır ve aynı zamanda düşük sıcaklık, yüksek basınçlı boru hatları için yaygın olarak kullanılır. Daha yüksek bir mukavemet sınıfına sahiptir, ancak darbe testi sıcaklığı gibi tokluk gereksinimleri, belirli sınıf ve tasarım sıcaklığına göre belirlenmeli ve LF2 Sınıf 1 ile aynı seviyeye ulaşamayabilir.

ASME SA350 LF2 Oda Sıcaklığında Çekme Özellikleri

ASME SA350 LF2 Sınıf 1 İşleme ve Üretim Gereksinimi

• Dövme işlemi: ASTM A350 LF2 alaşımlı çelik flanşlar, malzeme yoğunluğunu artırmak ve döküm kusurlarını gidermek için dövme gerektirir.
• Isıl işlem: ASTM A350 LF2 alaşımlı çelik flanşlar, tane boyutunu inceltmek ve tokluğu artırmak için normalleştirme veya normalleştirme+temperleme gerektirir.
• Tahribatsız muayene: ASTM A350 LF2 alaşımlı çelik flanşlar, çatlak veya inklüzyon olmadığından emin olmak için ultrasonik muayene (UT) veya manyetik parçacık muayenesi (MT) gerektirir.
• İnce Tane: Standartlar, düşük sıcaklık tokluğunu sağlamanın metalurjik temeli olan 5 veya daha ince tane boyutu gerektirir.

ASME SA350 LF2 Sınıf 1 Alaşımlı Çelik Flanş Ana Uygulama

• Sıvılaştırılmış Doğal Gaz (LNG): LNG alım terminallerinde ve sıvılaştırma tesislerindeki kriyojenik boru hatları.

• Petrokimya: Olefin işleme, gaz ayırma üniteleri, kriyojenik gaz iletim boru hatları.

• Soğutma Endüstrisi: Büyük ölçekli endüstriyel soğutma sistemleri, soğuk hava depolarındaki amonyak veya Freon boru hatları.

• Enerji Endüstrisi: Hava ayırma üniteleri, kriyojenik sıvı depolama ve nakliyesi.

• İşletme sıcaklığı -20°C ila -46°C aralığına düşebilecek hidrokarbon veya kimyasal ortamlar için herhangi bir boru hattı sistemi.
