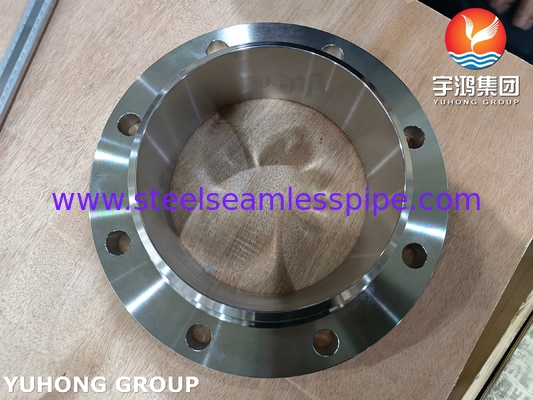

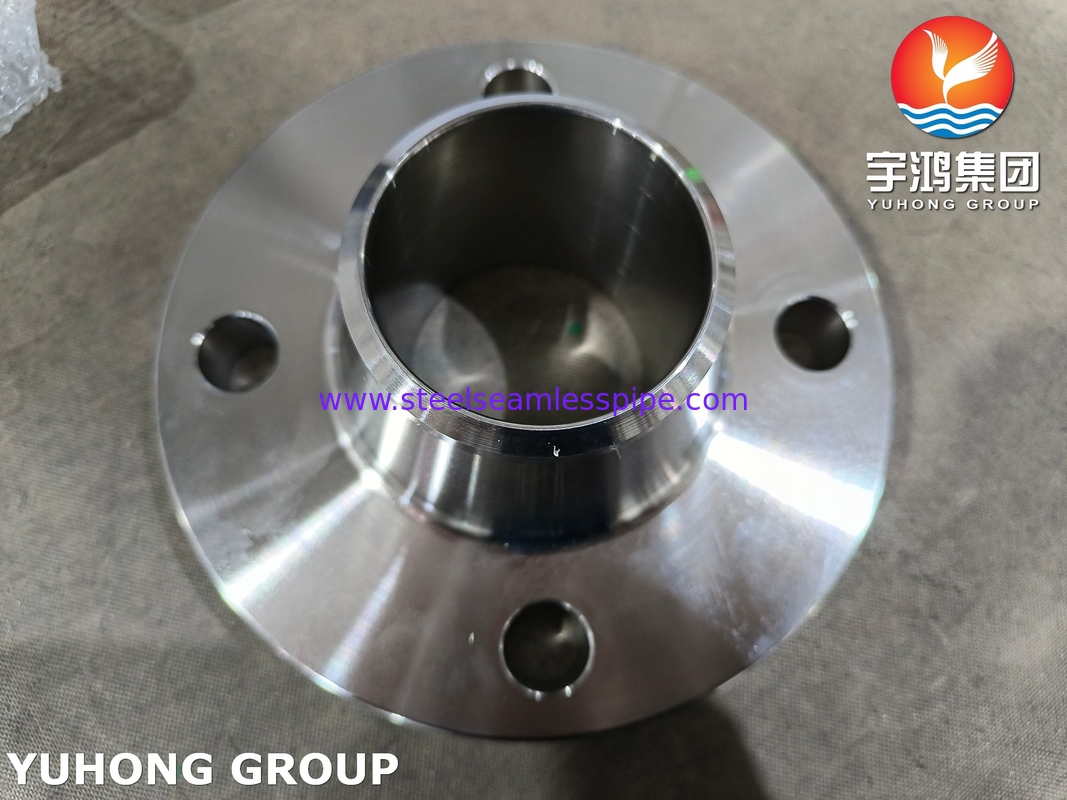

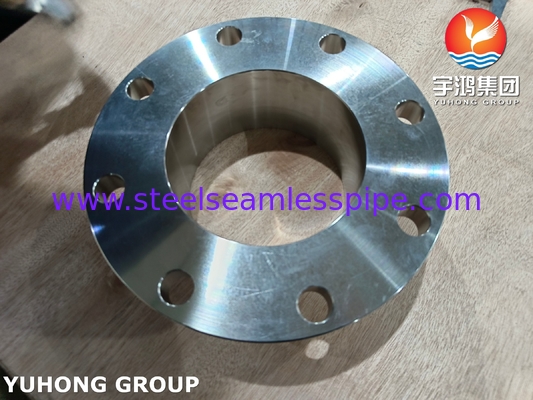

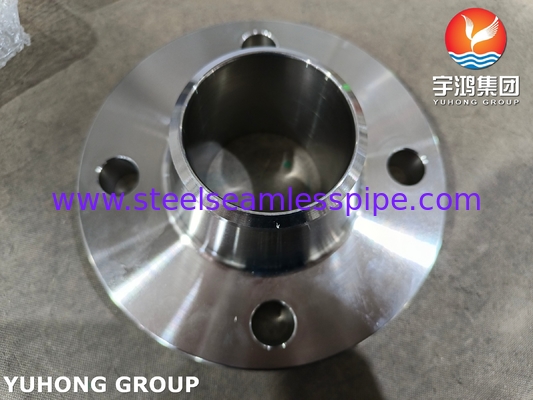

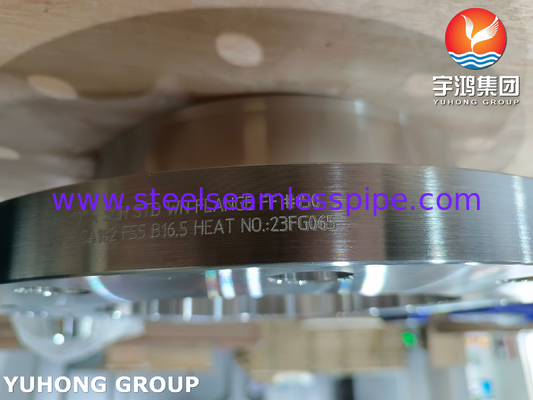

ASTM A182 F55 WNFF Flange B16.5 Süper Dupleks Çelik S32760 Kaynak Boynuz Flange

A182 F55 WNFF FLANGE,UNS S32760 SUPER DUPLEX Paslanmaz Çelik Flanş

ASTM A182 F55 WN FF FlangeYüksek krom (Cr), molibden (Mo), volfram (W) ve azot (N) içeriğine sahip süper dupleks paslanmaz çeliktir, daha fazla korozyon direnci ve mekanik dayanıklılık için optimize edilmiştir.FF flensleri düz bir mühürleme yüzeyine sahiptir, tipik olarak tam yüzlük dikişlerle kullanılır.

Özellikleri ASTM A182 F55 Süper Dupleks Çelik WNFF Flange

• Korozyona Direnci: F55'in dupleks mikrostrukturu, çukur ve çatlak korozyona karşı mükemmel koruma sağlar.
• Yüksek dayanıklılık: İyi mekanik özellikler sağlar, bu da yüksek stresli uygulamalar için uygundur.
• Sıcaklığa Tolerans: Yüksek sıcaklıklara dayanması için tasarlanmıştır ve çeşitli endüstriyel ortamlarda çok yönlüdür.

ASTM A182 F55 Süper Dupleks Çelik WNFF Flanşının Kimyasal Tasarımı %

ASTM A182 F55 Süper Dupleks Çelik WNFF Flanşının Mekanik Özellikleri

Flanges, boru sistemlerinde temel bileşenlerdir ve yüz türleri Flat Face (FF), Raised Face (RF),ve halka tipi eklemler (RTJ) uygulamalarını ve mühürleme yöntemlerini belirlemede temel rol oynamaktadır.Aşağıda, farklılıkları ve uygulamaları ile birlikte her türün genel bir bakışı verilmiştir:

1. Düz yüz (FF) flens

• Açıklama: Flanşın yüzeyi düztür ve benzer bir düz yüzeyle eşleşir.
• Uygulamalar:
  • Genellikle düşük basınçlı sistemlerde veya ısı genişlemesi nedeniyle boru bozulma riski olduğu yerlerde kullanılır.
  • Genellikle su tesislerinde, kanalizasyon tesislerinde ve aşırı basınç olmadan sıkı bir mühürlenme gerektiren bazı kimyasal işleme uygulamalarında bulunur.

2Yükseltilmiş Yüz (RF) Flanş

• Açıklama: Bu flens, daha büyük bir mühürleme yüzeyi ve dikişle daha iyi temas sağlayan, bıçak deliklerinin etrafında yükseltilmiş bir alana ("yüz") sahiptir.
• Uygulamalar:
  • Petrol ve gaz boru hatları, güç üretimi (buhar) sistemleri ve kimyasal işleme dahil olmak üzere yüksek basınçlı uygulamalarda yaygın olarak kullanılır.
  • RF flensleri, basınç altında daha iyi ve daha güvenilir bir mühürlemeyi sürdürme yeteneklerinden dolayı FF flenslerinden daha yaygındır.

3Yüzük tipi eklem (RTJ) flens

• Açıklama: Yüzük şeklindeki bir dikiş yerleştirmek için flens yüzünde bir oluk bulunur. Bu tasarım yüksek basınç ve sıcaklıklarda etkili bir metal-metal mühür sağlar.
• Uygulamalar:
  • Temel olarak yüksek basınçlı ve yüksek sıcaklıklı ortamlarda, örneğin petrol ve gaz endüstrilerinde, rafinerilerde ve elektrik santrallerinde bulunanlarda kullanılır.
  • Sızıntıların ortadan kaldırılması gereken kritik uygulamalara uygundur.

Uygulama

• Petrol ve Gaz

  • Offshore Platformlar: Deniz suyuna maruz kalma ve sert çevresel koşullar nedeniyle yüksek korozyon direnci gerektiren borulama sistemlerinde kullanılır.
  • Boru hatları: Özellikle derin sularda veya yüksek basınçlı senaryolarda dayanıklılık ve bütünlüğün çok önemli olduğu petrol ve gaz taşıması için gereklidir.
  • Denizaltı Ekipmanı: H2S içeren ortamlara karşı korumanın operasyonel güvenlik ve uzun ömür için hayati öneme sahip olduğu deniz tabanında çalışan ekipmanlarda kullanılır.

• Kimyasal İşleme

  • Reaktörler: Flensler, kimyasal reaksiyonlarda güvenli bir mühürlemeyi sağlayan çeşitli kapları ve bileşenleri birbirine bağlamak için kullanılır.
  • Isı Değiştiricileri: Kimyasal maruziyetten kaynaklanan korozyona direnirken, ısıyı verimli bir şekilde aktaran sistemlerde kullanılır.
  • Sülfürik Asit İşleme Sistemleri: F55 malzemesi yüksek koroziv ortamlara gerekli direnci sağlar.

• Tuzsuzlaştırma Tesisleri

  • Deniz suyu ters osmosi sistemlerinde yüksek basınçlı borular: Bu flensler, tuzlu su korozyonuna direnirken tuzsuzlaşma süreçlerinde gerekli olan yüksek basınçları yönetmeye yardımcı olur.

• Elektrik üretimi

  • Duman gazı kükürtsüzleştirme (FGD) sistemleri: Çevre uyumluluğunu ve verimliliğini sağlamak için duman gazlarından zararlı kükürt bileşiklerini temizleyen sistemlerde kullanılır.
  • Soğutma suyu devreleri: Koroziv unsurlara maruz kalabilecek soğutma sistemlerinin bütünlüğünü korumak için gereklidir.

PT TEST
