ASTM A182 / ASME SA182 F60 UNS32205 Kayma Flanges Duplex Çelik Flanges B16.5

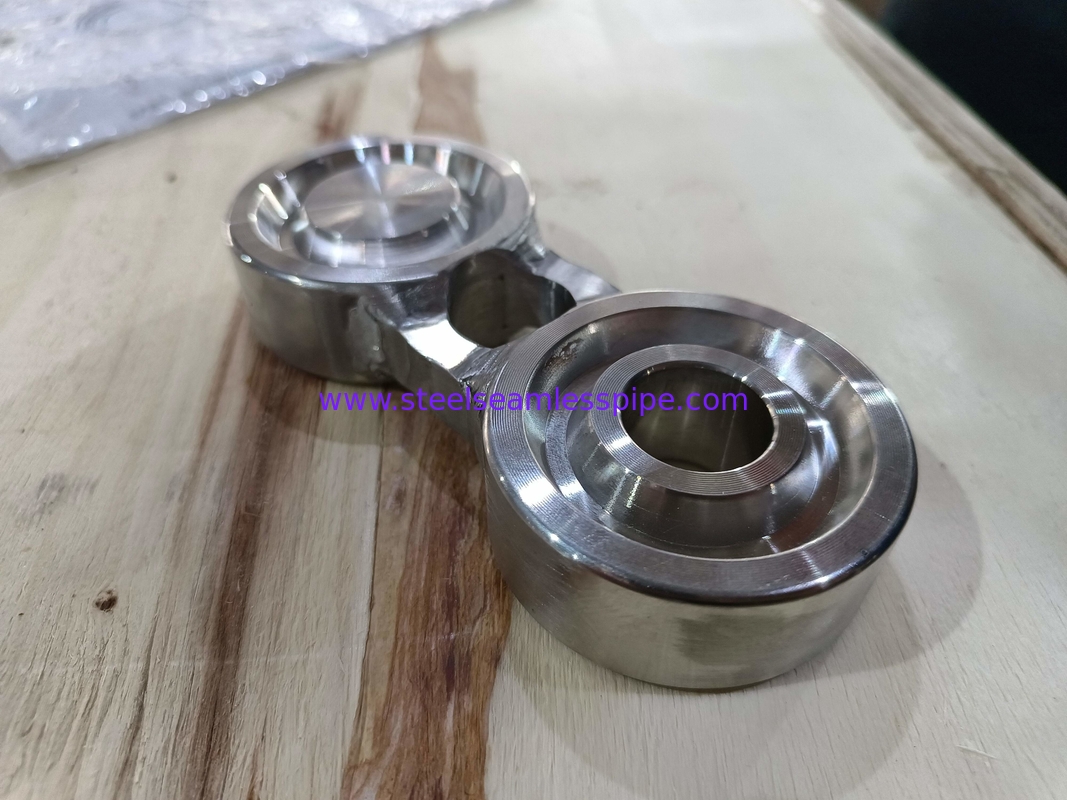

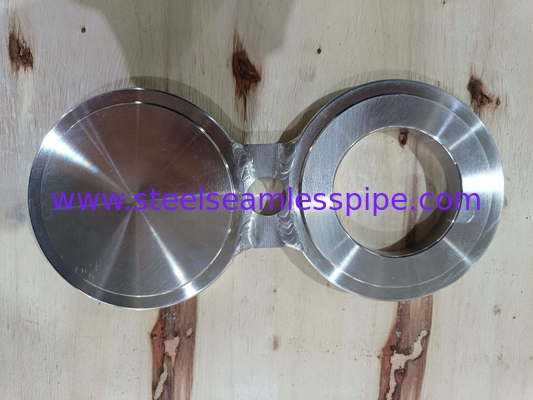

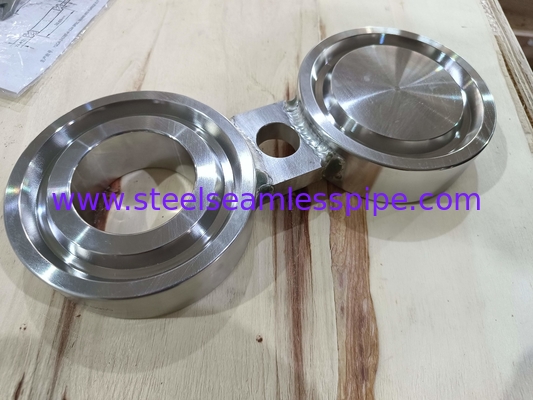

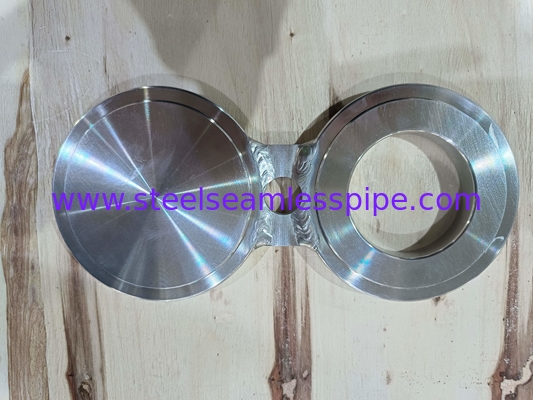

Spectacle Blind Flange, esas olarak endüstriyel borulama sistemlerinde kullanılan özel bir boru montajıdır.delikli (boruya bağlanabilen) bir flens ve onunla birlikte kullanılan katı bir levha (aynı zamanda kör levha veya tıkaç levhası olarak da adlandırılır)Bu iki parça birbirine cıvatalar ve fındıklarla bağlı.
Bu tasarımın ana avantajları esnekliği ve rahatlığıdır. boru hattının temizlenmesi, onarılması veya geçici olarak kapatılması gerektiğinde, katı plaka, vidaları çıkararak çıkarılabilir.ve sonra ilgili iş tamamlandıktan sonra yeniden yüklenirKalıcı kaynak veya diğer sabitleme yöntemleri ile karşılaştırıldığında, sekiz karakterli kör flenslerin kullanımı daha uygun ve hızlıdır ve ayrıca gelecekteki olası operasyonel ayarlamalar için de uygundur..
Pratik uygulamalarda, Spectacle Blind Flange genellikle Çin karakteri "sekiz"e benzer bu tür bir kör flange'nin tasarım şeklini ifade eder.Ortada dar ve her iki ucunda da geniş.Böyle bir yapı, mühürleme performansını iyileştirmeye yardımcı olur ve farklı boyutlardaki borular arasındaki bağlantı gereksinimlerini belli ölçüde karşılayabilir.
F60 ile diğer alaşımlı çelik sınıfları arasındaki fark nedir?
Mükemmel korozyon direnci ve dayanıklılık özelliklerine, daha iyi yerel korozyon direnciye sahiptir ve kimyasal ekipman için bir malzeme olarak yaygın olarak kullanılır.316L ve 317L austenitik paslanmaz çelik ile karşılaştırıldığında, 2205 alaşımı çukur korozyona ve korozyona karşı daha üstündür.Daha düşük bir ısı genişleme katsayısı ve daha yüksek ısı iletkenliğine sahiptir.
Alaşımlı çelik A182 F60 Flanges'in sıcaklık aralığı nedir?
UNS S31803/S32205 ısı işleme süreci: Çözüm işleme sıcaklığı 1020~1100°C'dir ve ısı işleme sonrası hızlı soğutma gereklidir.ve kırılganlık sıcaklık aralığına maruz kalma süresi (475°C kırılganlık sıcaklık aralığı), 0 kırılganlık sıcaklık aralığı) kısaltılmalıdır.
ASTM A182 F60 flenslerinin kimyasal bileşimi %
| Kimyasal Kompozisyon Limitleri |
| Ağırlık % |
C |
M |
P |
S |
Evet. |
Kr |
Ni |
Mo. |
N |
| Çifte F60 |
0.03 en fazla |
2.0 en fazla |
0.03 en fazla |
0.02 en fazla |
En fazla 1 |
21-23 |
4.5-6.5 |
2.5-3.5 |
0.80-0.20 |
ASTM A182 F60 flenslerinin mekanik özellikleri
| Alaşım |
Çekim gücü N/mm² |
Dayanıklılık % 0.2 N/mm² |
Uzunluk (%) |
Sertlik Brinell |
| F60 |
95 |
50 |
35 |
170-255 |
Uygulama
1İzolasyon ve kesinti: Boru hattının bir bölümünün bakım, temizlik veya ekipman değişimi için geçici olarak kapatılması gerektiğinde,Sekiz şekilli kör flens, sıvının akışını hızlı bir şekilde izole etmek ve kesmek için kullanılabilir.Eşsiz yapısı, işçilerin tüm boru hattı sistemini tamamen sökmeden kolayca kurmasını veya çıkarmasını sağlar.
2Test ve hata ayıklama: Yeni veya yenilenmiş boru hattı sistemleri genellikle resmi olarak kullanılmadan önce basınç testi ve diğer denetim işlemlerine maruz kalmalıdır.Bazı portlar, sistemin mühürlenmesinin ve güvenliğinin gereksinimleri karşılamasını sağlamak için belirli alanların basınç testini kolaylaştırmak için sekiz şekilli kör flensler monte ederek kapatılabilir..
3Esnek geçiş: Üretim gereksinimlerine göre süreç akışlarını sık sık ayarlayabilecek şirketler için, sekiz şekilli kör flensler malzeme akışının yönünü değiştirmenin basit bir yolunu sağlar.Sadece kör plaka konumunu döndürerek açık/kapalı durum arasındaki dönüşümü sağlayabilir, operasyonel verimliliği büyük ölçüde arttırıyor.
4Güvenlik koruması: Bazı önemli cihazlar geçici olarak kullanılmadığında, ancak tamamen kesilemezse (örneğin bekleme pompaları),kazara sızıntı veya diğer güvenlik tehlikelerini önlemek için fiziksel engeller olarak sekiz şekilli kör flanslar karşılık gelen konumlara ayarlanabilir.
