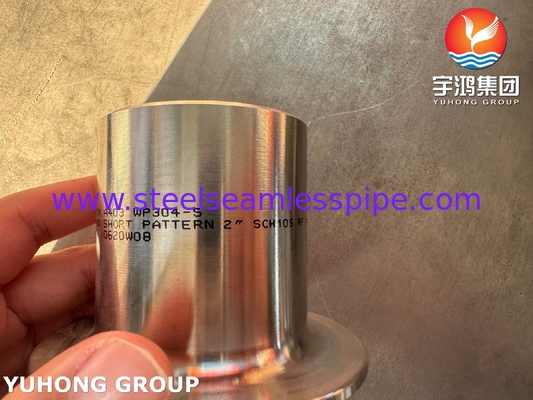

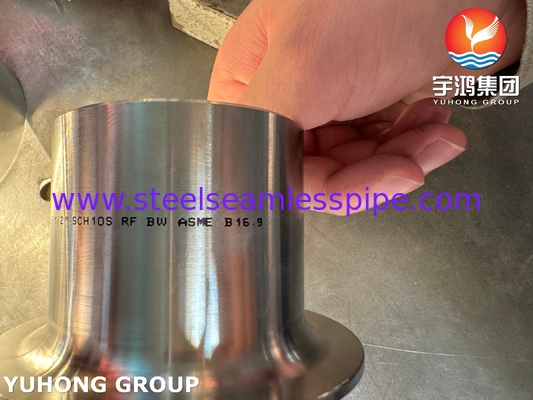

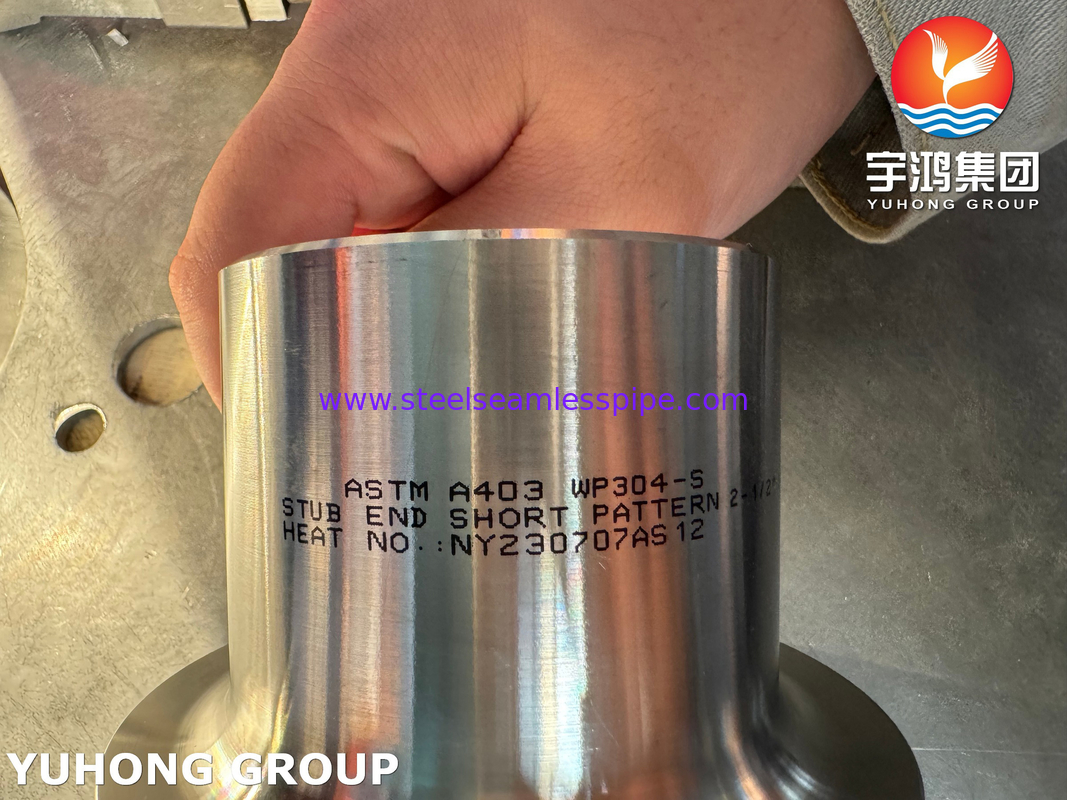

ASME B16.9 Buttweld boru armatürleri, ASTM A403 WP304 Paslanmaz Çelik Lap Ortak Stud Sonları
Abaşlık sonuBir ucunda flens ve diğer ucunda kuyruk eklemli kısa bir boru parçasıdır.Uyumlu bir kuyruk eklem flens ile kullanılmak üzere tasarlanmıştır ve bakım veya denetim için kolay bir şekilde sökülmesine izin verir. Çelik sap son malzemesinin korozyon direnci ve mekanik özellikleri açısından boru sistemiyle eşleştiğinden emin olun. Genellikle karbon çelik, alaşımlı çelik, paslanmaz çelik,veya boru sisteminin gereksinimlerine uyan diğer malzemeler.
Çubuk ucu ve flens bağlantı süreci:
- Çubuk ucu bir boruya kaynaklanır. Bu güvenilir bir mekanik bağlantı yaratır.
- Daha sonra bir flens, sap ucuna bağlanır. Sıkı bir mühürlenme sağlamak için flens ve sap ucunun arasına bir dikiş yerleştirilir.
- Flanşın kapatılması basınç uyguluyor, dikişleri sıkıştırıyor ve sızıntı geçirmez bir eklem oluşturuyor.
ASTM A403 WP304/304L boru armatürleri Eşdeğer Sınıf
| Sınıf |
UNS No. |
Eski İngiliz |
Euronorm |
İsveçli SS |
Japon JIS |
| BS |
En |
- Hayır. |
Adı |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L boru armatürleri Kimyasal bileşim
| Sınıf |
C |
M |
Evet. |
P |
S |
Kr |
Mo. |
Ni |
N |
| 304 |
Min.max. |
- 0 oldu.08 |
- İki.0 |
- 0 oldu.75 |
- 0 oldu.045 |
- 0 oldu.030 |
18.0-20.0 |
- |
8.0-10.5 |
- 0 oldu.10 |
| 304L |
En az. |
- 0 oldu.030 |
- İki.0 |
- 0 oldu.75 |
- 0 oldu.045 |
- 0 oldu.030 |
18.0 20.0 |
- |
8.0 12.0 |
- 0 oldu.10 |
ASTM A403 WP304/304L Boru Bileşenleri Mekanik Özellikler
| Sınıf |
Çekim sıklığı (MPa) min |
Verim Gücü % 0.2 Kanıt (MPa) min |
Uzunluk (% 50mm) min |
Sertlik |
| Rockwell B (HR B) en fazla |
Brinell (HB) maksimum |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Paslanmaz çelik Buttweld Lap Joint Stub End:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, vb. DIN1.4301DIN1.4306DIN 1.4401, DIN 1.4404...
Dupleks ve Süper Dupleks Çelik Buttweld Lap Ortak Stub Sonu:
ASTM A 815 UNS S31803, S32205, S32750
Karbon Çelik Buttweld Lap Joint Stub End:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
Düşük sıcaklıklı karbon çelik Buttweld Lap Joint Stub End:
ASTM A420 WPL3, A420 WPL6
Alaşımlı çelik Buttweld Lap Joint Stub End:
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Nikel Alaşım Buttweld Lap Ortak Stub Sonu:
ASTM B336 Nikel 200, Nikel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, Alaşım 20
İşte kısım uçlarının bazı temel işlevleri ve özellikleri:
1Bağlantı Noktası: Stub uçları, ana boru hattından dallaşmayı sağlayan ek borular veya armatürler için bir bağlantı noktası olarak çalışır.
2Flanged Connection: Genellikle iki tipte gelirler: uzun tüp uçları ve kısa tüp uçları.
3Valfler için destek: Kalıp uçları, bakım ve onarım için kolay erişimi sağlayan valfleri desteklemek için kullanılabilir.
4Tasarımda esneklik: Akış yönünde veya dallaşmasında kolay değişiklikler yaparak boru tasarımında esneklik sağlarlar.
5Basınç İşleme: Stub uçları, sistemin basınç ve akış özelliklerini yönetmek için tasarlanmıştır ve bu da onları farklı endüstrilerde çeşitli uygulamalar için uygun kılar.
Başvurular
Sistemin basınç dalgalanmalarına veya sık çalışma değişikliklerine maruz kalabileceği ortamlarda özellikle yararlıdırlar.
- Petrol ve gaz
- Kimyasal işleme
- Su arıtma
- gemi yapımı
