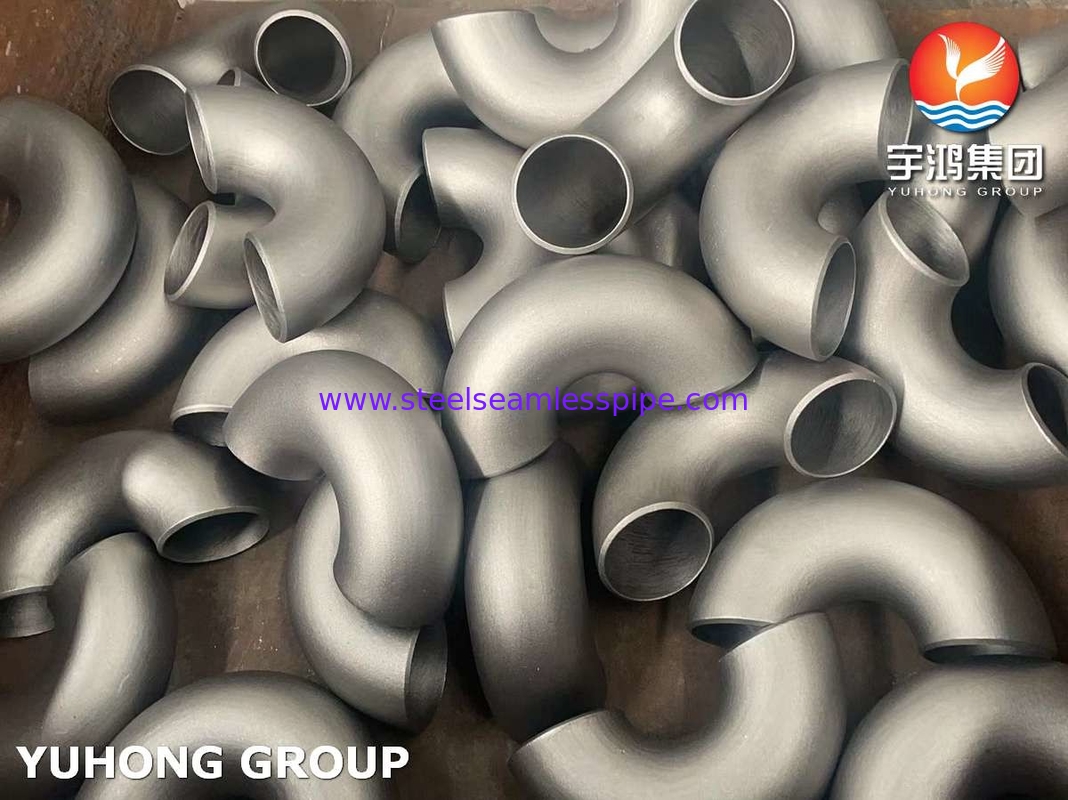

Paslanmaz/Duplex Çelik Buttweld Fitting 180 Derece Dönüş Dirseği ASME B16.9
Paslanmaz çelik 180 derecelik dirseği boru sistemlerinde çok önemli bir yerleşimdir, boru düzeninde keskin bir dönüş yaratmak için tasarlanmıştır.304 veya 316 sınıfları gibi, mükemmel korozyon direnci, dayanıklılık ve dayanıklılık sunar ve gıda işleme, kimyasal endüstriler ve HVAC sistemleri de dahil olmak üzere çeşitli uygulamalar için idealdir.
Bu dirsekler, sıvı veya gaz akışını yönlendirmeye yardımcı olur, basınç düşüşünü en aza indirerek ve akış verimliliğini optimize eder.ki turbulansı ve tıkanma potansiyelini azaltırUygulamaya bağlı olarak, aşırı sıcaklıklara ve basınçlara dayanabilmeleri için farklı duvar kalınlıklarında üretilebilirler.
Üretim süreci genellikle dayanıklılığı ve bütünlüğünü artıran dövmeyi içerir. Boyutlar ve standartlar, ANSI, ASTM veya DIN gibi çeşitli ölçümlere uymayabilir,Mevcut boru sistemleriyle uyumluluğu sağlamakEk olarak, paslanmaz çelik dirsekler, çeşitli kurulum gereksinimlerini karşılamak için farklı boyutlarda ve konfigürasyonlarda mevcuttur.
Kurulum genellikle basit, sistem tasarımına bağlı olarak kaynak, iğneli bağlantılar veya kanatlı eklemler kullanılır.Paslanmaz çelik lekeye ve paslanmaya karşı dayanıklıdır., uzun ömürlü olmaya ve yenilenme ihtiyaçlarının azaltılmasına katkıda bulunur.
Kimyasal bileşimi:
|
Sınıf
WP
|
UNS
|
C |
M |
P |
S |
Evet. |
Ni |
Kr |
Mo. |
Ti |
N |
Diğerleri |
| WP304 |
S30400 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
8.0-11.0 |
18.0-20.0 |
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP304L |
S30403 |
0.03 en fazla |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
8.0-12.0 |
18.0-20.0 |
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP304H |
S30409 |
0.04-0.10 |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
8.0-11.0 |
18.0-20.0 |
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP309 |
S30900 |
0.20 en fazla |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
12.0-15.0 |
22.0-24.0
|
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP310S |
S31008 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
19.0-22.0 |
24.0-26.0 |
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP310H |
S31009 |
0.04-0.10 |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
19.0-22.0 |
24.0-26.0 |
- Evet. |
- Evet. |
- Evet. |
- Evet. |
| WP316 |
S31600 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
- Evet. |
- Evet. |
- Evet. |
| WP316L |
S31603 |
0.03 en fazla |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
- Evet. |
- Evet. |
- Evet. |
| WP317 |
S31700 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
- Evet. |
- Evet. |
- Evet. |
| WP317L |
S31703 |
0.03 en fazla |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
- Evet. |
- Evet. |
- Evet. |
| WP321 |
S32100 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
9.0-12.0 |
17.0-19.0 |
- Evet. |
5x ((C+N)
- 0 oldu.07
|
- Evet. |
- Evet. |
| WP321H |
S32109 |
0.04-0.10 |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
9.0-12.0 |
17.0-19.0 |
- Evet. |
4x ((C+N)
- 0 oldu.07
|
- Evet. |
- Evet. |
| WP347 |
S34700 |
0.08 maksimum |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
9.0-12.0 |
17.0-19.0 |
- Evet. |
- Evet. |
- Evet. |
Nb
10xC-1.1
|
| WP347H |
S34709 |
0.04-0.10 |
2.00 en fazla |
0.045 en fazla |
0.03 en fazla |
1.00 en fazla |
9.0-12.0 |
17.0-19.0 |
- Evet. |
- Evet. |
- Evet. |
Nb
8xC-1.1
|
| WPS31254 |
S31254 |
0.02 en fazla |
1.00 en fazla |
0.03 en fazla |
0.01 en fazla |
0.08 maksimum |
17.5-18.5 |
19.5-20.5 |
6.0-6.5 |
- Evet. |
0.18-0.25 |
Cu
0.5-1.0
|
| WPS31803 |
S31803 |
0.03 en fazla |
2.00 en fazla |
0.03 en fazla |
0.02 en fazla |
1.00 en fazla |
4.5-6.5 |
21.0-23.0 |
2.5-3.5 |
- Evet. |
0.08-0.20 |
- Evet. |
| WPS32205 |
S32205 |
0.03 en fazla |
2.00 en fazla |
0.03 en fazla |
0.02 en fazla |
1.00 en fazla |
4.5-6.5 |
22.0-23.0 |
3.0-3.5 |
- Evet. |
0.14-0.20 |
- Evet. |
| WPS32750 |
S32750 |
0.03 en fazla |
1.2 en fazla |
0.035 en fazla |
0.02 en fazla |
0.8 en fazla |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
- Evet. |
0.24-0.32 |
Cu
0.5 en fazla
|
|
- Evet.
|
|
|
|
|
|
|
|
|
|
|
|
|
Mekanik özellikleri:
|
Sınıf
WP
|
Çözüm Anneal
Sıcaklık, min, °F(°C)
|
Üretim Gücü
Min, ksi (MPa)
|
Çekim Gücü
Min, ksi (MPa)
|
2 inç içinde uzatma.
veya 50mm, min (%) |
HBW
En fazla
|
| WP304 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
|
WP304L
|
1900 (((1040) |
25 ((170) |
70 ((485) |
28 |
- Evet. |
| WP304H |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP309 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP310S |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP310H |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP316 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP316L |
1900 (((1040) |
25 ((170) |
70 ((485) |
28 |
- Evet. |
| WP317 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP317L |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP321 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP321H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP347 |
1900 (((1040) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WP347H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
- Evet. |
| WPS31254 |
2100(1150) |
44 ((300) |
94 ((650) ila 119 ((820) |
28 |
- Evet. |
| WPS31803 |
1870-2010 ((1020-1100) |
65 ((450) |
90 ((620) |
20 |
290 |
| WPS32205 |
1870-2010 ((1020-1100) |
65 ((450) |
95 ((655) |
20 |
290 |
| WPS32750 |
1920-2060 ((1025-1125) |
80 ((550) |
116 ((800) - 140 ((965) |
15 |
310 |
| - Evet. |
|
|
|
|
|
180 derecelik dirseğin boyutu:
|
|
| İsimsel Boyut |
Bevel'deki dış çapı
(mm)
|
Merkezden Merkeze |
Yüz yüze |
| 180° Dönüş |
| DN |
NPS |
Aşırı doz. |
O. |
K |
| LR |
SR |
LR |
SR |
| 15 |
1/2 |
21.3 |
76
|
- |
48 |
- |
| 20 |
3/4 |
26.7 |
76 |
- |
51 |
- |
| 25 |
1 |
33.4 |
76 |
51 |
56 |
41 |
| 32 |
1 1/4 |
42.2 |
95 |
64 |
70 |
52 |
| 40 |
1 1/2 |
48.3 |
114 |
76 |
83 |
62 |
| 50 |
2 |
60.3 |
152 |
102 |
106 |
81 |
| 65 |
2 1/2 |
73.0 |
190 |
127 |
132 |
100 |
| 80 |
3 |
88.9 |
229 |
152 |
159 |
121 |
| 90 |
3 1/2 |
101.6 |
267 |
178 |
184 |
140 |
| 100 |
4 |
114.3 |
305 |
203 |
210 |
159 |
| 125 |
5 |
141.3 |
381 |
254 |
262 |
197 |
| 150 |
6 |
168.3 |
457 |
305 |
313 |
237 |
| 200 |
8 |
219.1 |
610 |
406 |
414 |
313 |
| 250 |
10 |
273.0 |
762 |
508 |
518 |
391 |
| 300 |
12 |
323.8 |
914 |
609 |
619 |
467 |
| 350 |
14 |
355.6 |
1067 |
711 |
711 |
533 |
| 400 |
16 |
406.4 |
1219 |
813 |
813 |
610 |
| 450 |
18 |
457.0 |
1372 |
914 |
914 |
686 |
| 500 |
20 |
508.0 |
1524 |
1016 |
1016 |
762 |
| 550 |
22 |
559.0 |
1676 |
1118 |
1118 |
838 |
| 600 |
24 |
610.0 |
1829 |
1219 |
1219 |
914 |
| 650 |
26 |
660.0 |
- |
- |
- |
- |
| 700 |
28 |
711.0 |
- |
- |
- |
- |
| 750 |
30 |
762.0 |
- |
- |
- |
- |
| 800 |
32 |
813.0 |
- |
- |
- |
- |
| 850 |
34 |
864.0 |
- |
- |
- |
- |
| 900 |
36 |
914.0 |
- |
- |
- |
- |
| 950 |
38 |
965.0 |
- |
- |
- |
- |
| 1000 |
40 |
1016.0 |
- |
- |
- |
- |
| 1050 |
42 |
1067.0 |
- |
- |
- |
- |
| 1100 |
44 |
1118.0 |
- |
- |
- |
- |
| 1150 |
46 |
1168.0 |
- |
- |
- |
- |
| 1200 |
48 |
1219.0 |
- |
- |
- |
- |
Uygulamalar:
1Kimyasal işleme:
- Mükemmel korozyon direnci nedeniyle kimyasalları taşımak için boru hatlarında kullanılır.
2Petrol ve Gaz Sanayi:
- Dayanıklılığın çok önemli olduğu offshore platformlar da dahil olmak üzere çeşitli boru sistemleri için uygundur.
3Gıda ve İçecekler:
- Genelde hijyenin gerekli olduğu sanitasyon uygulamalarında, örneğin bira ve süt fabrikalarında bulunur.
4İlaçlar:
- Temizlik ve kirliliğin önlenmesinin kritik olduğu sistemlerde kullanılır.
5Su Arıtma:
- Pas ve korozyona dayanıklılığı nedeniyle belediye ve endüstriyel su sistemlerinde uygulanır.
6Deniz uygulamaları:
- Denizcilik ve deniz altyapısı için ideal, tuzlu su korozyonuna karşı dayanıklılığı nedeniyle.
7HVAC sistemleri:
-Tür kanalları ve borular için ısıtma, havalandırma ve klima sistemlerinde kullanılır.
