ASTM B171 C46400 Hassas İşlenmiş Deniz Pirinci Tüp Levhası Deniz Tipi Isı Değiştiricileri İçin

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ASME, TUV, ABS, DNV, LR, ISO
Model numarası:	ASTM B171 C46400 BORU LEVHA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 PC
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Müşteri gereksinimlerine/tahta sandık ambalajına göre
Teslim süresi:	miktar bağlıdır
Ödeme koşulları:	T/T, L/C görüşte
Yetenek temini:	Ayda 200 adet

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (353)

Paslanmaz Çelik Dikişsiz Boru (349)

Dubleks Paslanmaz Çelik Boru (139)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (175)

Fin Tüpü (757)

Isı eşanjörü (45)

Eşanjör Borusu (482)

Sıcaklık Değiştiricisi tüp kümesi (57)

Eşanjör Boru Sayfası (132)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (136)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (110)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (229)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (166)

çelik uydurma (886)

Çelik Flanş (688)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Malzeme Sınıfı:	C46400/CZ112/CW712R/CuZn36Sn1	Ana Malzeme:	bakır-çinko-kalay alaşımı
Hammadde formu:	Plaka / Daire	Malzeme Standardı:	ASTM B171/B171M
Ürün Formu:	İşlenmiş Boru Sayfası	Tüp Deliği:	Çizime göre
Tüp:	Çizime göre	Delik Deseni:	Özelleştirilmiş
Vurgulamak:	Donanma tunç C46400 tüp kağıdı , B171 Cuzn36sn1 Tüp kağıdı , Deniz Isı Değiştiricisi Tüp Sayfası

ASTM B171 C46400 Deniz Eşanjörleri İçin Donanma Pirinç Boru Levhası

Deniz Eşanjörü için Donanma Pirinç C46400 Boru Sayfası B171 Cuzn36sn1

ASTM B171 C46400 Donanma Pirinç Boru Levhası

ASTM B171 C46400 boru levhası, kabuk ve borulu ısı eşanjörlerinde, kondansatörlerde ve diğer termal ekipmanlarda kullanılan hassas işlenmiş bakır alaşımlı bir bileşendir.

C46400 yaygın olarak şu şekilde bilinir:Donanma PirinçBasınçlı kaplarda, kondansatörlerde ve ısı eşanjörlerinde kullanılan plaka, levha ve daireler için ASTM B171/B171M kapsamında belirtilen bakır-çinko-kalay alaşımıdır.

Boru levhası, boru deliği çapı, boru adımı, delik düzeni, sızdırmazlık olukları, geçiş bölümü düzeni ve genel boyutlar dahil olmak üzere müşterinin ısı eşanjörü çizimine göre işlenir.

Denizcilik ekipmanları için, bakır alaşımı mukavemeti ve korozyon direnci kombinasyonunun gerekli olduğu durumlarda C46400 Donanma Pirinç seçilebilir.

Teknik Özellikler

Öğe	Şartname
Ürün	Donanma Pirinç Boru Levhası
Malzeme	C46400
BM	C46400
Ortak Ad	Donanma Pirinç
Malzeme Türü	Bakır-Çinko-Kalay Alaşımı
Malzeme Standardı	ASTM B171/B171M
Ürün Formu	İşlenmiş Boru Sayfası
Hammadde	ASTM B171 C46400 Plaka / Daire
Başvuru	Eşanjör / Kondenser
Hizmet	Deniz / Deniz suyu
Tüp Deliği	Çizime Göre
Tüp Aralığı	Çizime Göre
Delik Deseni	Özelleştirilmiş
Genel Çap	Çizime Göre
Kalınlık	Çizime Göre
Boru Genişletme Oluğu	İsteğe bağlı / Özelleştirilmiş
Isıl İşlem	Malzeme standardı ve satın alma siparişinde belirtildiği gibi
Denetleme	Boyutsal / Görsel / NDT belirtildiği gibi
Sertifikasyon	EN 10204 3.1 / 3.2 Mevcut

C46400 Donanma Pirinç Malzemesi

C46400 birDonanma Pirinçbakır, çinko ve kalay içeren bakır alaşımı. ASTM B171/B171M, C46400'ü özellikle Engellenmemiş Donanma Pirinç olarak listeler. Alaşım genellikle korozyon direnci ve mekanik mukavemetin gerekli olduğu denizcilik bileşenleri için düşünülür. Isı eşanjörü boru levhaları için malzeme seçiminde aşağıdakiler de dikkate alınmalıdır:

Deniz suyu kimyası
Çalışma sıcaklığı
Tüp malzemesi
Borudan boruya birleştirme yöntemi
Diferansiyel termal genleşme
Galvanik uyumluluk
Tasarım baskısı
Isı eşanjörü çizim gereksinimleri

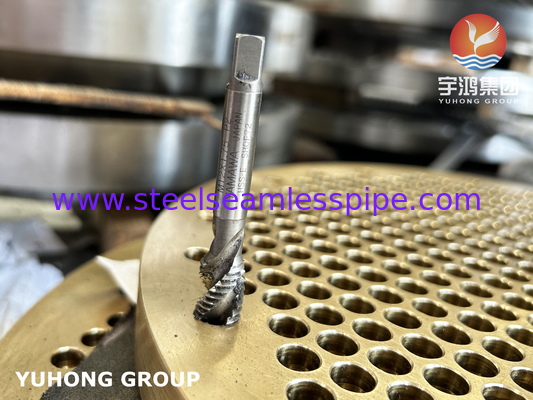

Boru Sac İşleme

C46400 boru levhası müşterinin detaylı ısı eşanjörü çizimine göre üretilebilir. Tipik işleme şunları içerir:

CNC tornalama
Boru deliği delme
Boru deliği raybalama
Boru deliği modeli işleme
Geçişli oluk işleme
Sızdırmazlık yüzeyi işleme
Boru genişletme olukları
Cıvata deliği delme
bakan

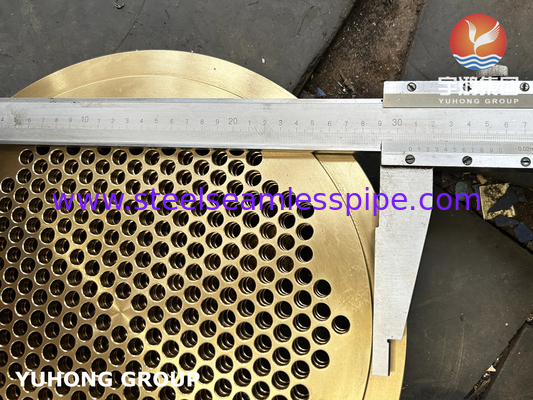

Boyutsal inceleme

Tüp Deliği Yapılandırması

Boru deliği boyutları aşağıdakilere göre özelleştirilebilir:

Borunun dış çapı
Boru duvar kalınlığı
Tüp malzemesi
Borudan boruya birleştirme yöntemi
Tüp adımı
Tüp delik sayısı
Tüp düzeni
Isı eşanjörü geçiş düzenlemesi

Uygulamalar

Deniz Eşanjörleri- C46400 boru levhaları deniz soğutma sistemlerine hizmet veren kabuk-borulu ısı eşanjörlerinde kullanılabilir.
Deniz Suyu Soğutucular- Bakır alaşımlı malzemelerin belirtildiği seçilmiş deniz suyu soğutma ekipmanı için uygundur.
Deniz Kondenserleri- Bakır alaşımlı boru levha yapısı gerektiren kondansatör ekipmanlarına uygulanabilir.
Gemi İnşa Ekipmanları- Gemi ve deniz sistemlerine monte edilen ısı transfer ekipmanlarında kullanılır.
Endüstriyel Eşanjörler- ASTM B171 ayrıca denizcilik uygulamalarının ötesinde basınçlı kaplar, kondansatörler ve ısı eşanjörleri için kullanılan bakır alaşımlı plaka ve levhaları da kapsar.

Muayene ve Test

Muayene, ısı eşanjörü çizimine, satın alma spesifikasyonuna ve geçerli malzeme standardına göre düzenlenebilir. Tipik denetim öğeleri şunları içerir:

Kimyasal bileşim
Çekme testi
Boyutsal inceleme
Boru deliği çapı denetimi
Boru hatvesi muayenesi
Delik konumu denetimi
Düzlük denetimi
Görsel ve yüzey muayenesi

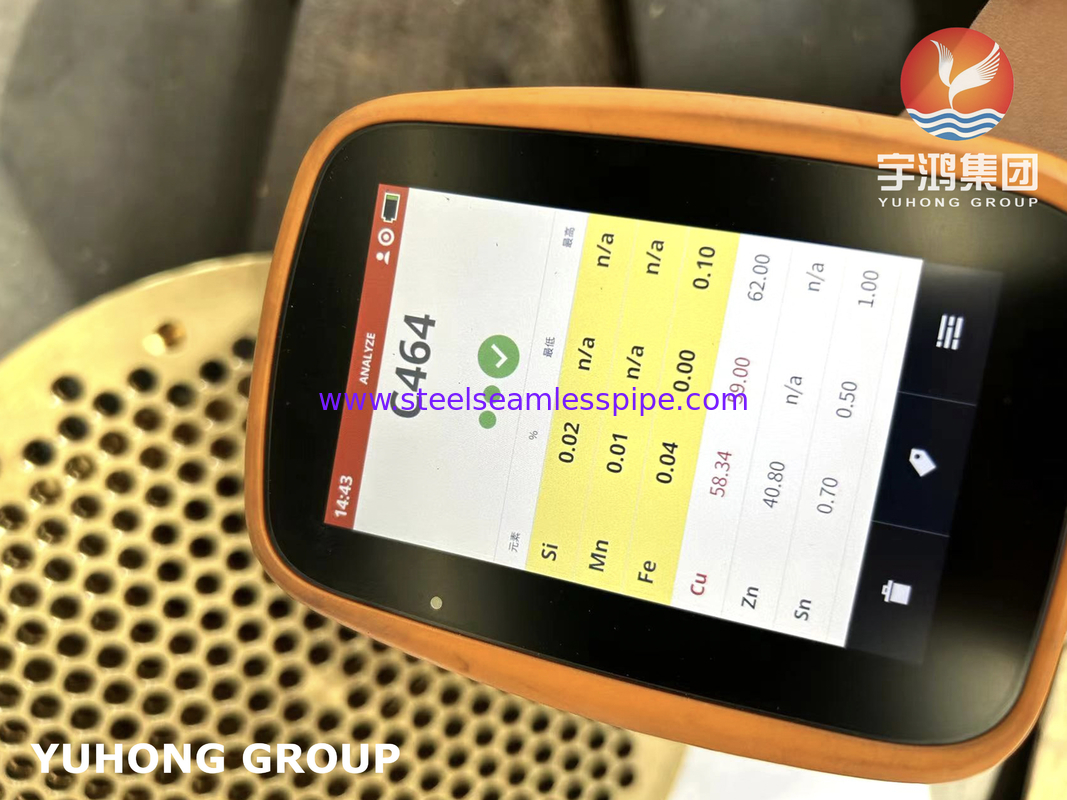

PMI
UT belirtildiği yerde
Belirtildiği yerde PT
Üçüncü taraf denetimi

İşlenmiş bir tüp sayfası için,boyutsal muayene ve tüp deliği muayenesison delik modelinin ısı eşanjörü boru demetiyle eşleşmesi gerektiğinden özellikle önemlidir.

Sertifikalar ve Belgeler

Mevcut belgeler şunları içerebilir:

ASTM B171/B171M Malzeme Test Sertifikası
EN 10204 3.1 MTC
EN 10204 3.2 Sertifikası gerektiğinde
Kimyasal Analiz Raporu
Mekanik Test Raporu
PMI Raporu
Boyutsal Muayene Raporu
NDT Raporu
Varsa Isıl İşlem Kaydı
Çizim / Muayene Çizimi
Üçüncü Taraf Denetim Raporu
Menşe Belgesi

Ambalajlama

Her bir tüp tabakası yüzey hasarına karşı korunur, su geçirmez malzemeyle sarılır ve boyutuna ve ağırlığına göre denize uygun bir kontrplak kutuya veya güçlendirilmiş palete güvenli bir şekilde paketlenir.
