Düz kaynak flensleri EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	API, PED,
Model numarası:	EN1092-1 304L

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 adet
Fiyat:	USD
Ambalaj bilgileri:	Kontrplak Kasa
Teslim süresi:	7 Gün
Ödeme koşulları:	L/C, T/T
Yetenek temini:	ayda 1000 ton

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (277)

Paslanmaz Çelik Dikişsiz Boru (269)

Dubleks Paslanmaz Çelik Boru (128)

Dubleks Paslanmaz Çelik Boru (27)

İğne tüpü (86)

Fin Tüpü (596)

Isı eşanjörü (10)

Eşanjör Borusu (419)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (117)

ısı değiştiricisi baffle (35)

Klima (7)

Basınçlı kap (2)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (113)

Nikel Alaşım Boru (258)

Nikel Alaşımlı Boru (75)

Bakır Alaşımlı Boru (210)

Alaşımlı Çelik Boru (173)

titanyum tüp (9)

Parlak Tavlı Boru (153)

Kazan Borusu (138)

çelik uydurma (784)

Çelik Flanş (574)

Diğerleri (384)

Detaylı ürün tanımı

Marka:	YUHONG	Standart:	EN1092-1
Malzeme:	304L	PN:	10, 16
DN:	50, 100	Türü:	01/A
flanş tasarımları:	Çoklu	Başvurular:	Hidrolik Kontrol Sistemleri
Vurgulamak:	en1092-1 düz kaynak flens , 1.4404 Düz kaynak flensleri , 1.4307 Düz kaynak flensleri

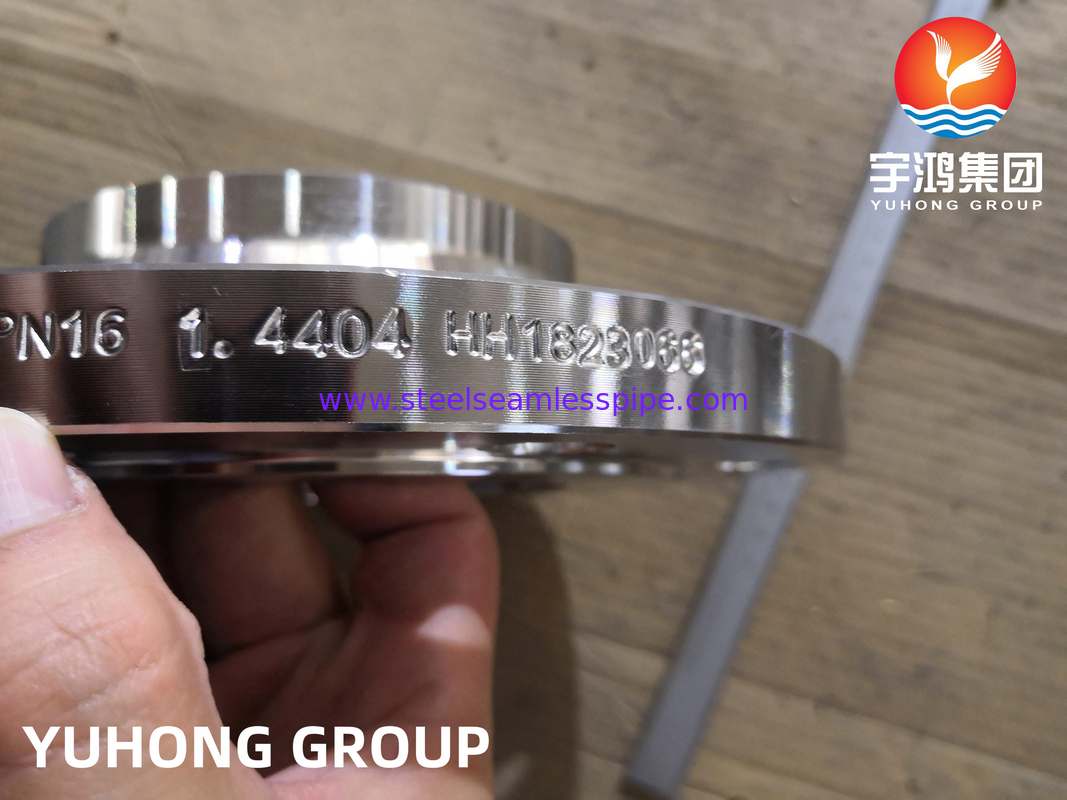

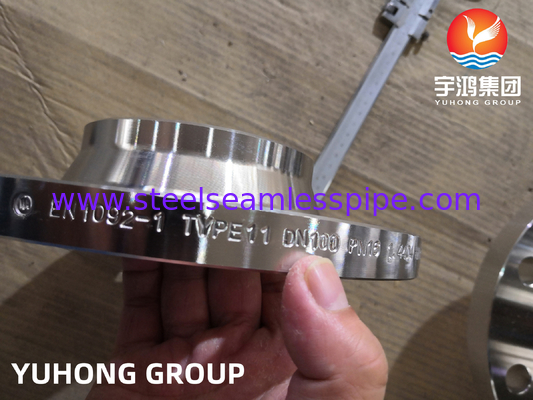

Düz kaynak flensleri EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

YUHONG'S'in her sınıflandırması EN 1092-1 harfi (yani referans standardı) ile etiketlenir ve ardından flansın yapısını gösteren iki basamaklı bir numara geçer.ve flensin mühürleme yüzeyinin türünü gösteren bir harf.

Tüm flens türlerinin yanındaki etiketleme sadece EN 1092-1 TYPE___ harflerini değil aynı zamanda PN ile ilgili bilgileri de içerir.Flanş oluşturmak için kullanılan hammaddenin DN ve dökümü.

Düz kaynak flensleri EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16 0

Avrupa ülkeleri çoğunlukla standartlara göre flensler kurarlar.EN 1092-1 Flanş StandartıASME flens standardına benzer şekilde, EN 1092-1 standardı, kaynak boyun flensleri, kör flensler, lappedflensler,Flanşlı (NPT yerine ISO7-1 Flanşlı), yakaya, presli yakaya ve yakaya bağlama GD pressfittings gibi adaptör flensine kaynak.EN 1092-1 (Avrupa Norması Euronorm) içindeki farklı flens formları, flens adında tiple belirtilir..

DIN EN 1092-1'e göre flens tipi (tip)
EN 1092-1 tip 01 (Saldırma için plaka [slip-on] flensler)	13 (Hubbed threaded flanges)
EN 1092-1 tip 02 (Saldırmalı plaka yakası olan gevşek plaka flensleri)	21 (Entegre flanslar)
EN 1092-1 tip 04 (Saldırma boynuzlu gevşek plaka flensleri)	32 (Saldırmalı plaka yakası)
EN 1092-1 tip 05 (boş [kör] flanslar)	33 (Tüp uçları)
EN 1092-1 tip 11 (Saldırma boynuz flensleri)	EN 1092-1 34 (Saldırmalı boyun tasları)
EN 1092-1 12 (Saldırma için kabuklu kayma flensler)	36 (uzun boyunlu baskılı tasma)
	37 (Sıkıştırılmış yaka)

Sınıf:	X2CrNi18-9
Numara:	1.4307
Sınıflandırma:	Austenitik paslanmaz çelik
yoğunluk:	7.9 g/cm3

EN	ASTM/ASME
1.4301 /1.4307	AISI 304 / 304L
1.4401 / 1.4404	AISI 316 / 316L
1.4541	AISI 321
1.4571	AISI 316Ti

Özellikler

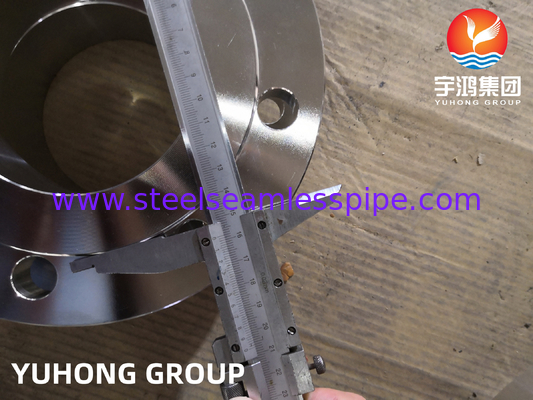

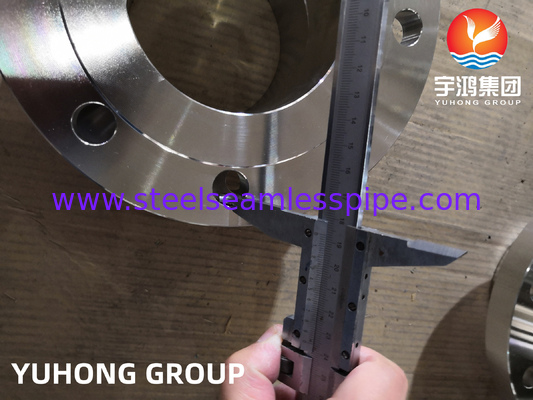

Boyutları:	DN50 2" (ø 60,3 mm)
Delik boyutu (mm):	60.3
Malzeme türü:	304 (L)
Basınç aşaması:	PN10, PN16
Delik sayısı:	4 x M16
Dış çapı (mm):	165
Delik mesafeleri:	125 mm

Boyutları

A boyutu	20
Boyut B	165
C boyutu	60,3
Boyut D
E boyutu	125

Şekil: temas yüzleri türleri	DIN EN 1092-1
Yüzü Yükseltilmemiş	Form A
Yükseltilmiş yüz (Rz = 160 Mekanik Dönüş)	B1 formu
Yükseltilmiş yüz (Rz = 40 Mekanik Dönüş)	B1 formu
Yükseltilmiş yüz (Rz = 16 Mekanik Dönüş)	B2 formu
DIN2512'ye göre dil	Form C
DIN 2512 uyarınca oluk	Form D
DIN 2513'e göre erkek	Form E
Kadın DIN 2513 uyarınca	Form F
Kadın DIN 2514'e göre	Form G
DIN 2514 uyarınca erkek	Form H
