ANSI / ASME B16.5 ASTM A105 Karbon Çelik Kör Flanş Kalıp Flanş
ASTM A105, basınç sistemlerinde ortam ve yüksek sıcaklık hizmetleri için kalıp karbon çelik boru parçalarını kapsayan bir standart özelliktir.A105 flensleri yaygın olarak yüksek basınçlı ve yüksek sıcaklıklı uygulamalarda kullanılır. Çeşitli türlerde bulunurlar. örneğin kaynak boynu, kayma, soket kaynak, iplik, kör ve kuyruk eklem flensleri. Kör flensler boru sistemlerinin veya kapların uçlarını kapatmak için kullanılır,Ve bir borunun geçmesi için bir açılışı yok.Genellikle sıvı veya gaz akışını önlemek için boru uçlarını kapatmak için kullanılırlar.Kör flanslar ayrıca basınç uygulamadan önce ucunu kapatarak bir boru hattının veya kabın basınç testinde de kullanılır.
ASTM A105 ve ASTM A105N flensleri arasındaki farklılıklar öncelikle ısı işleme, mekanik özelliklere ve uygulama uygunluğuna döner:
Sıcak işlem:
- ASTM A105: Kalıp halinde kullanılır, yani kalıp dışındaki ek bir ısı işleminin yapılmadığı anlamına gelir.
- ASTM A105N: Normalleştirme gerektirir (belirli bir sıcaklığa kadar ısıtma, ardından hava soğutması), mekanik özelliklerin iyileştirilmesi için mikrostructurayı rafine eder.
Mekanik özellikleri:
- A105N, normalleşme nedeniyle tipik olarak daha fazla sertlik, güç ve esneklik gösterir.
- A105N, özellikle düşük sıcaklık veya döngüsel yükleme uygulamaları için yeterli sertliği sağlamak için sıklıkla Charpy V-notch çarpma testini gerektirir.

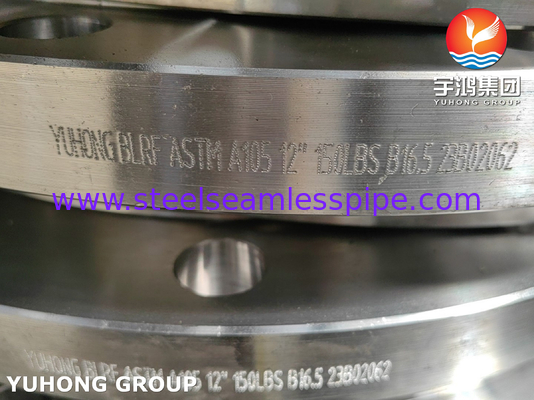

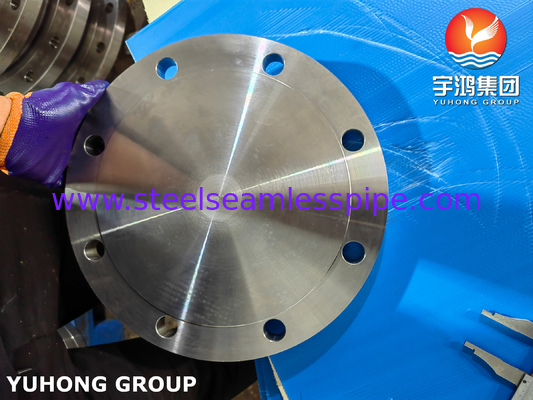

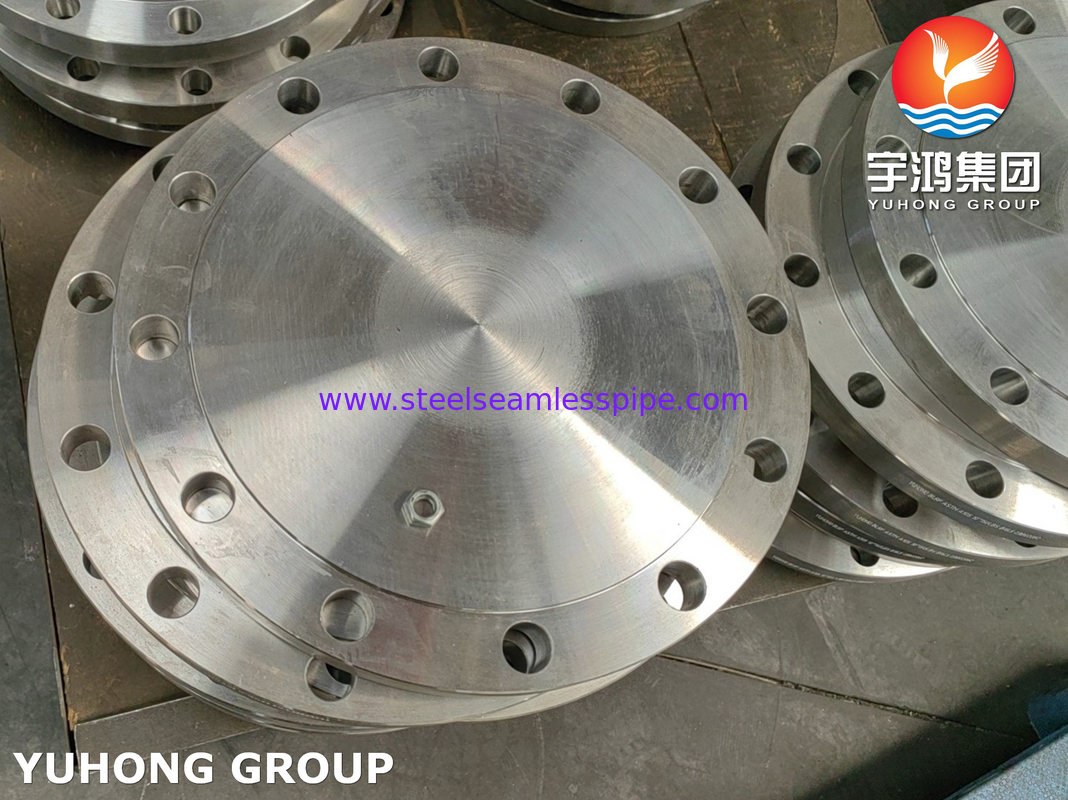

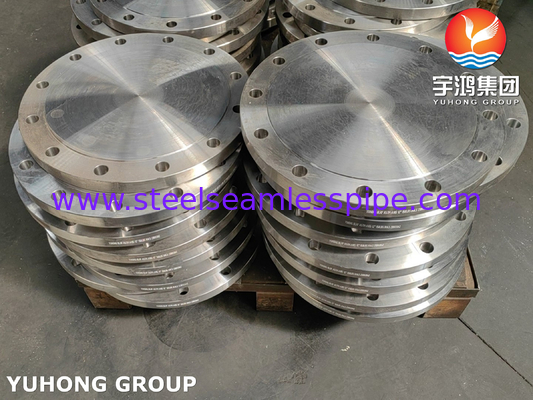

ASTM A105 Karbon Çelik Kör Flanş
| Malzeme sınıfı |
ASTM A105 / ASME A105N |
| Standart |
ANSI / ASME B16.5 |
| Üretim Yöntemi |
Kırılmış |
| Boyut |
1/2 inçten 48 inçeye kadar. |
| Sınıf |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Yüzey Tedavisi |
Galvanizli/korozyona karşı kaplama/siyah boya |
| Uygulama |
Boru bağlantısı için |
Flanges Sınıfları
Paslanmaz çelik flens: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L vb.
Çerezli çelik flens: UNS S31803, 2205, S31254 (254SMO)
Süper Dupleks Çelik Flens: UNS S32750, UNS S32760, UNS S32304, S31500
Karbon çelik flens: ASTM A105, A105N vb.
Alaşımlı Çelik Flange: F1, F11, F22, F5, F9, F91 vb.
Aşağıdaki gibi Nikel Alaşım Flanş
Monel 400 ve K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Aşağıdaki gibi tedarik edebileceğimiz çeşitli Flanges Türleri:
1- Kaydırma Flanges.
Kaydırma boynundaki flanslardan daha düşük bir başlangıç maliyetine sahiptir, çünkü borunun uzunluğuna kesilmesinde daha az doğruluk gerektirir ve montajda daha kolay hizalama sağlarlar.İç basınç altındaki hesaplanan dayanıklılıkları, kaynak boyun flenslerinin dayanıklılığının yaklaşık 2/3'üdür.Slip-on flensler 1500 lb standartta 1/2 "den 21⁄2 "ye kadar boyutlarda sınırlıdır.
2Döşeme Flanges
Filtreler özel uygulamalar için kullanılır.Onlar kaynak olmadan monte edilebilir ve son derece yüksek basınç hizmetlerinde kullanılabilir - veya atmosferik basınç yakın - nerede alaşımlı çelik dayanıklılık için gerekliFiltreli flanslar, sıcaklık veya bükme gerginliği içeren koşullar veya filrenin sızmasına neden olabilecek döngüsel koşullar altında uygun değildir.
3Saldırma boynuz flensleri
Saldırma Boynuz Flanges, boruya bağlanan kıçlı kaynak bölgesinde uzun konik bir merkez ve yavaş yavaş kalınlık geçişine sahiptir.Konik çekirdek, flansın önemli bir güçlendirilmesini ve döşemeye direnmesini sağlarBu tip flens, yüksek basınç, sıfırın altındaki veya yüksek sıcaklıklardan kaynaklanan zorlu hizmet koşulları için tercih edilir.
4Kör Flanges
Kör Flanges, boruların, valflerin ve basınçlı kapların uçlarını boşaltmak için kullanılır.Kör flensler, iç basınçtan ve bult yüklemesinden kaynaklanan yüksek stresle başa çıkabilir. Çünkü kör flenslerdeki maksimum stresler merkezdeki bükme stresleridir..
5. Soket Kaynak Flanges
Socket Weld Flanges küçük boyutlu yüksek basınçlı borularda kullanılmak üzere geliştirilmiştir.soket kaynak flensleri daha güçlüdür ve kayma flensini iki kez kaynaktan daha fazla yorgunluk dayanıklılığına sahiptirDüz boru koşulları, iç kaynakları öğüterek kolayca elde edilebilir. Bu flens genellikle kimyasal işlem borularında kullanılır.
6. Bel Eklemleri Flanges
Lap Joint Flanges, kontrol ve temizlik için sık sık sökülmesi gereken karbon veya düşük alaşımlı çelik borulama sistemlerinde yaygın olarak kullanılır.Şiddetli bükme gerginlikleri meydana gelen herhangi bir noktada kullanılmamalıdır.
Başvurular
- Petrol, gaz ve diğer sıvıları taşımak için boru hattı sistemleri
- Rafinasyon ve kimyasal işleme ekipmanları
- Sıcaklık değiştiriciler ve kazanlar
- Elektrik üretimi ekipmanları
- Denizaşırı sondaj platformları
