ASME B16.5 ASTM A182 F310 Endüstriler için paslanmaz çelik WNRTJ Flange

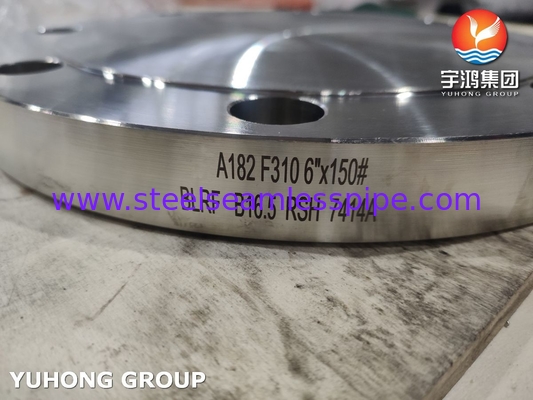

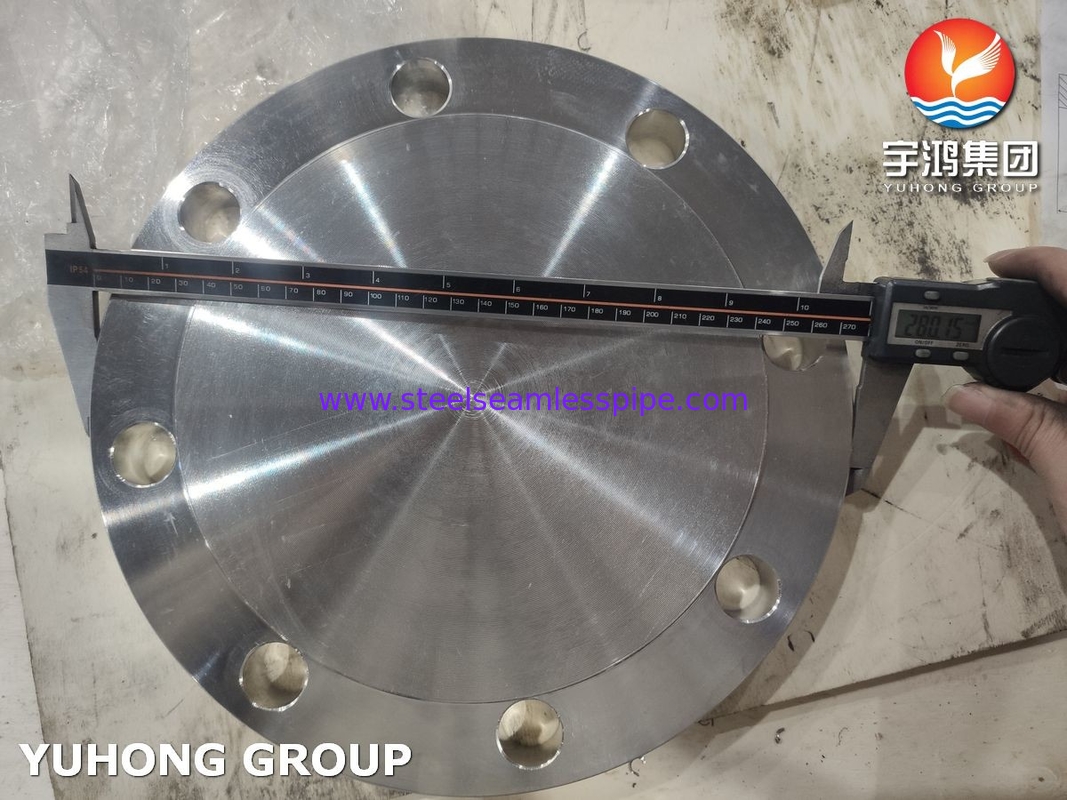

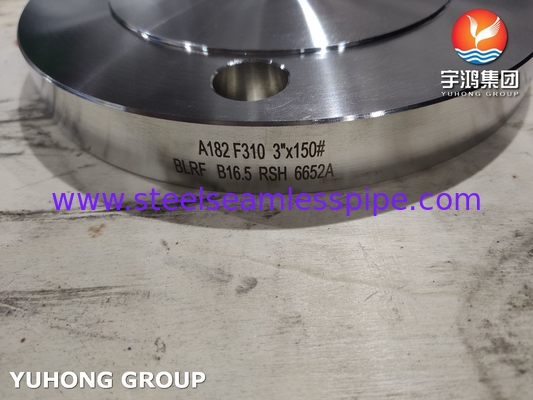

ASTM A182 F310Yüksek sıcaklıklı bir alaşımlı çelik için bir spesifikasyon, paslanmaz çelik sınıfı olarak bilinen 310.Kör flensbir borunun veya kapının sonunu kapatmak için kullanılan bir flange türüdür.Kör flensler genellikle bir boru hattını sonlandırmak veya mühürlü bir uç oluşturmak için gerekli olan uygulamalarda kullanılırAyrıca basınç testi için veya boru sisteminin gelecekteki genişletilmesi gerektiğinde de kullanılırlar.
Kör flensler tipik olarak boruya veya gemiye kaynakla bağlanır. Flens, borunun veya gemiye sonuna kaynaklanır ve kalıcı ve güvenli bir bağlantı yaratır.Kör flensler sıklıkla dikişlerle birlikte kullanılırPaket, sıkı ve sızıntı geçirmez bir mühür oluşturmak için kör flens ve çiftleşme flens veya ekipman arasında yerleştirilir.
ASTM A182 F310/310S/310H Flans eşdeğer sınıfı
| STANDARD | WORKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | - Evet. | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | - Evet. | X8CrNi25-21 |
| SS 310H | - Evet. | S31009 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet.
|
ASTM A182 F310/310S/310H Flansın Kimyasal Tasarımı
| Sınıf | Ni | P | S | C | M | Evet. | Kr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 en fazla | 0.015 en fazla | 0.015 en fazla | 2.0 en fazla | 0.15 en fazla | 24.00 ¢ 26.00 | 0.10 en fazla | 54.7 dakika. |
| SS 310S | 19.00 ¢ 21.00 | 0.045 en fazla | 0.030 en fazla | 0.08 maksimum | 2.0 en fazla | 1.00 en fazla | 24.00 ¢ 26.00 | 0.75 maksimum | 53.095 dakikası |
| SS 310H | 19.00 ¢ 21.00 | 0.045 en fazla | 0.030 en fazla | 0.04 ¢ 0.10 | 2.0 en fazla | 1.00 en fazla | 24.00 ¢ 26.00 | - Evet. | 53.885 dakika |
ASTM A182 SS 310 Flanges Mekanik Özellikler
| Çekim Gücü | Üretim Gücü (0.2% Offset) | yoğunluk | Erime Noktası | Uzunluk |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 7.9 g/cm3 | 1402 °C (2555 °F) | % 40 |
Flanges Sınıfları
Paslanmaz çelik flens: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L vb.
Çerezli çelik flens: UNS S31803, 2205, S31254 (254SMO)
Süper Dupleks Çelik Flanş: UNS S32750, UNS S32760, UNS S32304, S31500
Karbon çelik flens: ASTM A105, A105N vb.
Alaşımlı Çelik Flange: F1, F11, F22, F5, F9, F91 vb.
Aşağıdaki gibi Nikel Alaşım Flanş
Monel 400 ve K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Bakır Alaşımları Flanges: Bakır, Bakır & Gunmetal
Aşağıdaki gibi tedarik edebileceğimiz Çeşitli Flanges Türleri
1- Kaydırma Flanges.
Kaydırma boynundaki flanslardan daha düşük bir başlangıç maliyetine sahiptir, çünkü boruyu uzunluğa kesmede daha az hassasiyet gerektirir ve montajda daha kolay bir hizalama sağlar.İç basınç altındaki hesaplanan dayanıklılıkları, kaynak boyun flenslerinin dayanıklılığının yaklaşık 2/3'üdür.Slip-on flanşlar 1500 lb standartta 1/2 "den 21⁄2 "ye kadar boyutlarda sınırlıdır.
2Filtrelenmiş Flanges
Filtreler özel uygulamalar için kullanılır.Onlar kaynak olmadan monte edilebilir ve son derece yüksek basınç hizmetlerinde kullanılabilir - veya atmosferik basınç yakın - nerede alaşımlı çelik dayanıklılık için gerekliFiltred flanslar, sıcaklık veya bükme gerginliği içeren koşullar veya filtrelerden sızıntı meydana gelebileceği döngüsel koşullar altında uygun değildir.
3Saldırma boynuz flensleri
Saldırma Boynuz Flanges, boruya bağlanan kıçlı kaynak bölgesinde uzun konik bir merkez ve yavaş yavaş kalınlık geçişine sahiptir.Konik çekirdek, flansın önemli bir güçlendirilmesini ve döşemeye direnmesini sağlarBu tip flens, yüksek basınç, sıfırın altındaki veya yüksek sıcaklıklardan kaynaklanan zorlu hizmet koşulları için tercih edilir.
4Kör Flanges
Kör Flanges, boruların, valflerin ve basınçlı kapların uçlarını boşaltmak için kullanılır.Kör flensler, iç basınçtan ve bult yüklemesinden kaynaklanan yüksek stresle başa çıkabilir. Çünkü kör flenslerdeki maksimum stresler merkezdeki bükme stresleridir..
5. Soket Kaynak Flanges
Socket Weld Flanges küçük boyutlu yüksek basınçlı borularda kullanılmak üzere geliştirilmiştir.soket kaynak flensleri daha güçlüdür ve kayma flensini iki kez kaynaktan daha fazla yorgunluk dayanıklılığına sahiptir. Yumuşak boru koşulları, iç kaynakları öğüterek kolayca elde edilebilir. Bu flens genellikle kimyasal işlem borularında kullanılır.
6. Bel Eklemleri Flanges
Lap Joint Flanges, genellikle karbon veya düşük alaşımlı çelik boru sistemlerinde kullanılır ve inceleme ve temizlik için sık sık sökülmesi gerekir.Şiddetli bükme gerginlikleri meydana gelen herhangi bir noktada kullanılmamalıdır.
Başvurular
ASTM A182 F310 kör flensler yaygın olarak petrokimya, kimyasal, enerji üretimi ve petrol ve gaz gibi endüstrilerde kullanılır.ısı değiştiricileri gibi, kazanlar, basınç kapları ve boru sistemleri.
